这类双耳U型支座在工业设备的铰接支撑场景里应用极广,从自动化生产线的连杆机构铰接点,到小型电力设备的部件安装定位,再到输送设备的摆臂支撑位,都能见到这类结构的身影。它的核心作用是为需要绕固定轴做小角度摆动的部件提供稳定的安装基准,同时承受部件摆动过程中产生的径向载荷与小幅轴向窜动力,避免铰接点出现应力集中导致的结构变形。

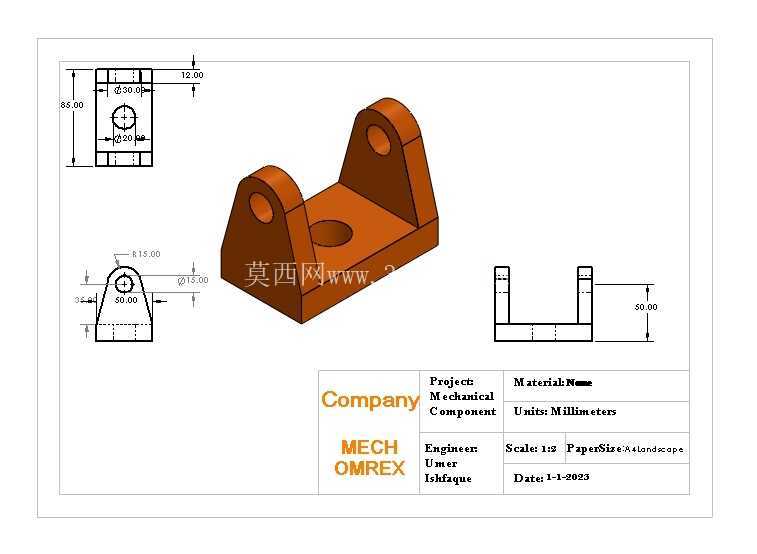

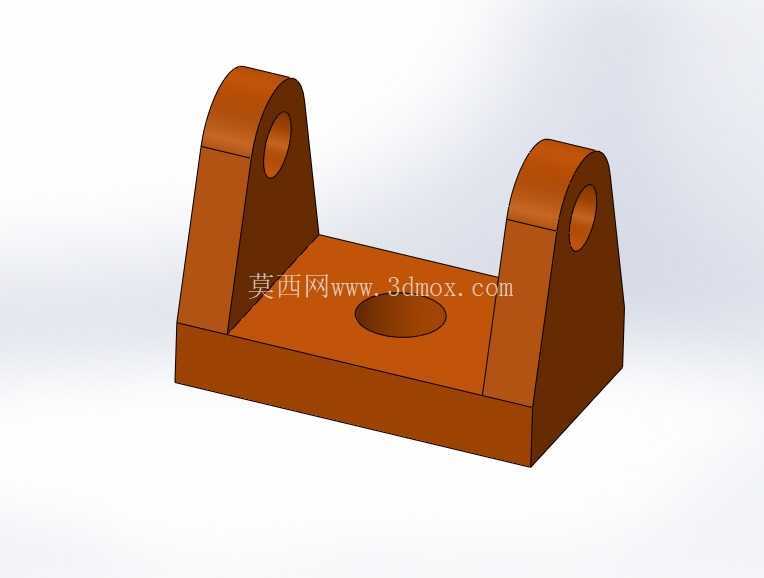

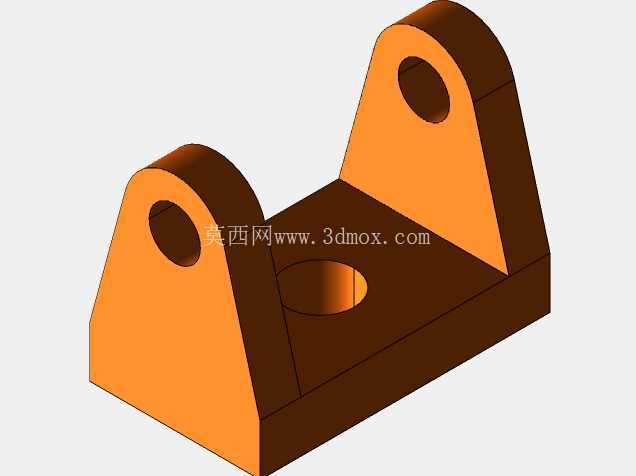

从结构设计逻辑来看,整体采用U型开口布局,两侧对称设置带同轴通孔的耳板,底座中部预留贯穿安装孔,这种布局首先保证了铰接部件的装配空间——待连接的摆臂或连杆端头可以直接嵌入两个耳板之间的空腔内,通过销轴贯穿耳板通孔与部件端头孔完成铰接,不会出现侧向干涉。耳板的厚度设计需要匹配对应销轴的直径以及额定载荷下的剪切应力要求,实际建模时耳板外侧做了小角度的倒角过渡,既可以消除机加工后的锐边毛刺,避免装配时划伤操作人员,也能减少耳板根部的应力集中系数,当设备运行中出现冲击载荷时,应力不会在耳板与底座的衔接直角处持续累积,降低长期使用后的疲劳断裂风险。
底座部分采用矩形实体结构,相比镂空式底座拥有更好的承压能力,中部的安装孔用于穿设固定螺栓,将整个支座锁紧在设备的安装基准面上。底座与耳板衔接的内侧位置做了圆弧过渡处理,这处细节往往是新手建模时容易忽略的点——如果直接做直角衔接,不仅铸造或铣削加工时刀具难以走到直角根部,实际受力时直角处的应力值会比圆弧过渡处高出30%以上,很容易在长期交变载荷下出现裂纹。耳板上的铰接孔与底座安装孔的位置精度是整个零件的核心公差要求,两个耳板的铰接孔必须保证严格同轴,同轴度公差需要控制在0.02mm以内,否则穿入销轴后会出现卡滞,导致铰接部件摆动不畅,甚至会在运行过程中对销轴产生额外的弯折力矩,加速销轴的磨损;底座安装孔的中心需要与两个耳板的对称中心面重合,避免安装后支座出现偏载,导致单侧耳板受力过大。
从安装边界来看,这类支座的整体高度需要匹配铰接部件的摆动行程,确保部件摆动到上下极限位置时,不会与底座表面或者安装基准面发生碰撞;耳板的间距要比待连接部件的端头宽度大0.2-0.5mm,既不能间隙过大导致部件摆动时出现横向窜动,也不能间隙过小导致装配困难。底座的长宽尺寸需要满足固定螺栓的安装间距要求,螺栓孔与底座边缘的距离要大于螺栓直径的1.5倍,保证螺栓锁紧时底座边缘不会出现压溃变形。实际选型应用时,需要根据铰接部件的最大摆角、额定载荷、摆动频率来调整耳板厚度、铰接孔直径以及底座的整体尺寸,如果是用于有腐蚀环境的户外设备,还可以在建模完成后预留表面镀锌或喷塑的厚度余量,避免表面处理后零件尺寸超差。
在三维建模过程中,这类零件优先采用对称建模思路,先绘制单侧耳板与半侧底座的草图,通过镜像特征完成整体结构的构建,能有效保证两侧耳板的尺寸一致性,减少后续调整公差的工作量。铰接孔与底座安装孔的特征需要在实体主体构建完成后再添加,同时要注意孔口的倒角设计,不仅是为了去除毛刺,也能在穿设销轴和螺栓时起到导向作用,提升装配效率。对于需要做轻量化调整的应用场景,可以在保证结构强度的前提下,对底座非受力区域做适当的材料去除,但要注意不能破坏底座与安装面的接触平面度,平面度公差需要控制在0.03mm以内,否则锁紧螺栓后支座会出现倾斜,直接影响铰接部件的运行精度。
