带斜切面与内凹结构的块状支撑练习件

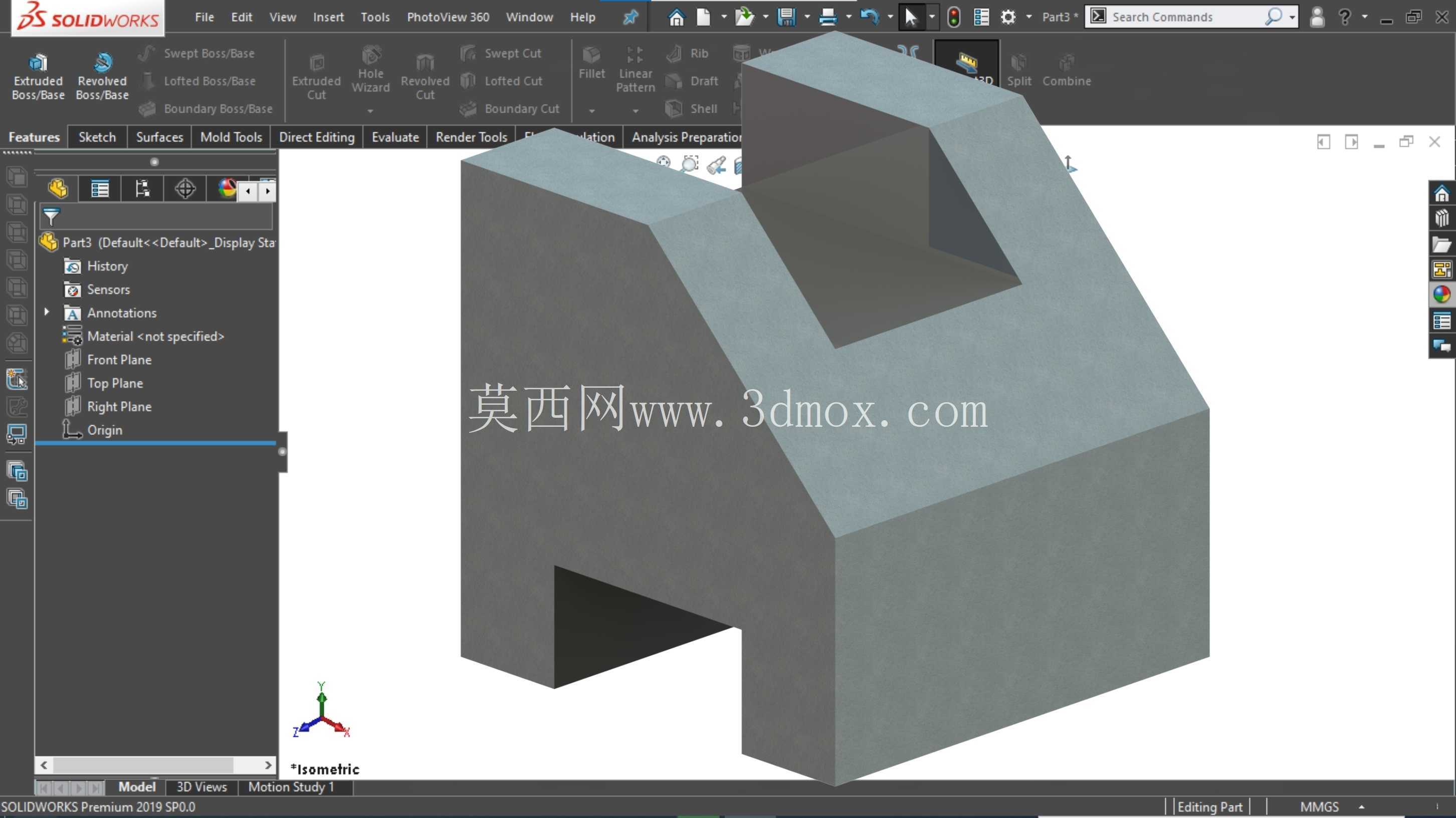

　　这个块状构件的设计初衷是面向结构建模阶段的特征操作训练，同时也可作为小型工装台架的支撑垫块使用，在小型电子设备的电源模块安装场景中，这类带避让结构的支撑件能够同时承担承重与走线避让的作用。从结构设计逻辑来看，构件主体采用长方体作为基础基体，首先在顶部做了45度斜向切面处理，这个斜切面并非单纯的造型设计，实际应用中可以作为安装导向面，当上方搭载的电源模块需要对位安装时，斜切面能够引导模块快速滑入安装位，降低对位难度。

　　斜切面下方开设的方形内凹型腔，深度约为主体高度的三分之一，这个型腔的作用有两个：一是可以嵌入电源模块的定位凸台，限制模块的水平方向位移，避免设备运行过程中出现移位；二是能够为模块底部的接线端子预留容纳空间，防止接线端被挤压造成线路破损。构件底部开设的通槽，宽度约为主体宽度的四分之一，高度约为主体总高的六分之一，这个通槽是安装避让结构，当支撑件固定在安装基板上时，通槽可以穿过基板上的布线或者定位凸条，不需要额外在基板上开槽避让，降低安装面的加工要求。从尺寸边界来看，构件整体长宽高比例约为3:2:4，所有棱角处都做了微小的倒角处理，避免应力集中，同时也能防止安装过程中锐边划伤操作人员。

　　建模过程中需要注意几个特征的先后顺序：首先要完成主体基体的拉伸，之后先做底部的通槽切除，再处理顶部的斜切面，最后做斜切面下方的型腔切除，如果顺序颠倒，很容易出现特征报错或者壁厚不均的问题。实际生产中这类构件如果作为支撑垫块使用，一般会选用ABS工程塑料或者铝合金材质，塑料件适合小载荷的电子设备内部支撑，铝合金件则可以承担稍大的载荷，同时具备一定的散热能力，能够辅助电源模块散热。在安装适配性上，构件的底面为全平面设计，可以通过胶粘或者螺丝固定的方式安装在基板上，斜切面的角度经过测算，刚好适配常见的小型电源模块安装导向角度，内凹型腔的尺寸公差可以控制在±0.1mm范围内，既能够保证定位凸台顺利嵌入，又不会出现间隙过大导致的晃动问题。

　　这类结构虽然看起来简单，但涵盖了实体建模中最常用的拉伸、切除、倒角等基础操作，同时也包含了实际工程设计中避让、导向、定位等核心设计思路，对于刚接触三维建模的从业者来说，完成这个构件的建模能够快速建立起特征建模的逻辑思维，理解每个结构特征对应的实际工程作用，而不是单纯为了造型而建模。在实际的设备装配场景中，这类支撑件往往是不起眼但必不可少的零件，很多新手设计时容易忽略这类小零件的避让结构，导致装配时出现干涉，不得不临时修改零件或者基板，拖慢项目进度，通过这类练习件的建模训练，能够提前建立起装配干涉预判的思维，在后续的复杂设备设计中减少这类低级错误。另外需要注意的是，构件的壁厚设计保持了均匀性，所有位置的壁厚差不超过2mm，不管是注塑加工还是铣削加工，均匀的壁厚都能减少加工变形，提升零件的成品率，斜切面与型腔的交接处也做了微小的圆角过渡，避免应力集中导致的零件开裂，尤其是在有轻微振动的设备场景中，圆角过渡能够大幅提升零件的使用寿命。
