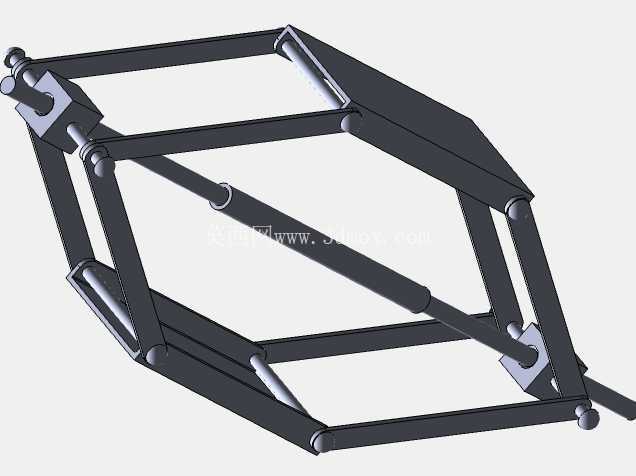

这套剪式铰接支撑结构,是针对CSWA实操考核中常见的连杆装配、铰接约束类题型设计的练习构件,日常机械设计工作里,这类剪式连杆结构的应用场景覆盖极广,小到桌面升降台、笔记本支架的抬升机构,大到高空作业平台、小型升降货梯的伸缩支撑段,核心都是靠多组平行连杆的铰接转动,实现整体结构的伸缩与高度调节,做这类结构的建模练习,能快速吃透SolidWorks里的配合约束、零件干涉检查、运动仿真边界设定这些实操核心技能,毕竟CSWA考试里的装配题,很大比例都是围绕这类多连杆铰接结构设置考点。
从实际功能特性来看,这套结构的核心是靠两组对称布置的交叉连杆,通过端部和中间的铰接销轴连接,一端设置固定铰接座,另一端设置可滑动的铰接端,当滑动端沿导向方向移动时,交叉连杆的夹角发生变化,就能带动整个结构实现垂直方向的升降或者水平方向的伸缩,结构本身没有额外的动力部件,完全靠杆件的几何关系实现运动传递,承载时的受力会均匀分散到每根连杆和铰接销轴上,只要杆件的截面尺寸和销轴的抗剪强度匹配设计载荷,就能在伸缩行程内保持稳定的支撑刚度,不会出现偏载卡滞的问题。

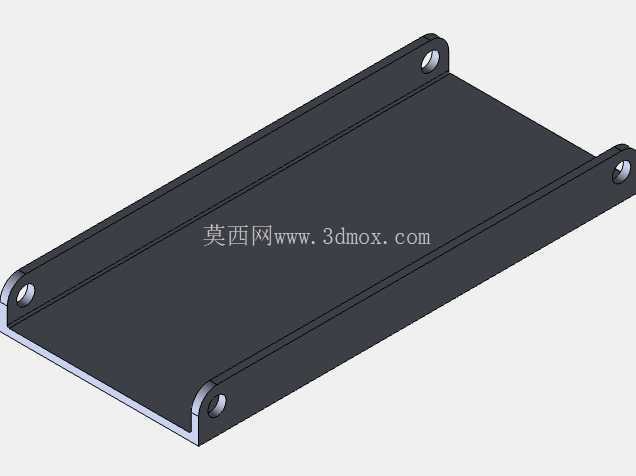

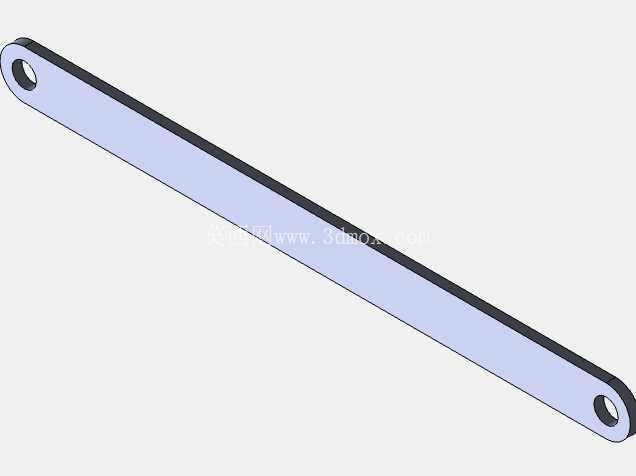

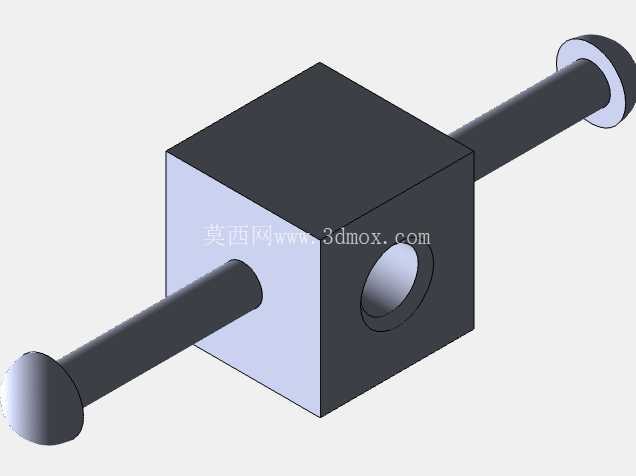

设计这套练习模型的时候,首先要明确的是铰接点的位置公差,每根连杆上的铰接孔中心距必须保持严格一致,否则装配后会出现运动干涉,或者伸缩过程中阻力过大的问题,建模时先绘制单根连杆的草图,确定两端铰接孔的中心距、连杆的截面尺寸,这里的连杆采用矩形截面型材,既能保证足够的抗弯强度,也能简化建模流程,符合考试中快速建模的要求;之后绘制铰接销轴、端部固定座、滑动端连接块这些附属零件,固定座上要设置安装孔位,方便整个结构和外部基座连接固定,滑动端的连接块要预留和驱动部件连接的接口,不管是手动调节还是丝杆、气缸驱动,都能直接适配。
关于外形尺寸与安装边界,这套练习模型的整体收缩状态下,外轮廓尺寸控制在较小的范围内,方便在考试的建模界面里完整展示所有零件细节,完全展开后的行程比例按照实际剪式机构的常用比例设定,铰接销轴的直径和连杆的厚度匹配,保证装配后销轴和连杆孔之间的间隙符合常规间隙配合要求,不会出现过松导致的结构晃动,也不会过紧导致无法转动;固定端的安装孔位按照通用安装标准设置孔距,滑动端的导向面宽度和连杆的宽度一致,保证运动过程中不会出现侧向偏移。
做这类结构的建模练习,不能只停留在把零件画出来的层面,要结合实际工程场景思考设计细节:比如连杆端部的倒角处理,避免装配时锐边划伤操作人员,也能减少铰接转动时的边角干涉;铰接销轴的端部要设置卡簧槽或者挡边,防止销轴在运动过程中从孔位脱出;固定座和滑动端的接触面要设置足够的支撑面积,避免承载时出现应力集中导致部件变形。很多刚接触机械设计的从业者,在做剪式机构设计时容易犯的错误就是只看运动行程,忽略铰接点的受力方向,导致实际使用时连杆受侧向力弯曲,或者销轴被剪断,通过这套模型的建模和装配练习,能直观理解每一个铰接点的受力传递路径,在后续做实际项目的升降、伸缩类机构设计时,就能提前规避这些常见的设计问题。
另外这套结构的连杆之间采用平行对称布置,运动过程中上下两个安装面始终保持平行,不管是用来做支撑平台还是抬升机构,都能保证被支撑的物件不会出现倾斜,这也是剪式机构在工业场景里被广泛应用的核心优势,相比单臂支撑结构,它的侧向稳定性更好,承载能力更强,而且伸缩过程中占用的水平空间更小,在很多安装空间受限的设备里,这类结构都是首选的伸缩支撑方案。建模过程中还要注意零件的轻量化设计,在保证连杆抗弯强度的前提下,可以在连杆非受力区域做减重孔处理,不过作为考试练习模型,这里保留了实心连杆的结构,重点考察的是草图绘制、特征建模、装配配合这些基础技能,和CSWA考试的考核方向完全匹配,练习时可以尝试给装配体添加运动算例,模拟结构的伸缩过程,检查整个行程内有没有零件干涉,运动是否顺畅,这也是实际工程设计中验证机构合理性的必要步骤。
