L型限位承托机械零件组件结构设计

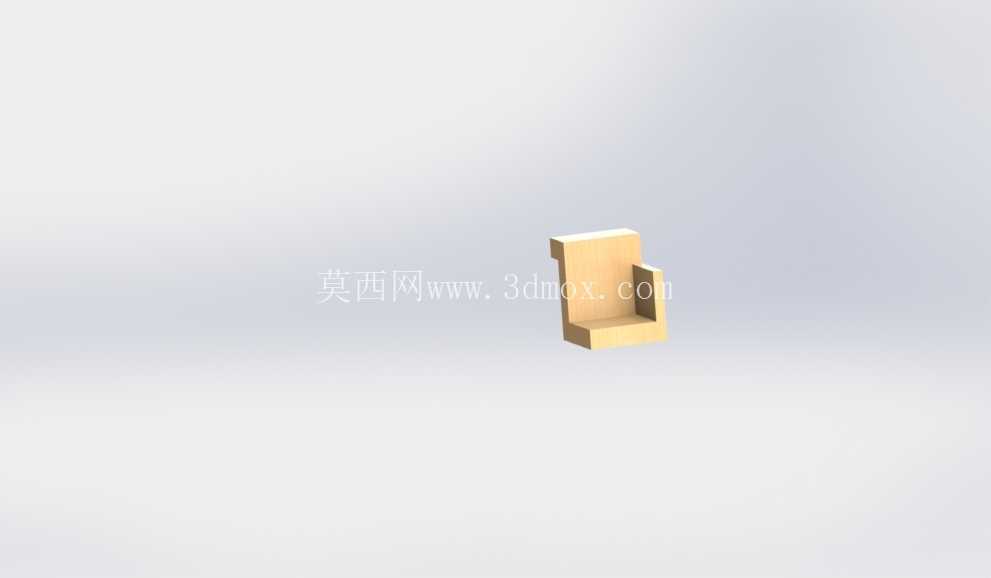

　　在非标自动化产线的工装治具、小型机电设备的内部安装结构中，这类L型承托限位构件是应用频次极高的基础结构件，常被用于小型电子元器件、PCB模组、轻质传动块的侧向定位与底部承托，也可作为小型设备外壳内部的安装卡位，替代部分螺丝固定的连接方式，减少装配工序中的紧固件用量，提升组装效率。从结构形态来看，该构件采用一体化弯折的L型构型，两个垂直相交的壁面分别承担不同的功能：竖直壁面主要承担侧向限位作用，限制被安装件的水平方向位移，水平壁面则承担竖向承载作用，托住被安装件的底部，避免其向下滑脱，两个壁面的交接处做了直角过渡处理，没有额外的圆角或倒角，能够保证被安装件与壁面完全贴合，减少定位间隙带来的装配误差。

　　从尺寸标注逻辑来看，设计过程中优先明确了构件的整体外轮廓边界，水平方向的总长度、竖直方向的总高度都做了明确的尺寸约束，同时针对壁面的厚度、内部卡位的槽宽与槽深也做了精准的尺寸定义，所有尺寸均以毫米为单位进行标注，能够直接适配常规的机械加工工艺要求，不管是采用木质材料做原型打样，还是采用金属板材做折弯加工，或是采用工程塑料做注塑成型，都可以直接参照标注尺寸进行工艺参数调整。在安装边界的考量上，该构件的外轮廓没有多余的外凸结构，所有安装配合面均为平面，能够直接贴合在设备的安装基板或内壁上，不需要额外预留避让空间，对于安装空间局促的小型设备内部结构来说，这种紧凑的构型能够最大化利用有限的装配空间，减少不必要的空间浪费。

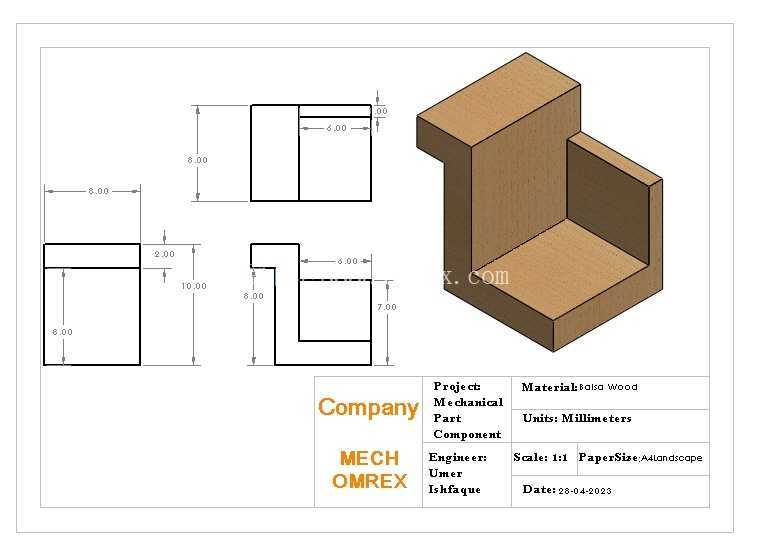

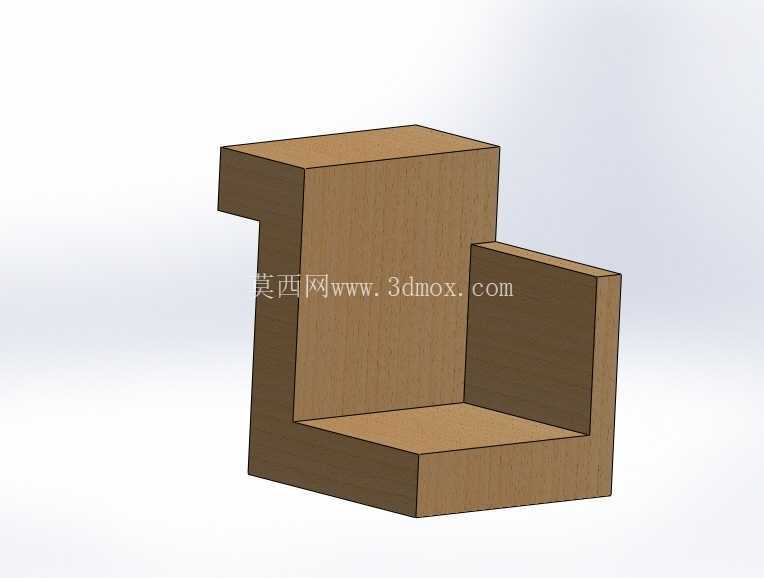

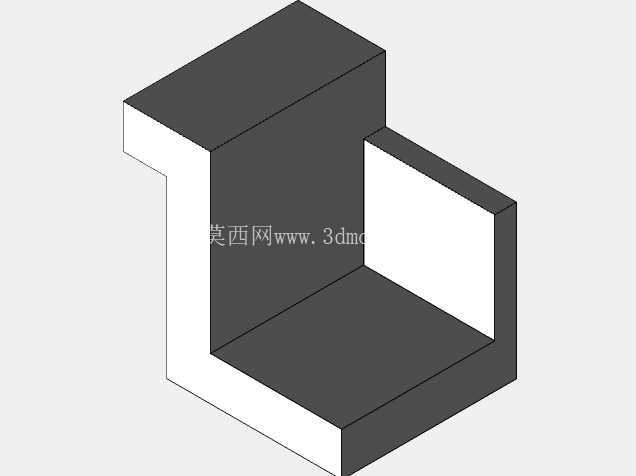

　　设计过程中采用了正交视图与等轴测视图结合的表达逻辑，通过正视图、侧视图、俯视图三个正交方向的投影视图，清晰表达了各个方向的尺寸关系与结构形态，再配合等轴测立体视图，直观展示构件的三维空间形态，让加工人员与装配人员能够快速理解结构特征，避免二维视图读图时产生的理解偏差。构件的壁面厚度经过了针对性的优化，在保证结构强度满足承载要求的前提下，尽可能减小壁厚，降低构件自身重量，同时减少材料用量，控制加工成本，针对承托面的受力区域，没有额外设置加强筋结构，依靠一体化的弯折结构本身就能够满足常规轻质零部件的承载需求，避免加强筋带来的结构复杂度提升，减少加工工序。

　　在实际应用场景中，这类构件可以根据实际使用需求调整尺寸比例，比如加大承托面的宽度来适配更大尺寸的被安装件，或是增加竖直壁面的高度来提升侧向限位的接触面积，也可以在壁面上预留安装孔位，配合螺丝实现与被安装件的刚性连接，或是在壁面粘贴缓冲泡棉，避免硬接触对被安装件表面造成划伤。在小型电源设备、电子控制模组的装配结构中，这类L型承托构件常被成对使用，分别卡在被安装件的两侧，实现无紧固件的快速卡装，大幅提升产线的装配速度，同时也方便后续的设备维护拆解，不需要拆除大量螺丝就可以取出被安装的模组。从加工工艺适配性来看，该结构没有复杂的曲面或异形结构，不管是采用整块材料铣削加工，还是采用板材折弯成型，都能够快速完成加工，不需要特殊的刀具或工装，加工门槛低，适合小批量定制加工，也适合大批量的规模化生产，能够适配不同场景下的加工需求。
