带镜面圆角特征的合金钢连接支撑构件

　　在工业传动与定位机构的配套构件设计中，这类带镜面与圆角特征的合金钢构件，常被用于需要兼顾安装定位精度、结构连接强度与长期运行耐磨性能的工位场景，比如自动化生产线的摆臂传动节点、小型动力输出端的力矩传递支座、检测设备的工装定位连接端，都能见到同构型构件的应用。从实际使用需求出发，这类构件首先要满足的是安装适配性，主体环形基座的内孔为核心配合面，加工时需达到镜面级表面粗糙度，以此保证与配套转轴、衬套的配合间隙控制在微米级，避免长期往复摆动出现的配合面磨损、旷量增大问题，这也是设计中特意做镜面特征处理的核心原因——常规车削加工的表面粗糙度无法满足高频摆动工况下的耐磨要求，镜面处理不仅能降低配合面的摩擦系数，还能减少润滑油膜的破损概率，延长构件的维护周期。

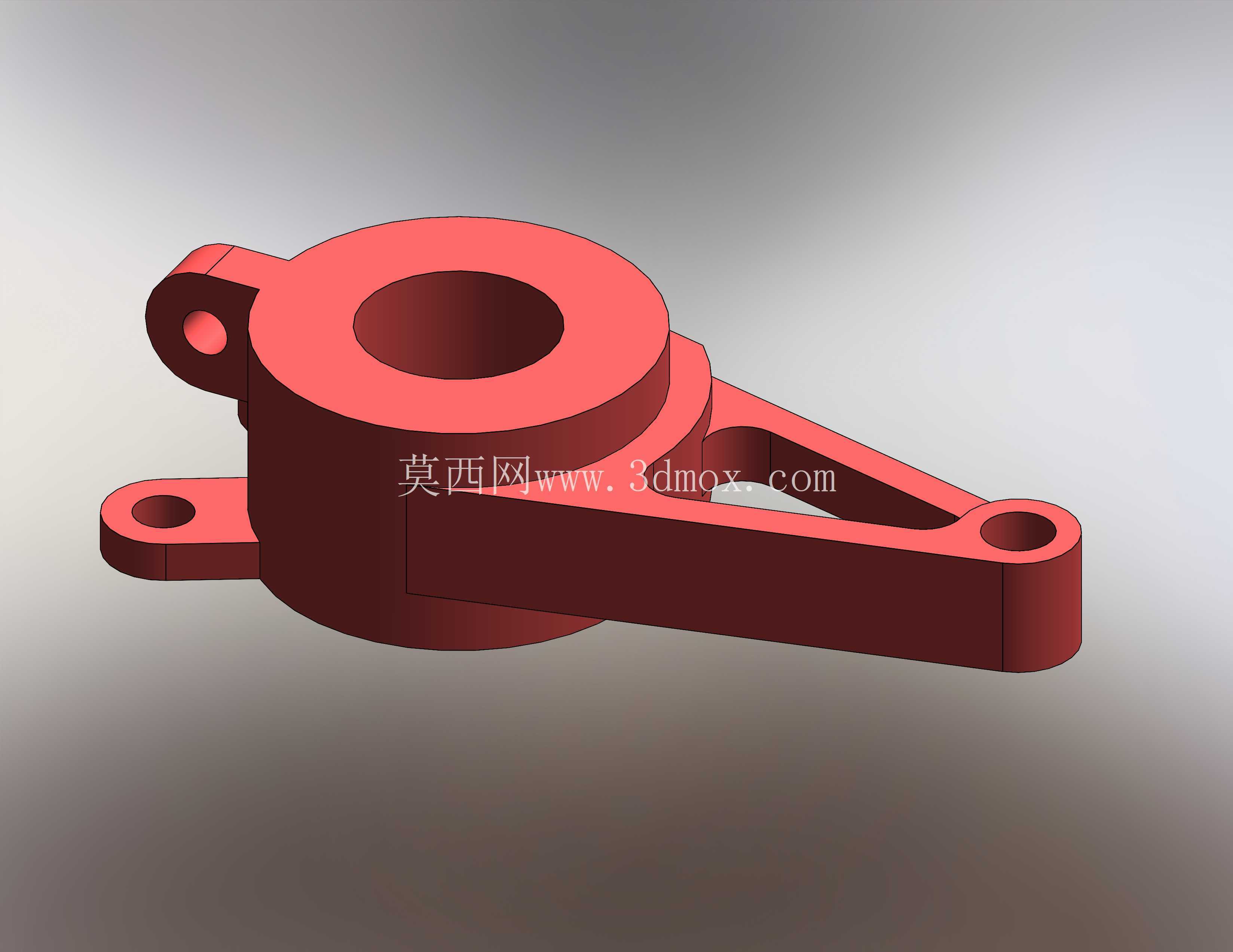

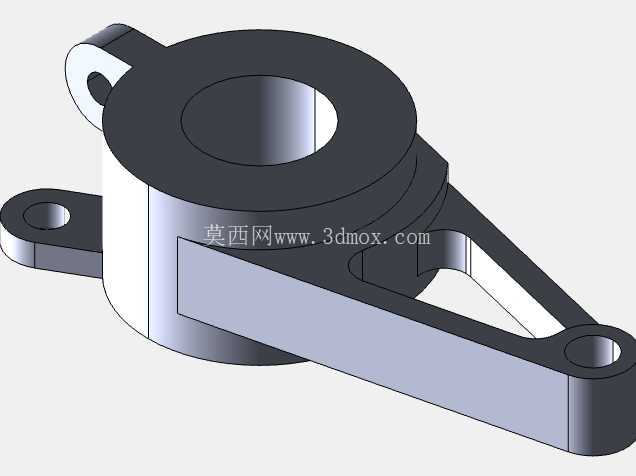

　　构件向外延伸的两支带孔臂体，分别承担不同的连接功能：短臂上的单孔用于定位销的穿装固定，限制构件绕主基座内孔的转动自由度，长臂末端的孔位用于与传动拉杆、驱动摆杆做铰接连接，传递往复摆动力矩。设计时特意在所有棱边、孔口、臂体与基座的衔接位置做了统一的圆角过渡，这并非单纯的外观处理，从结构力学角度看，合金钢构件在承受交变摆动力矩时，直角棱边位置会出现明显的应力集中，长期运行下容易在衔接处萌生疲劳裂纹，而匹配受力大小计算得出的圆角半径，能将衔接位置的应力峰值降低40%以上，大幅提升构件的疲劳寿命。同时圆角处理也能避免安装过程中锐边划伤操作人员、刮破配套管线的问题，符合工业设备的安全设计规范。

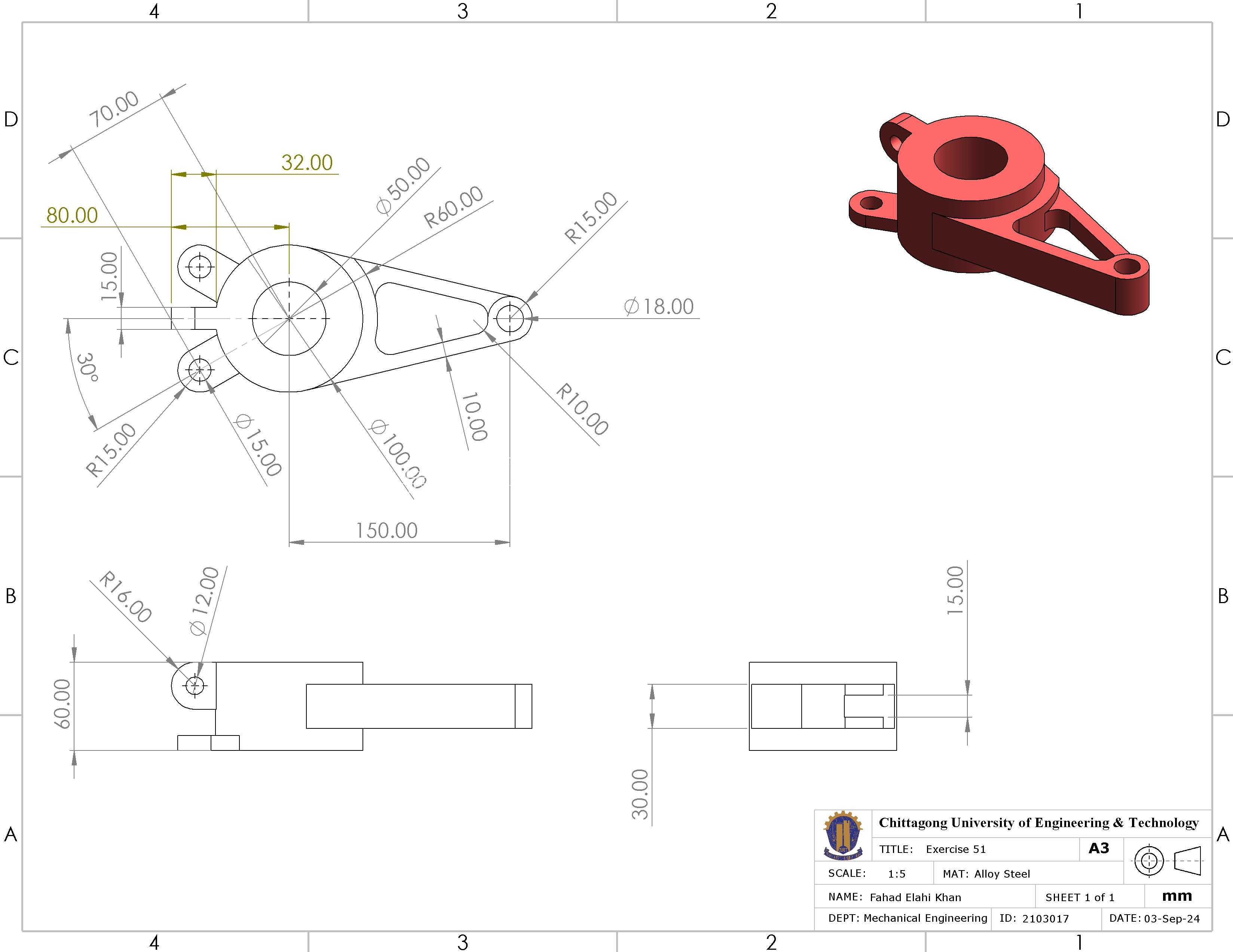

　　从安装边界来看，主体基座的轴向厚度决定了构件与安装座的配合接触面积，设计时需保证接触面积足够分散铰接点的径向载荷，避免安装座表面出现压溃变形；两支臂体的延伸长度、孔位中心距是核心安装尺寸，直接决定了传动过程中的力矩臂长，建模时需严格按照传动比要求锁定孔位的位置度公差，避免出现传动卡滞、行程不足的问题。臂体上的镂空减重结构，是在保证结构刚度的前提下做的优化，通过去除非受力区域的材料，降低构件自身的转动惯量，让驱动端的动力响应更快，尤其在高频往复摆动的工况下，更低的转动惯量能减少驱动端的冲击负载，降低整个传动机构的振动与噪音。

　　材质选择合金钢而非普通碳钢，是因为这类构件常处于有一定冲击载荷的运行环境，合金钢经过调质处理后，芯部能保持足够的韧性抵抗冲击载荷，表面经过淬火处理后配合镜面加工的配合面，能达到很高的表面硬度，耐磨性能远优于普通碳钢构件，不需要频繁更换易损件。建模过程中，凸台拉伸特征是构建主体结构的核心步骤，先通过草图绘制主体基座与臂体的轮廓，拉伸得到基础实体后，再对各个安装孔位做切除拉伸，之后逐一添加衔接位置的圆角特征，最后对主配合面做镜面特征的细节处理，整个建模过程完全遵循实际加工的工艺顺序，保证模型特征能直接对接后续的数控加工编程，不需要做过多的特征修复。

　　在实际设备装配中，这类构件的安装精度直接影响整个传动机构的运行稳定性，主内孔与转轴的配合需采用过渡配合，保证转动灵活的同时不会出现径向窜动，两个臂体上的连接孔需与铰接轴做间隙配合，保证铰接转动无卡滞，安装完成后需手动摆动构件检查全程是否有干涉点，确认圆角过渡位置不会与周边的管线、固定座发生刮擦。这类构件虽然体积不大，但属于传动机构中的核心受力件，一旦出现断裂或者过度磨损，会导致整个工位的传动动作失效，因此设计阶段的细节处理——比如圆角的半径大小、镜面的粗糙度要求、臂体的截面刚度，都需要结合实际工况的载荷大小、运行频率做针对性的计算调整，不能直接套用通用件的参数。
