FRC赛事机器人底盘动力传动总成结构

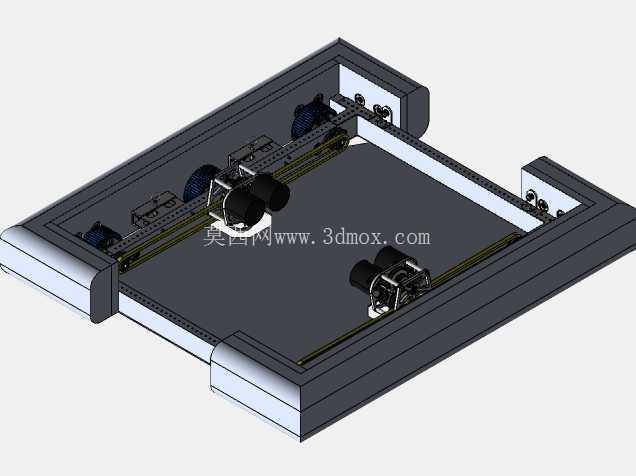

　　这套传动结构主要面向青少年机器人竞技赛事的移动底盘场景，核心作用是为轮式移动机器人提供稳定的动力输出与运动传递路径，支撑机器人在赛事场地内完成快速启停、转向、急停变向等各类竞技动作，适配平整硬质场地的高强度对抗使用需求。从结构布局来看，整体采用框架式承载基体，主体框架由标准工业铝型材拼接搭建，型材槽口可兼容常规紧固件的快速安装调整，框架四周预留了防护件安装位，能够在赛事对抗中吸收侧面碰撞冲击力，避免内部传动部件受外力冲击出现错位、损坏。

　　传动路径采用双侧对称布置的带传动结构，动力输出端与驱动轮组直连，每侧传动带的张紧结构都设计了可调式安装座，可通过调整安装座的相对位置改变传动带张紧力，避免长期高负载运行后出现传动打滑、动力损耗过大的问题。驱动轮组采用双排轮对称排布，轮系安装座与框架主体采用螺栓刚性连接，安装座上预留了轮轴的同轴度调整余量，可在装配阶段微调轮轴位置，保证双侧轮系的轴线平行度，降低运行过程中的轮组偏磨、传动卡滞风险。设计过程中优先考虑了赛事场景下的快速维护需求，所有传动部件的安装紧固件均采用标准规格，无需特殊工具即可完成拆卸更换；动力单元的安装位采用模块化设计，可根据不同赛事的动力需求快速替换不同功率的驱动单元，无需对主体框架做二次加工。

　　安装边界方面，整体框架的外轮廓尺寸严格控制在赛事规则限定的机器人起始尺寸范围内，框架底部距离地面的高度预留了足够的通过间隙，可顺利通过场地内的凸起障碍、线缆槽等结构；传动部件的最高点不超过框架上平面，避免与上层搭载的执行机构、控制元件产生安装干涉。框架上平面预留了均匀分布的安装孔位，可直接固定上层的控制电路板、电池组件、任务执行机构等模块，孔位间距兼容通用的机器人搭建标准，无需额外打孔即可完成上层结构的装配。传动系统的动力传递路径经过优化，动力从驱动单元输出后直接通过同步带传递至驱动轮轴，中间无额外的减速换向结构，尽可能降低动力传递过程中的损耗，保证动力响应速度，满足竞技场景下机器人快速加减速的动作需求。

　　带轮与轮轴之间采用键连接传递扭矩，键槽位置做了公差优化，可保证带轮与轮轴的同轴度，避免高速运行时出现带轮偏摆、传动带异常磨损的问题。两侧传动结构完全独立，可通过双侧驱动轮的差速实现机器人的原地转向、小半径转弯等动作，转向过程中传动系统无额外的机械干涉，轮组转速差可完全由控制系统独立调节，无需额外设置转向传动机构，进一步简化了整体结构，降低了故障发生概率。框架的边角位置做了圆弧过渡处理，避免赛事过程中尖锐边角对场地设施、其他参赛机器人造成不必要的损伤，同时也能降低碰撞时的应力集中，提升框架整体的抗冲击能力。所有传动部件的外露位置都预留了防护板安装槽，可根据使用需求加装薄型防护板，隔绝场地内的碎屑、杂物进入传动间隙，避免杂物卡滞导致传动失效。
