带沉孔凹槽阶梯式安装定位基座

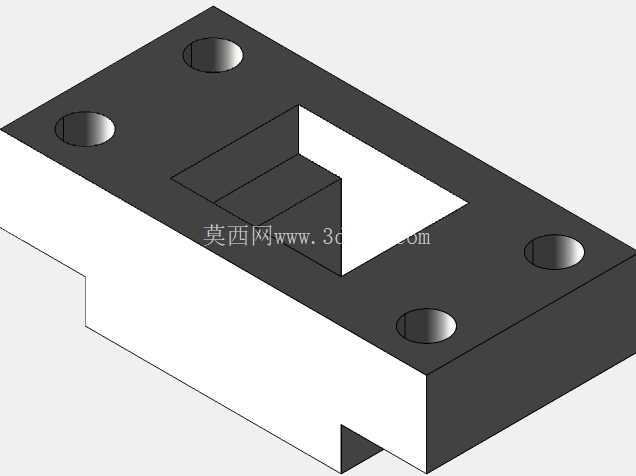

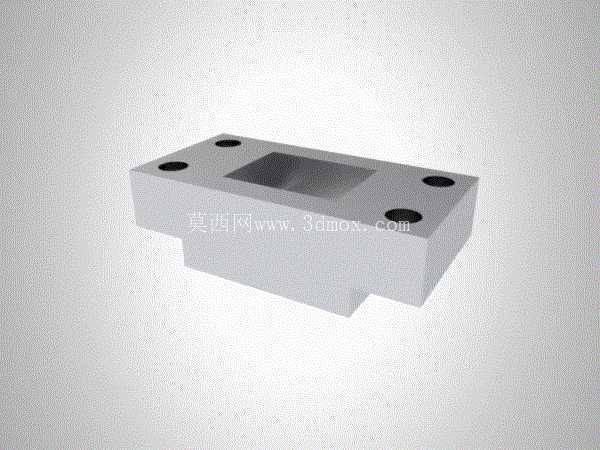

　　这款阶梯式安装定位基座，是工业装配场景里常用的承载定位类零件，日常多配套在小型自动化装配工位、工装夹具模组、精密检测治具当中，承担工件承托、位置限定、部件对接的核心作用，很多需要精准对位的装配环节，都会用到这类结构的基座来抵消装配公差，保证对接部件的位置精度。从结构设计逻辑来看，整体采用阶梯式块体结构，底部做收窄设计，刚好可以嵌入对应安装工位的预留卡槽内，不需要额外做侧向定位就能快速完成基座本身的预装，上部的宽边平台则用来承载需要固定的功能部件，上下阶梯的高度差经过精准测算，刚好匹配常规小型功能模组的安装高度差，避免额外加装垫高块带来的装配累积误差。

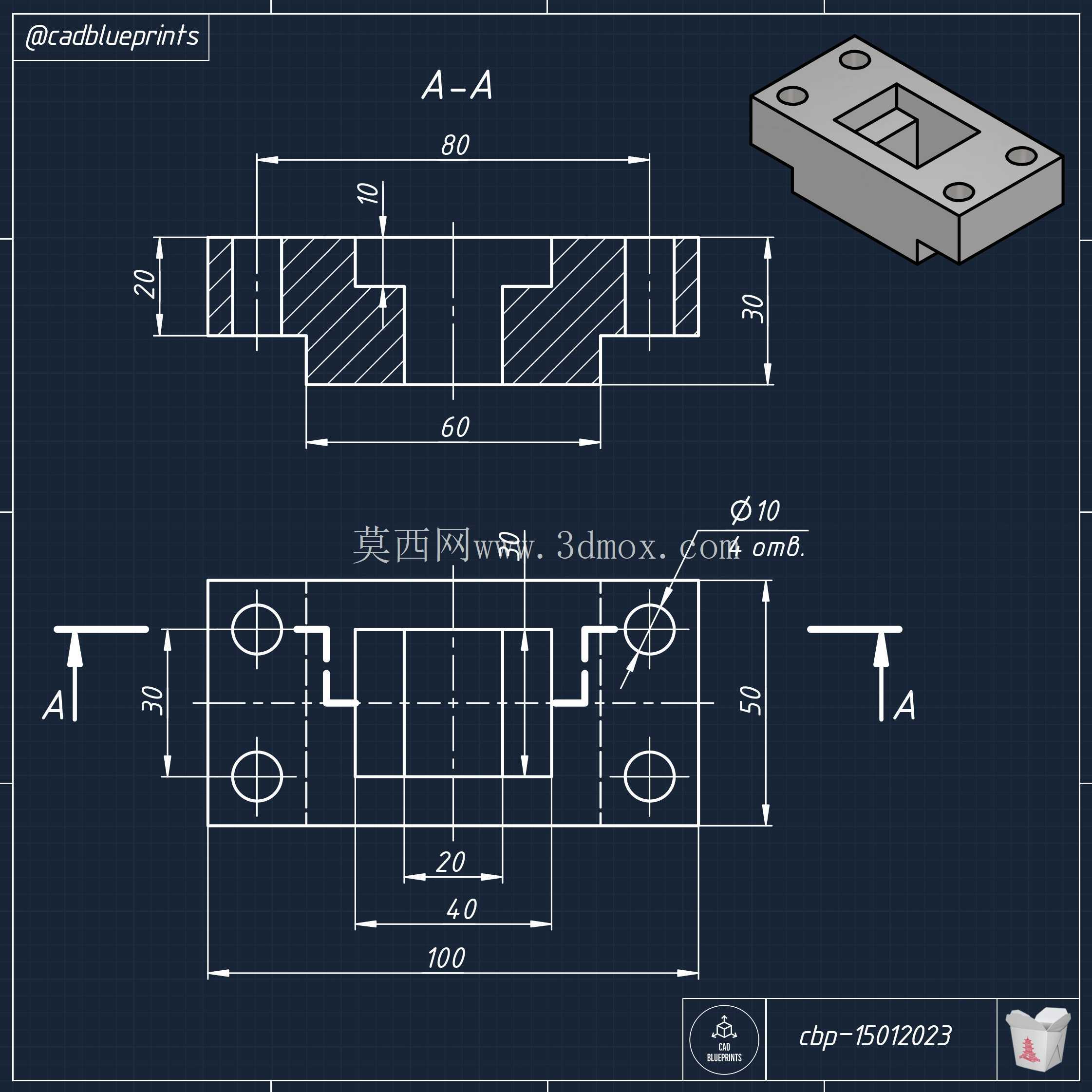

　　基座顶面开设的方形凹槽，是专门为配套部件的定位凸台预留的配合位，凹槽的侧壁做了微小的拔模斜度，既方便部件安装时的快速导入，也能在装配完成后限制部件的水平方向窜动，相比单纯靠螺丝锁紧的结构，这种凹槽配合的方式能大幅降低螺丝承受的剪切力，提升长期使用下的连接可靠性。顶面均匀分布的四个沉头安装孔，位置刚好对应凹槽四周的实体区域，不会出现孔位打通凹槽导致配合失效的问题，沉孔的深度经过设计，锁紧螺丝安装完成后螺丝头完全没入沉孔内，不会突出基座顶面，避免对上方安装的部件造成干涉，孔位的间距按照通用安装孔距标准设置，能适配市面上多数常规小型功能部件的安装尺寸，不需要额外重新打孔适配。

　　从安装边界来看，基座整体的长宽尺寸控制在小型工位的适配范围内，底部收窄段的宽度和深度都按照通用工装卡槽的标准尺寸设计，安装时只需要将底部推入卡槽，再通过四个沉孔锁入固定螺丝，就能完成基座的固定，不需要复杂的调平步骤，基座上下平面的平行度、凹槽侧壁与安装面的垂直度都按照精密工装的公差要求设计，能保证安装后上方部件的位置精度控制在合理范围内。在实际使用场景中，这类基座常用来固定小型传感器安装支架、气动元件定位座、小型工件的定位挡块，也可以作为小型非标设备里的过渡连接块，连接不同安装孔距的两个部件，减少单独设计定制连接块的成本。

　　设计这类零件的时候，首先要确认的是安装工位的卡槽尺寸，保证底部收窄段和卡槽的配合间隙在合理范围，间隙太小会导致安装困难，间隙太大则会出现基座晃动影响定位精度；其次要确认上方承载部件的凸台尺寸，保证凹槽和凸台的配合公差符合使用要求，对于需要频繁拆装的场景，凹槽和凸台的配合可以选稍大的间隙配合，对于固定后不需要拆装的场景，则可以选过渡配合提升连接刚性；沉孔的深度要根据选用的螺丝长度来确定，既要保证螺丝有足够的锁紧螺纹长度，也要保证螺丝头不会突出顶面，同时还要注意孔位底部的壁厚，避免螺丝锁入时顶穿基座底部，影响和下方安装面的贴合度。另外基座的所有棱边都做了微小的倒角处理，避免安装时划伤操作人员，也能去除加工过程中产生的毛刺，保证各个配合面的贴合度，材质方面这类零件一般选用45号钢或者铝合金制作，承力较大的场景选用钢材并做调质处理提升刚性，需要轻量化的场景则选用铝合金做表面阳极氧化处理提升耐磨性能，不管选用哪种材质，各个配合面的平面度、平行度要求都不能降低，否则会直接影响后续装配的部件精度。
