L型带孔安装支座结构设计练习件

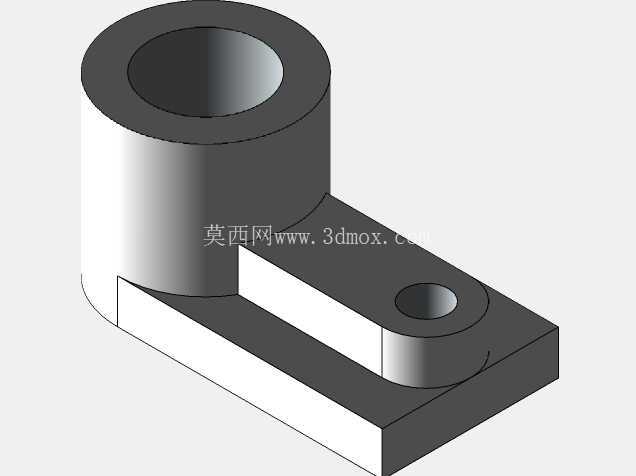

　　这类L型带孔支座类零件，在小型机电设备的内部安装场景中十分常见，多数时候承担着轴类零件定位、相邻组件连接支撑的作用，日常在低压配电设备内部的组件固定、小型自动化模组的辅助支撑位都能见到同结构零件的身影。从结构本身来看，零件主体由底部矩形安装基板、垂直设置的大直径筒状支撑段、以及从筒身延伸出的带小孔凸台三个核心部分组成，底部基板作为整个零件的安装基准面，平面度要求控制在合理公差范围内，保证安装后不会出现翘曲偏移，避免上部支撑的轴类零件出现同轴度偏差。

　　垂直布置的大直径筒体内孔是核心功能位，主要用于穿装导向轴或者定位销，内孔的表面粗糙度需要满足滑动或者静配合的对应要求，筒身的壁厚经过合理核算，既不会因为壁厚过薄导致支撑刚性不足，也不会因为壁厚过大造成材料浪费、整体重量超标。从筒身侧向延伸出的凸台结构，上面设置的小直径通孔，主要用于安装锁紧螺钉或者定位销，当轴类零件穿入大筒体内孔后，可以通过这个小孔位装入紧固件，实现轴件的周向或者轴向固定，防止设备运行过程中轴件出现窜动、转动移位的问题。设计这类零件的时候，首先要确定的是底部安装面的边界尺寸，要匹配安装位置的预留空间，避免和周边其他组件出现干涉，大筒体的中心高度需要根据所支撑轴件的中心高要求来确定，保证装配后轴系的中心高和相邻配合组件对齐，不会出现别劲、卡滞的问题。凸台的延伸长度需要兼顾螺钉安装的操作空间，不能让螺钉安装位置过于贴近筒身，导致装配时工具无法伸入操作，同时凸台的厚度也要满足螺钉锁紧时的强度要求，避免锁紧力过大造成凸台根部断裂。

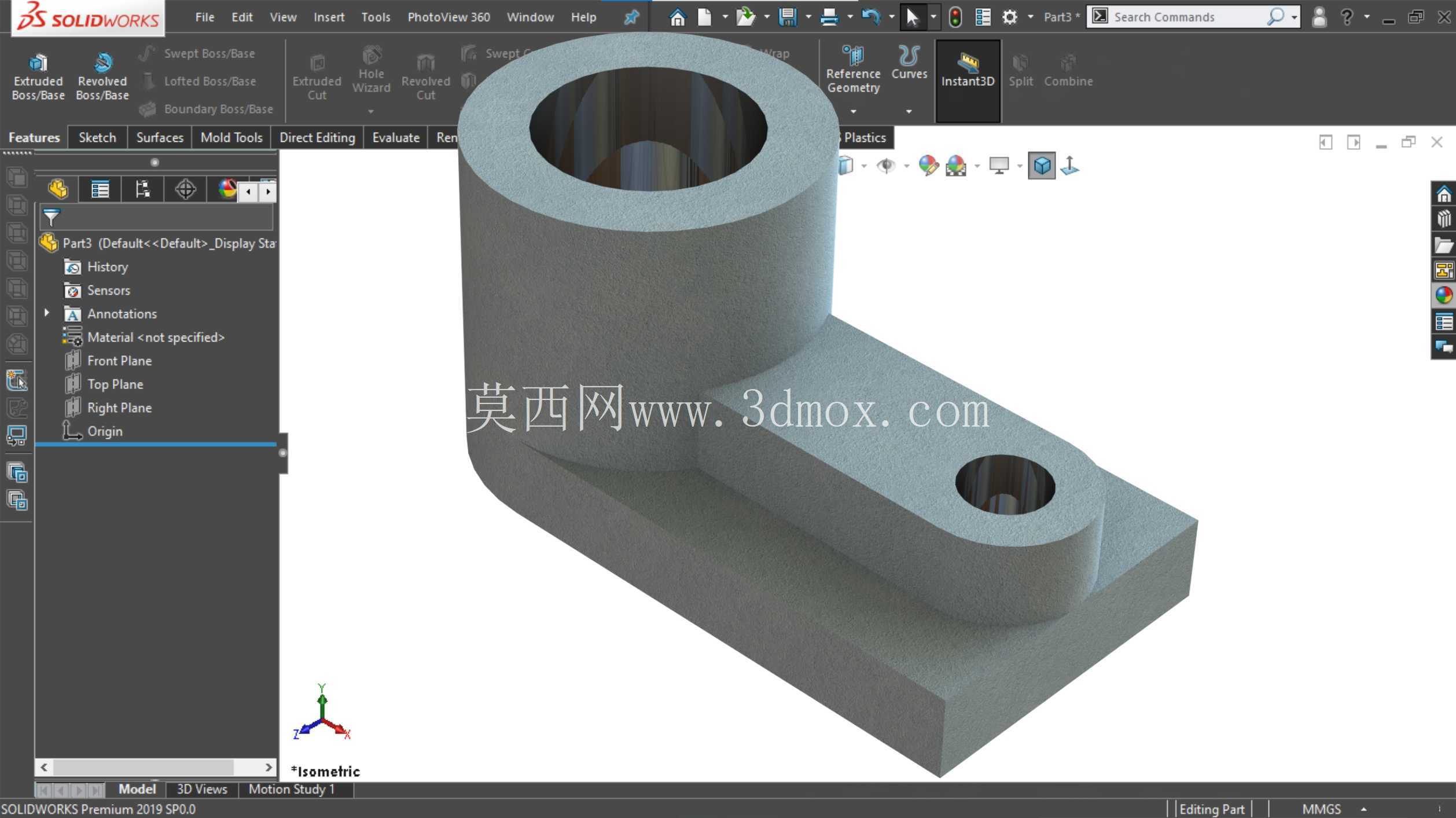

　　从建模逻辑来看，绘制这类零件首先要搭建底部基板的草图，拉伸生成基础基体后，再以基板上表面为基准绘制大筒体的截面轮廓，拉伸到对应高度后切除内孔，之后再以筒身侧面为基准绘制凸台的轮廓，拉伸生成凸台后切除小孔，最后对所有锐边进行倒圆角处理，避免加工和装配过程中锐边划伤操作人员，同时也能减少应力集中，提升零件的整体结构强度。在实际选型应用的时候，需要重点核对两个孔位的中心距尺寸，这个尺寸直接决定了锁紧螺钉能否对准轴件上的定位槽或者定位孔，一旦中心距偏差过大，就会出现螺钉无法装入、或者锁紧后轴件仍然存在间隙窜动的问题。

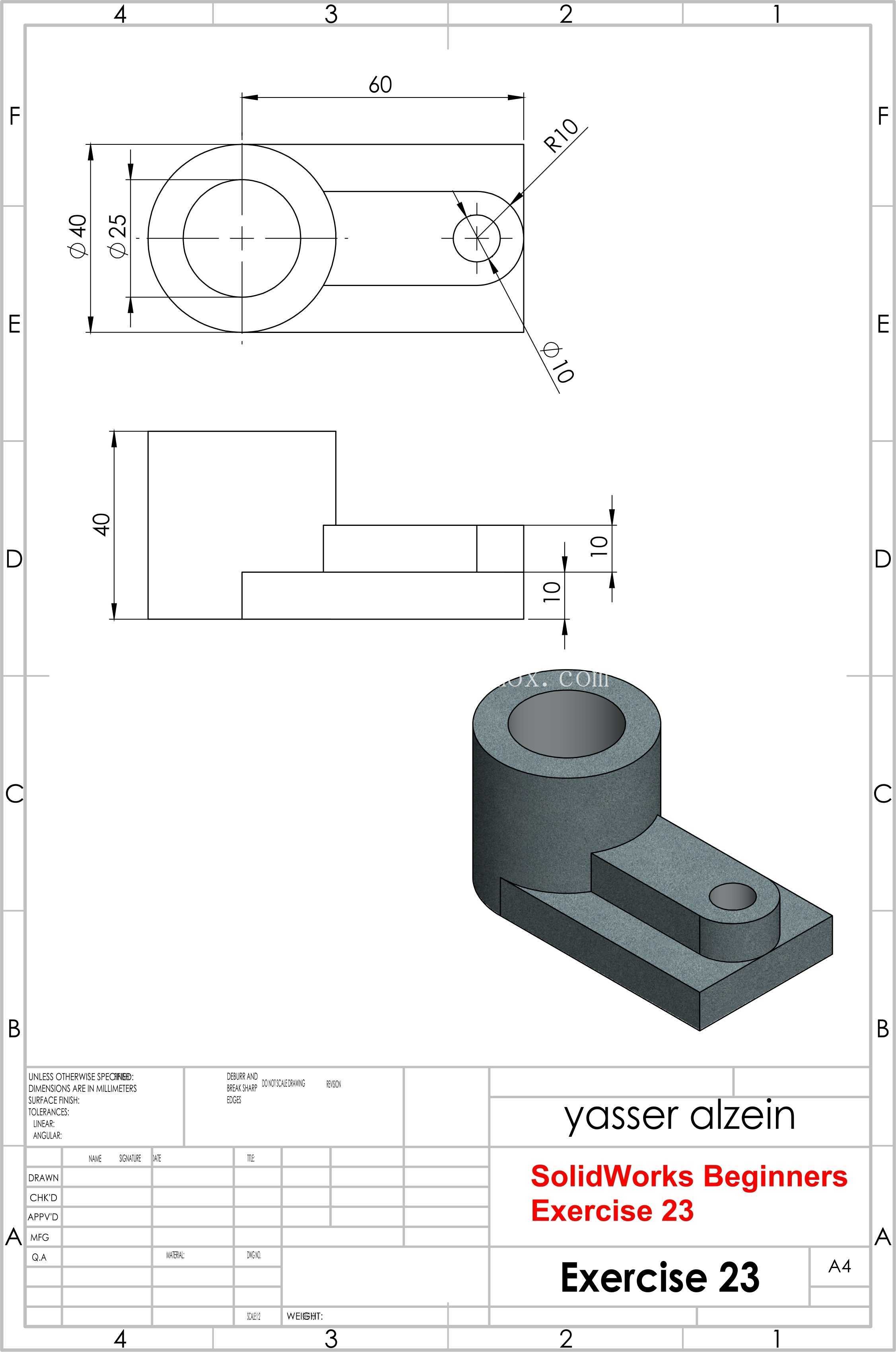

　　另外底部基板的安装孔位（如果后续增设的话）需要和安装基座的螺孔位置完全对应，不过作为练习件，这个模型重点呈现的是L型支撑结构的建模思路，以及不同直径孔位、凸台与主体连接位置的处理方式，对于初学者掌握拉伸、切除、圆角这些基础特征的使用，理解支撑类零件的结构设计逻辑有很好的练习作用。实际生产中这类零件多采用铝合金或者45号钢加工，铝合金材质重量轻、防锈能力好，适合对重量有要求的设备场景，45号钢强度更高，适合承载较大的支撑场景，加工时需要重点保证大筒体内孔的圆柱度，以及内孔和底部安装面的垂直度，否则装配后会出现轴件倾斜，影响整个机构的运行精度。
