电源变压器用异形支撑固定机械零件组件

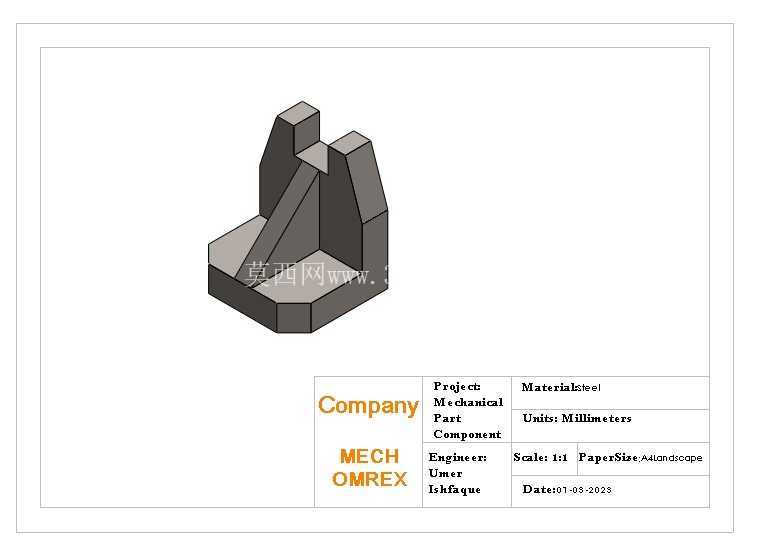

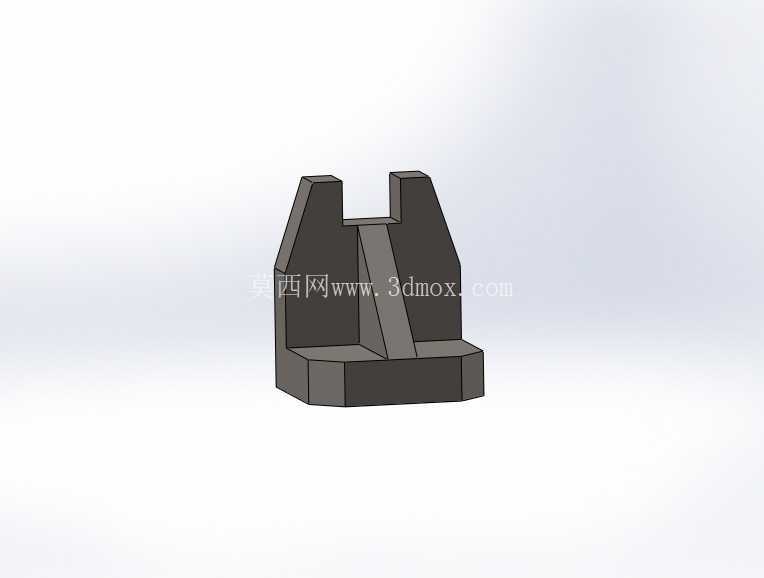

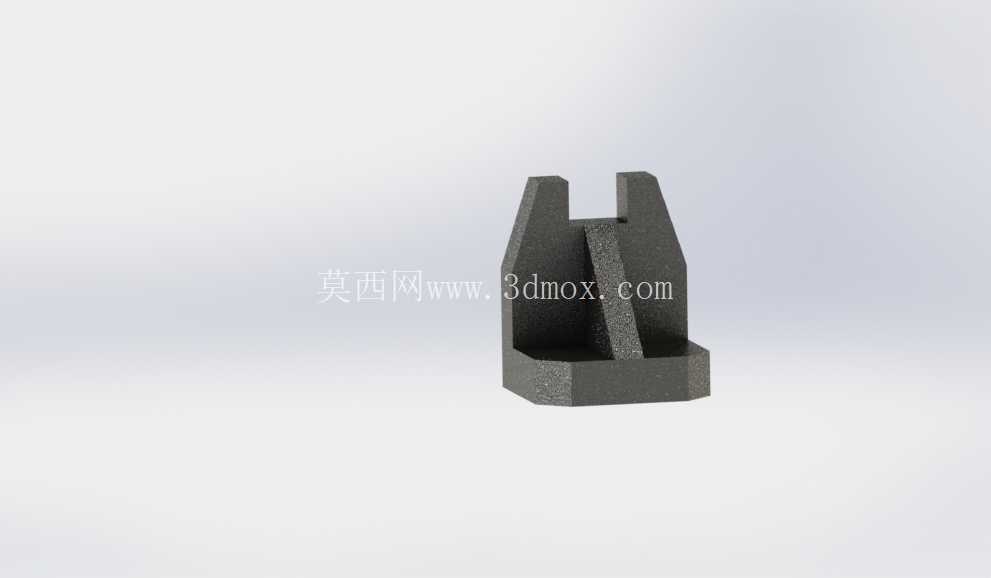

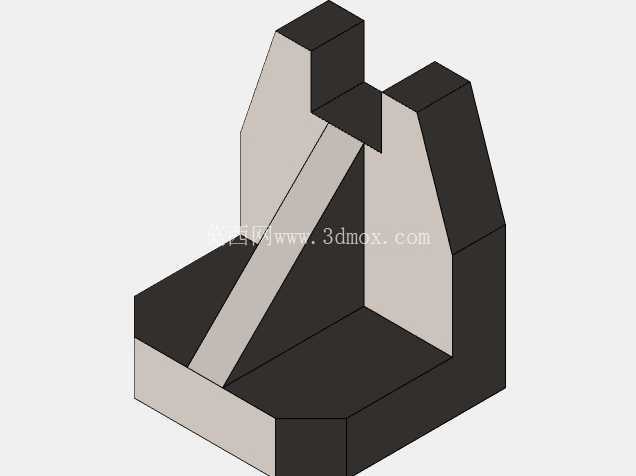

　　在电源变压器的整机装配结构中，这类异形支撑固定组件承担着绕组骨架定位、内部绝缘结构支撑以及外部壳体连接的多重作用，区别于标准紧固件的通用适配属性，该类零件需要根据特定型号变压器的内部腔体空间做定制化结构设计，避免与绕组引出线、铁芯叠片产生装配干涉，同时要兼顾长期通电运行下的结构稳定性，不会因为设备运行产生的微幅振动出现连接松动、位移偏移的问题。从结构形态来看，该零件采用一体化斜撑加强构型，底部为带定位切边的六边形安装基座，基座上延伸出两组对称的立式支撑臂，两臂之间设置斜向加强筋连接，这种构型可以在控制零件整体重量的前提下，大幅提升垂直方向的承重能力与侧向抗形变能力，避免变压器在运输、安装过程中受外力冲击出现支撑臂断裂的问题。

　　设计过程中首先要匹配变压器内部的安装边界，基座的六边形轮廓需要完全贴合铁芯旁的预留安装位，切边结构是为了避让旁边的接线端子排，避免装配后零件与端子之间的安全距离不足引发放电风险；支撑臂的高度需要严格匹配绕组骨架的下部卡槽尺寸，装配时支撑臂顶端刚好卡入骨架的定位凹槽内，不需要额外粘接即可完成骨架的预定位，方便后续的浸漆、烘干工序操作。斜向加强筋的厚度设置经过受力校核，既不会因为筋位过薄导致抗冲击性能不足，也不会因为筋位过厚占用过多内部腔体空间，影响变压器内部的散热气流通道，零件所有棱边都做了圆角过渡处理，避免尖锐边角在装配过程中划伤绕组的绝缘漆包线，也能减少浸漆过程中漆液在棱角处的堆积不均问题。

　　从安装适配性来看，该零件的基座底部预留了对应的安装孔位，可以通过标准紧固件直接固定在变压器的下壳体安装凸台上，安装孔的位置度公差控制在0.1mm以内，保证装配后支撑臂的位置偏差不会导致骨架安装错位，进而影响铁芯与绕组的同轴度。在实际应用场景中，这类支撑组件多用于中小功率的开放式电源变压器内部，这类变压器通常应用在工业控制设备、小型机电产品的供电模块中，设备运行过程中会伴随持续的微幅振动，该零件的一体化结构相比拼接式支撑构件，没有连接缝隙带来的应力集中问题，长期运行下的结构可靠性更高。

　　设计时还需要考虑零件的加工工艺适配性，整个结构没有倒扣、深腔等难以加工的构型，不管是采用机加工方式做小批量试制，还是开模做注塑、压铸件的批量生产，都具备较好的工艺可行性，不需要额外设计复杂的工装夹具即可完成加工，能有效控制零件的生产制造成本。零件的支撑臂内侧设置了微小的导向斜面，装配绕组骨架时可以顺着斜面滑入定位位置，降低装配对位的难度，提升生产线的装配效率；基座与壳体接触的面做了平面度处理，保证安装后零件不会出现倾斜，避免骨架安装后出现偏斜导致绕组与铁芯之间的间隙不均匀，影响变压器的电气性能。在结构校核阶段，需要模拟变压器跌落、运输颠簸等极端工况下的受力情况，验证斜撑结构的应力分布是否在材料的许用应力范围内，确保零件不会在极端工况下出现断裂失效，同时还要验证零件在变压器长期工作的温升环境下，不会出现材料形变导致的定位失效，保证整个变压器全生命周期内的结构稳定性。
