多安装位铰接式机械连接支座结构设计

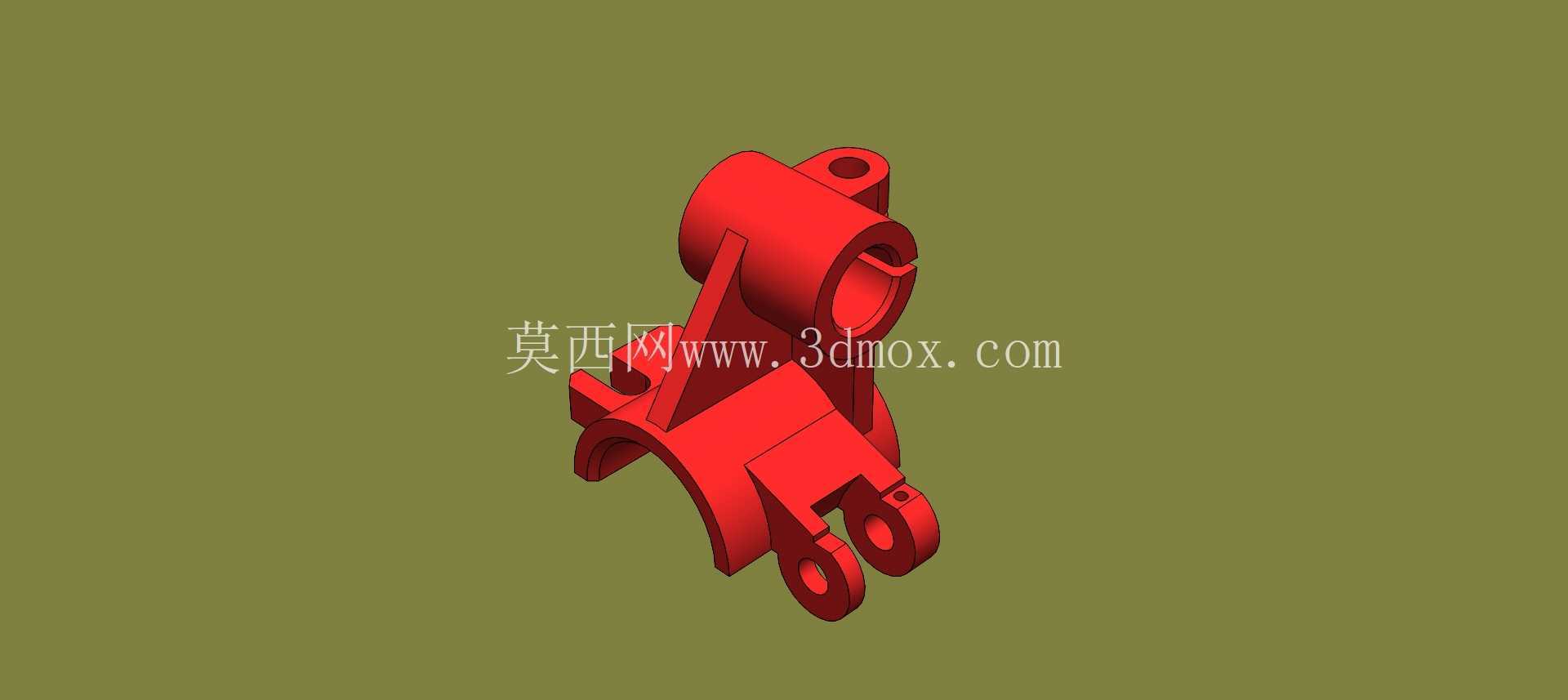

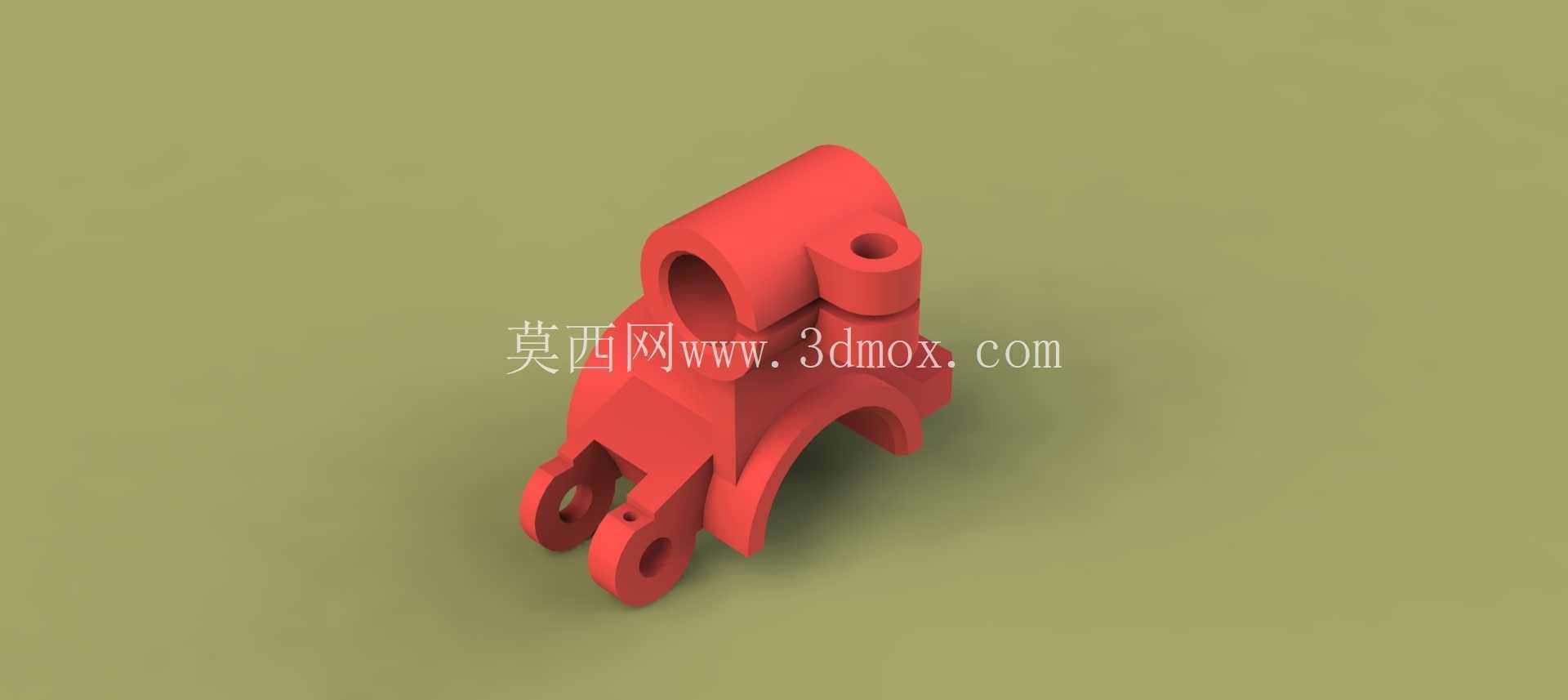

　　这类带多组铰接孔位的支撑连接支座，在轻工自动化输送线、小型工装夹具的摆臂联动结构里应用十分普遍，日常做非标设备结构设计时，这类零件往往是衔接固定机架与活动执行端的核心受力件，很多新手建模时容易忽略安装边界的干涉问题，实际投产前需要反复核对装配间隙。从结构功能来看，这个零件主体采用半圆弧贴合面设计，主要是为了匹配圆柱形的安装基准轴，装配时可以直接扣合在对应直径的圆轴外壁，相比平面贴合的支座，这种弧面配合能大幅降低装配时的对中难度，同时增大接触面积，分散铰接转动时产生的径向载荷，避免长期交变载荷下出现接触面压溃变形。

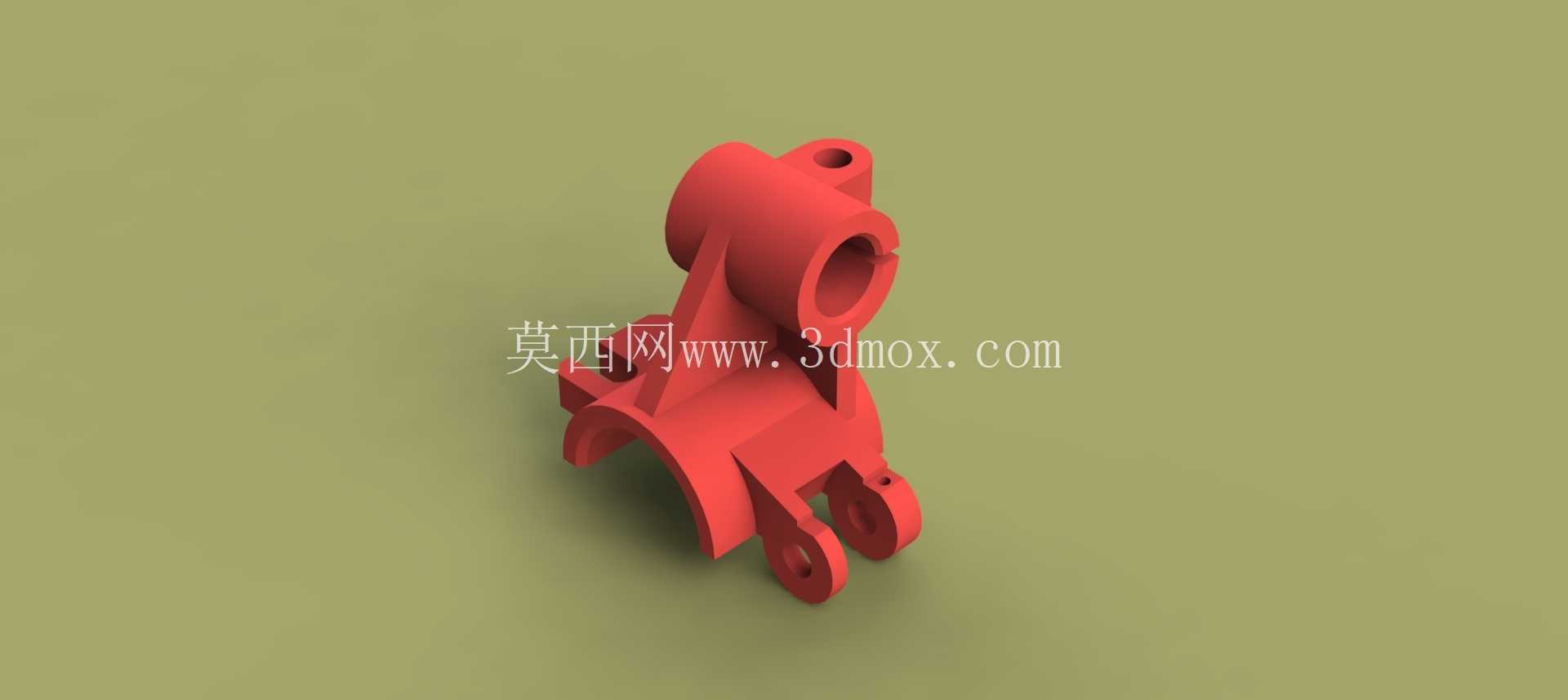

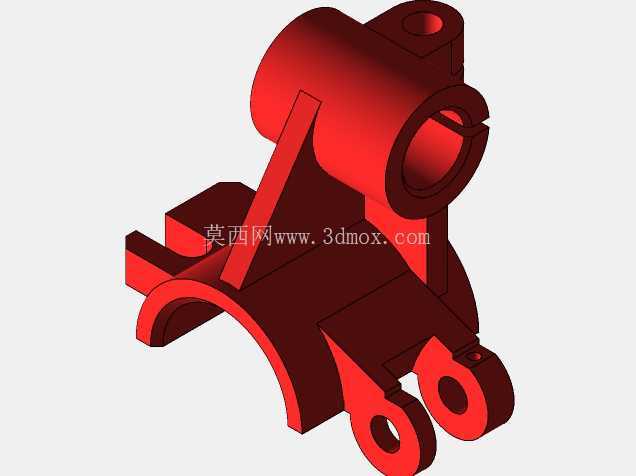

　　零件上分布的三组通孔各有作用，顶部的单孔用于穿装定位销，完成支座与基准轴的周向固定，防止工作过程中支座绕轴转动偏移；侧方的大直径通孔是主铰接孔，用于穿装连接销轴，对接摆臂或者连杆类零件，孔位边缘做了加厚凸台处理，就是为了提升孔位的抗剪切能力，毕竟铰接位置是整个零件受力最集中的区域，普通壁厚的话长期受冲击很容易出现孔位开裂；下方两个对称分布的带凸台小孔，是辅助铰接位，用于连接复位弹簧或者小型限位拉杆，在摆臂回程时提供辅助限位，避免动作超出行程范围。设计这类零件的时候，首先要确定的是主铰接孔的中心高，这个尺寸直接决定了整个联动机构的运动行程，中心高偏差超过0.1mm，就可能导致末端执行件的动作位置出现毫米级的误差，在分拣、上下料这类对位置精度要求高的工位上，这种误差直接会导致设备故障。然后要核对各个孔位之间的平行度，所有铰接孔的轴线必须保持平行，否则穿装销轴后会出现卡滞，转动时阻力陡增，不仅会加速销轴和孔位的磨损，还会增大驱动端的负载，严重时甚至会烧坏驱动电机。

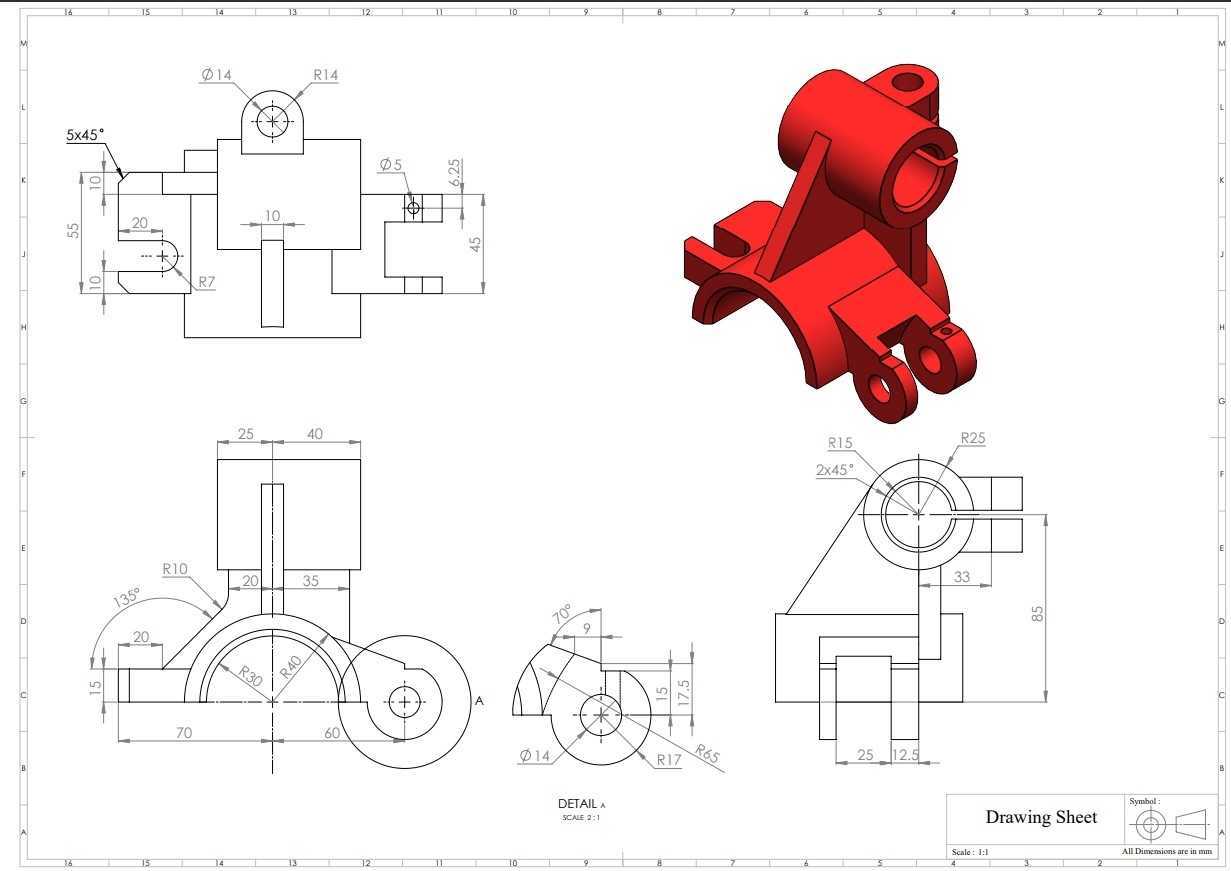

　　安装边界方面，零件背部的弧面半径要和对接的安装轴半径保持一致，配合公差选H7/g6即可，间隙太小装配难度大，间隙太大则会出现晃动，影响传动精度；零件下方的两个支脚要做倒角处理，避免摆臂摆动到极限位置时和支脚发生剐蹭，很多新手建模时容易漏掉这个倒角，实际装配时才发现运动干涉，只能临时打磨修配，既影响零件强度又耽误装配进度。另外零件的壁厚设计要匹配受力情况，主铰接孔周围的壁厚要达到孔径的0.4倍以上，其余非受力区域的壁厚可以适当减薄，在保证结构强度的前提下控制零件重量，降低运动时的惯性负载。

　　这类零件如果采用3D打印做原型验证的话，要注意摆放方向，尽量让铰接孔的轴线垂直于打印平台，避免层纹方向和受力方向一致，导致孔位位置的抗剪强度不足；如果是采用机加工方式生产，要注意一次装夹完成所有孔位的加工，减少二次装夹带来的位置度误差，弧面配合位置可以适当做研磨处理，提升贴合精度。实际选型替换这类零件的时候，不能只看外观尺寸是否匹配，还要核对各个铰接孔的载荷等级，根据设备的实际受力情况选择对应的材质，轻载工位可以用工程塑料注塑成型降低成本，中载工位选普通碳钢做表面发黑处理即可，重载或者有腐蚀环境的工位则要选用不锈钢材质，同时对铰接孔做镶铜套处理，提升耐磨性能。
