L型带U型槽安装固定支座结构设计

　　这款L型结构的安装固定支座，在轻工自动化生产线、小型实验台架、教学实训设备的构件连接场景中应用十分广泛，主要承担轴类零件的径向定位与相邻构件的安装承载功能，是小型模块化设备搭建中常用的连接类零件。从实际使用场景来看，这类支座常被用来固定直径匹配的导向轴、铰接销轴，或是作为小型传感器、气动元件的安装承载基座，在桌面级实验装置、小型物料分拣机构、塑料加工教学实训台里都能见到同类型结构的身影，它不需要复杂的安装调试，通过底板的孔位即可快速完成与安装基面的固定，立板的U型开口槽能让轴类零件直接从径向卡入，无需从轴端穿装，大幅降低了设备装配和后期维护的拆装难度。

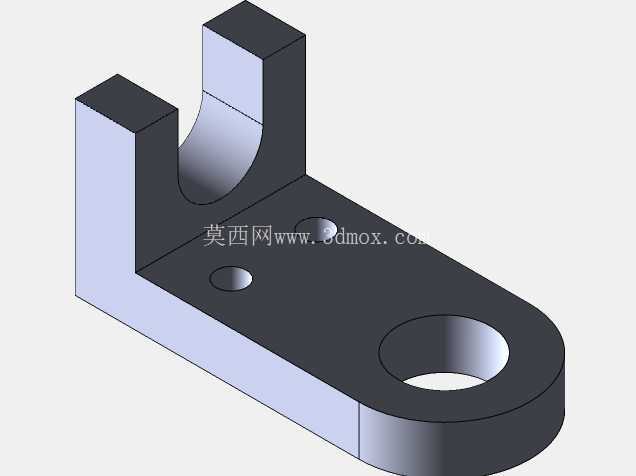

　　从结构功能设计上看，整个零件采用一体化铣削成型的结构思路，没有额外的拼接或焊接结构，避免了连接带来的形位公差累积。底板部分做了一端圆弧收边的处理，不是常规的直角矩形结构，这种设计一方面是为了避让安装空间内相邻的圆弧轮廓构件，减少安装时的空间干涉，另一方面圆弧过渡能消除直角处的应力集中，在承受交变载荷时不容易出现根部开裂的问题。底板上设置了两个不同规格的安装孔，靠近立板位置的小孔用于穿装M3或M4规格的内六角圆柱头螺钉，实现支座与安装基面的紧定，远离立板的大孔为光孔设计，既可以穿装更大规格的连接螺栓，也能作为定位销孔使用，配合圆柱销实现支座的精准定位，避免设备运行过程中支座受载出现位移。立板部分的U型开口槽是整个零件的核心功能结构，槽的内圆弧面做了精加工处理，表面粗糙度控制在Ra1.6以内，能与配套的轴类零件外圆形成良好的贴合，保证轴件安装后的同轴度，减少转动或滑动过程中的磨损；U型槽的开口宽度略小于槽底圆弧直径，能在轴件卡入后形成一定的限位作用，避免设备受振动时轴件从槽内脱出，同时立板的两个侧壁厚度均匀，保证了槽体受力时的结构强度，不会因为单侧受力出现变形。

　　从安装边界与尺寸适配的角度来看，这类支座的整体高度通常控制在40mm以内，底板长度不超过70mm，属于小型安装连接件，适合在空间紧凑的模块化设备中使用。安装时需要注意，基面的平面度公差应控制在0.05mm以内，避免支座安装后出现翘曲，导致U型槽的轴线出现偏斜，影响轴件的转动精度；固定螺钉的拧紧力矩需要控制在对应规格螺钉的推荐力矩范围内，避免力矩过大导致底板靠近孔位的位置出现压溃变形。在设计建模过程中，这类零件的建模逻辑需要先从安装基面的草图入手，先确定底板的轮廓与安装孔位，保证安装孔的中心距与设备基面上的预留孔位完全匹配，再拉伸生成底板实体，之后在底板的垂直端面上绘制立板的轮廓，重点保证U型槽的圆弧中心与底板安装面的高度尺寸公差，这个尺寸直接决定了安装后轴件的中心高，是整个零件的核心尺寸公差项，通常需要控制在±0.02mm以内。建模时U型槽与底板的交接位置需要做微小的圆角过渡，避免应力集中，同时圆角半径不能过大，否则会影响轴件安装到底时的贴合度。另外，这类零件如果采用铝合金材质加工，通常会做阳极氧化处理提升表面耐磨性，如果采用45号钢材质，则需要对U型槽内圆弧面做淬火处理，提升接触表面的硬度，延长零件的使用寿命。在实际选型使用时，需要根据所承载轴件的直径、承受的径向载荷大小来调整立板的厚度与U型槽的深度，当载荷较大时，可以在立板外侧增加加强筋结构，提升立板的抗弯曲能力，避免长期受载后立板出现外张变形，导致轴件卡滞或脱落。
