双孔铰接式安装支撑支座结构

　　这类双孔铰接支撑支座是工业设备里极为常见的传力与定位构件，日常在小型输送线的侧边张紧机构、低压配电柜体的门体铰接限位、小型工装夹具的摆臂支撑位都能见到它的应用场景，核心作用是为带转动需求的杆件、摆臂提供稳定的安装基准，同时承受转动过程中产生的径向载荷与小幅倾覆力矩，避免转动副出现偏移卡滞。从结构设计逻辑来看，底部的矩形安装底板是整个构件的承载基础，底板底面做了全平面铣平处理，安装时可以和设备安装面完全贴合，不会出现局部悬空导致的应力集中问题，底板上预留的安装孔位（建模时按常规M6内六角螺栓的安装间隙做了孔位避让）可以直接穿入螺栓完成支座的固定，安装边界上底板的长宽尺寸控制在常规小型安装座的适配范围内，不会占用过多设备安装空间，同时底板和上部立板的衔接处做了圆弧过渡处理，避免直角连接处的应力集中，在承受交变载荷时不会出现根部断裂的问题。

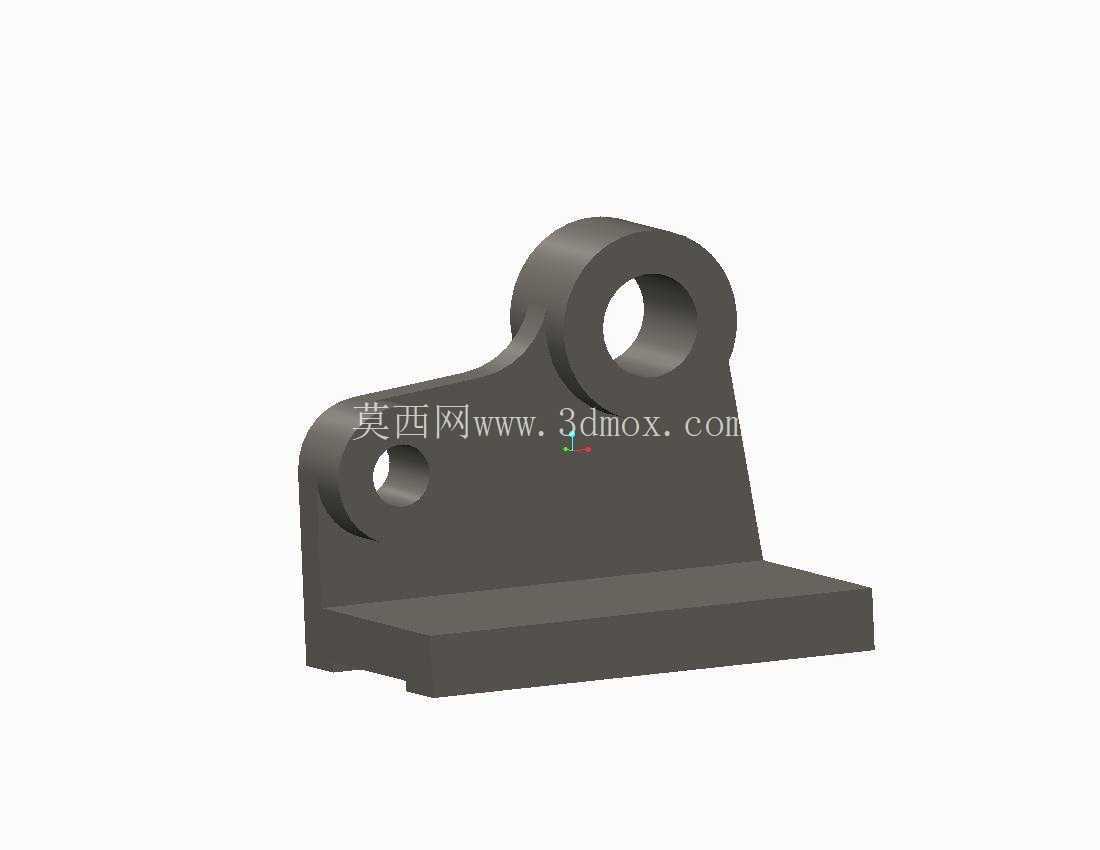

　　上部的两个同轴度要求较高的铰接孔是整个构件的功能核心，大直径孔用于安装主铰接销轴，适配直径12mm的标准圆柱销，孔的内壁按H7公差带做了建模预留，实际加工时可以直接通过铰孔达到配合精度，满足转动副的低间隙转动需求；旁侧的小直径孔用于安装限位销或者辅助定位杆件，两个孔的中心距经过反复校核，既保证了铰接转动时的摆臂活动空间，又不会让整体立板高度过高导致整体刚性下降。立板的外形采用了斜切过渡的轮廓，没有做多余的冗余结构，在保证整体刚性的前提下尽可能降低了构件的自重，对于需要安装在移动摆臂上的场景来说，这种轻量化设计可以有效降低运动部件的惯量，提升机构响应速度。

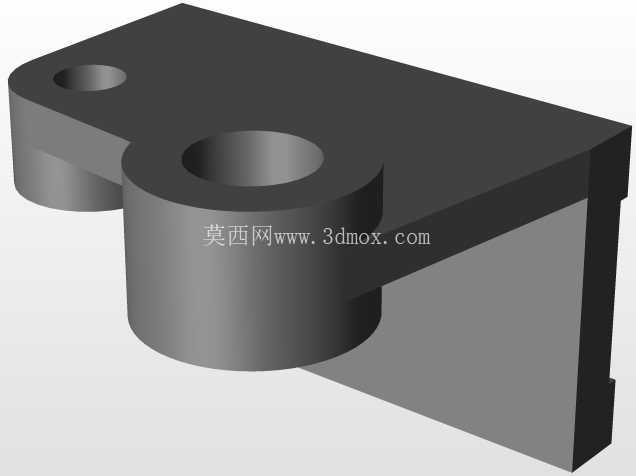

　　建模过程中特意对两个铰接孔的端面做了凸台加厚处理，因为铰接孔的端面是销轴的轴向定位接触面，工作过程中会和轴用挡圈或者轴肩产生摩擦，加厚处理可以提升端面的耐磨性能，延长构件的使用寿命，同时凸台结构也能在加工时减少端面的精铣面积，降低加工成本。实际选型使用时需要注意，这类支座的承载能力和安装螺栓的预紧力直接相关，安装时需要按螺栓扭矩要求打紧预紧力，避免设备运行过程中支座出现移位；如果应用在有腐蚀介质的场景，可以在建模基础上调整材质为304不锈钢，同时对铰接孔做衬套镶嵌处理，进一步提升耐磨性能。

　　从安装适配性来看，这个支座的整体高度控制在合理范围内，上部铰接孔的中心到底板安装面的高度尺寸经过校准，和市面上多数小型摆臂机构的安装高度匹配，不需要额外加装调整垫片就能完成装配，对于设备改造、小型自动化机构搭建的场景来说，这种标准化的支撑支座可以直接替换原有非标焊接件，大幅缩短设计和加工周期。
