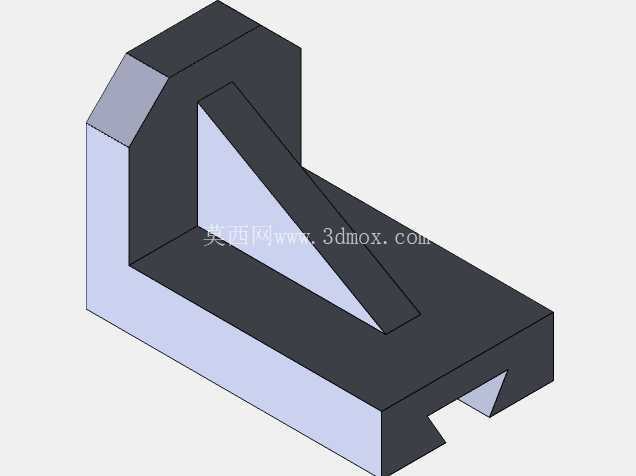

带加强筋的L型直角支撑安装座结构

　　这类带三角加强筋的L型支撑构件，在小型机电设备的内部安装框架、工装夹具的定位模组、低压配电装置内部元件固定场景中应用十分广泛，日常接触的小型电源模块安装架、传感器固定支架、生产线旁的小型工装定位挡块，都会用到同结构形式的构件。从结构功能来看，竖直立板部分主要承担侧向负载的承载与安装面定位功能，水平底板承担整体构件的基础固定与垂直方向载荷传递，连接两个板件的三角加强筋，核心作用是抵消立板受侧向力时产生的弯矩，避免直角连接处出现应力集中导致的变形或断裂，很多新手在做这类结构设计时容易忽略加强筋的拔模角度与连接处的圆角过渡，实际加工后容易出现应力开裂的问题。

　　设计这类构件时，首先要明确安装边界的约束条件：底板上的两个开槽是安装让位槽，主要用于适配安装孔位的小范围调整，槽宽需要匹配对应规格的固定螺栓外径，槽的长度要覆盖实际安装时的位置调整余量，同时槽边到板件边缘的距离要满足最小壁厚要求，避免安装时螺栓锁紧导致板件边缘崩裂。立板上的安装孔位需要根据待固定元件的安装尺寸确定，孔位的同轴度、垂直度公差要控制在安装要求范围内，避免元件安装后出现偏载。加强筋的厚度通常取主体板厚的0.7-0.9倍，筋的高度要根据立板的受力大小调整，筋与立板、底板的连接处要做R1-R3的圆角过渡，减少应力集中，同时如果是采用注塑或者铸造工艺加工，筋的厚度不能超过主体壁厚，避免成型时出现缩痕。

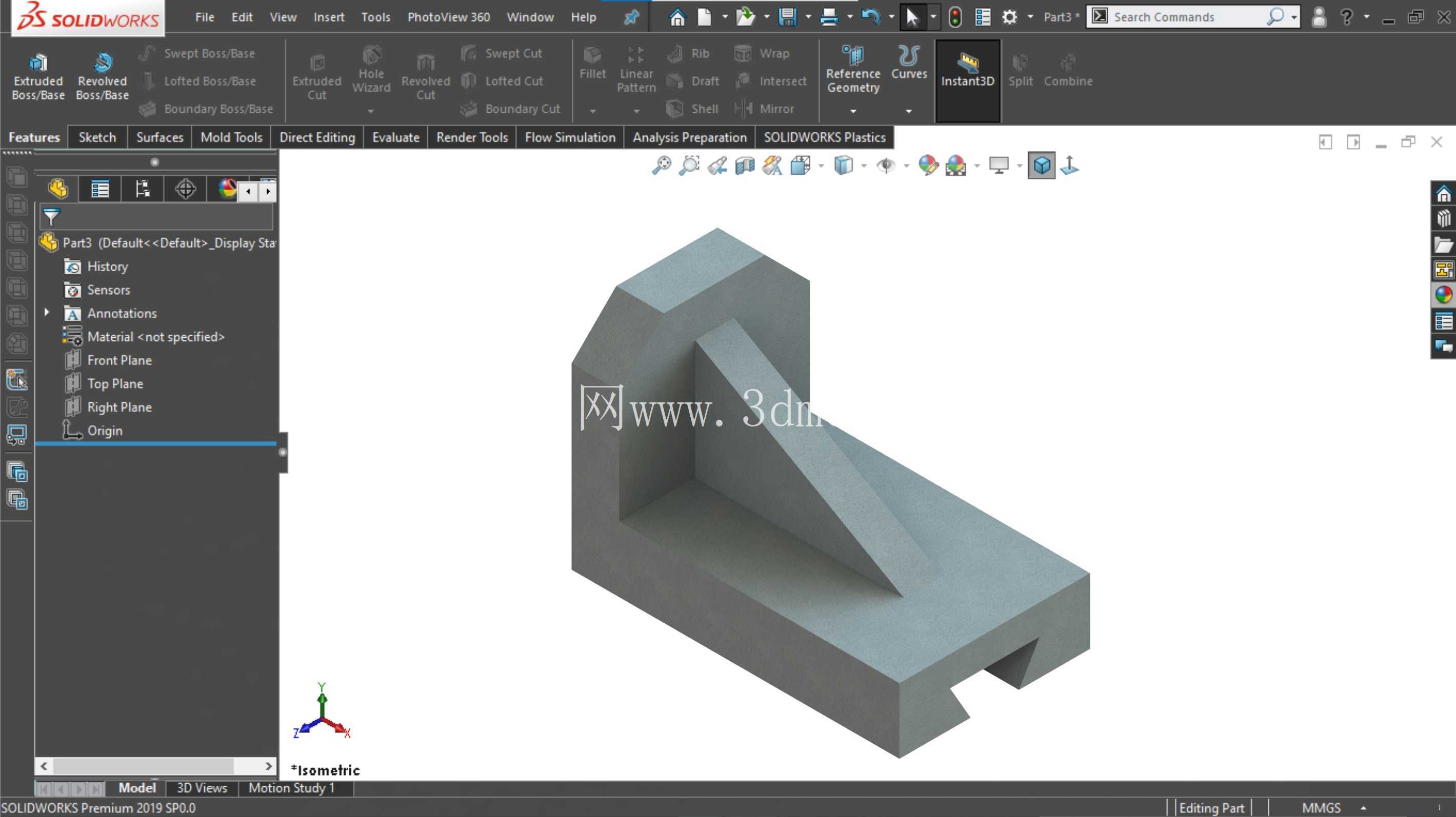

　　从安装适配性来看，这类构件的底板底面需要保证平面度要求，通常平面度公差控制在0.05mm以内，保证安装后与安装基面贴合紧密，不会出现晃动；立板的安装面与底板底面的垂直度公差要根据使用场景确定，如果是用于定位的构件，垂直度公差要控制在0.02mm/100mm以内，如果是普通承载的支撑座，公差可以适当放宽。实际建模过程中，要先绘制底板的轮廓草图，拉伸生成基础底板特征，再绘制立板的草图拉伸生成竖直立板，之后绘制加强筋的截面轮廓，用筋特征生成三角加强结构，最后绘制安装槽与安装孔，做倒角与圆角处理，建模时要注意特征的先后顺序，避免出现特征失败的情况，同时所有的壁厚要保持均匀，避免后续加工出现缺陷。

　　这类构件在实际使用中，通常会根据负载大小选择不同的材质，轻载场景可以选用ABS或者尼龙材质注塑成型，重载场景可以选用铝合金或者Q235钢机加工成型，不同材质对应的壁厚设计、加强筋尺寸都要做对应调整，比如钢制构件的壁厚可以适当减薄，塑料构件的壁厚要适当增加同时加强筋的数量可以根据受力情况增加。很多初学者在练习这类结构时，容易忽略安装槽的工艺性，比如槽的两端如果是铣加工的话要做成圆弧端，圆弧半径与铣刀半径匹配，如果是激光切割加工的话可以做成直槽，这些工艺细节在建模时就要提前考虑，避免后续加工时出现工艺无法实现的问题。另外，构件的所有外露棱边都要做C0.5-C1的倒角处理，避免安装时划伤操作人员，同时也能去除加工产生的毛刺。在受力校核方面，要重点校核直角连接处与加强筋的受力情况，当立板承受侧向载荷时，加强筋会将部分载荷传递到底板上，降低连接处的应力值，通常增加合理的加强筋后，结构的承载能力可以提升3-5倍，同时变形量会大幅降低。这类结构虽然简单，但是是机械结构设计中最基础的支撑类构件形式，掌握这类结构的设计要点，对后续复杂机架、工装结构的设计有很大的帮助，很多复杂的支撑结构都是在这类基础L型加筋结构上演变而来的，比如增加多个安装面、调整加强筋的形式、增加定位销孔等，核心的受力逻辑与设计思路都是一致的。
