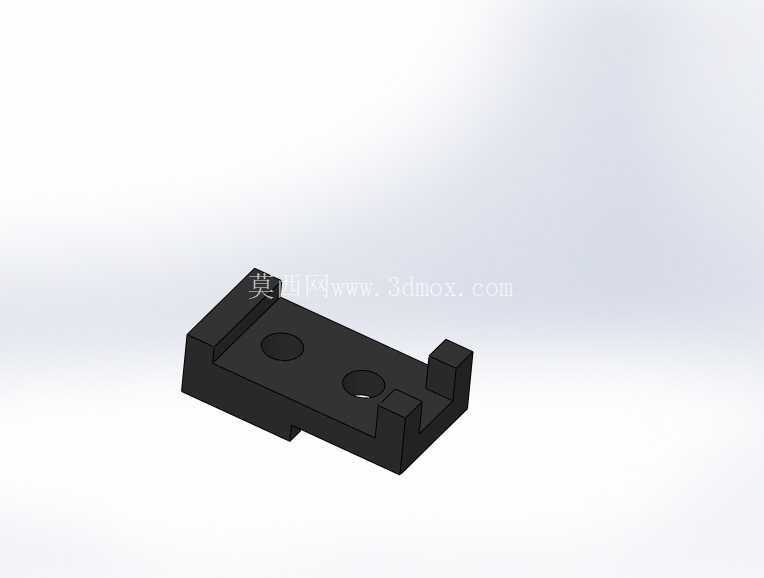

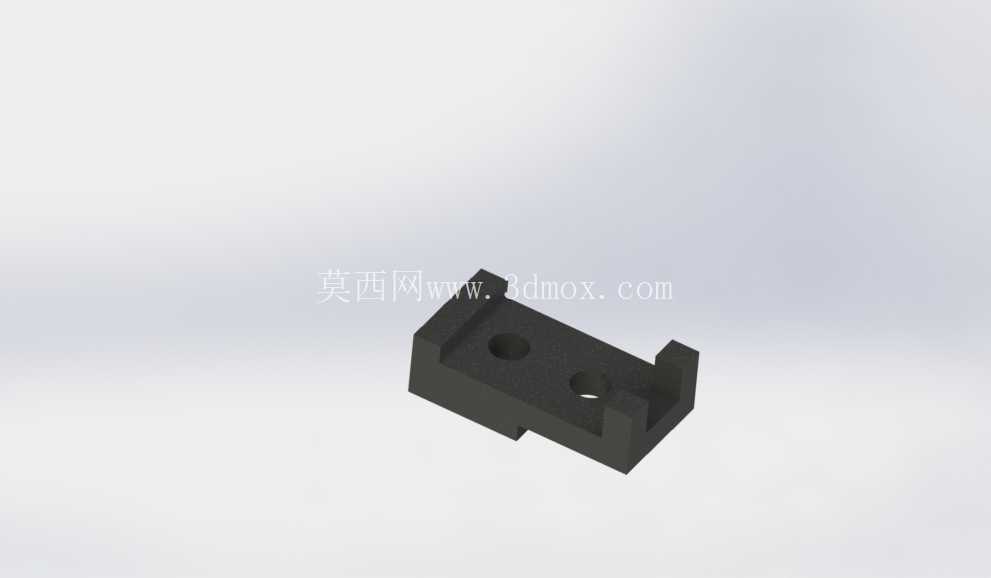

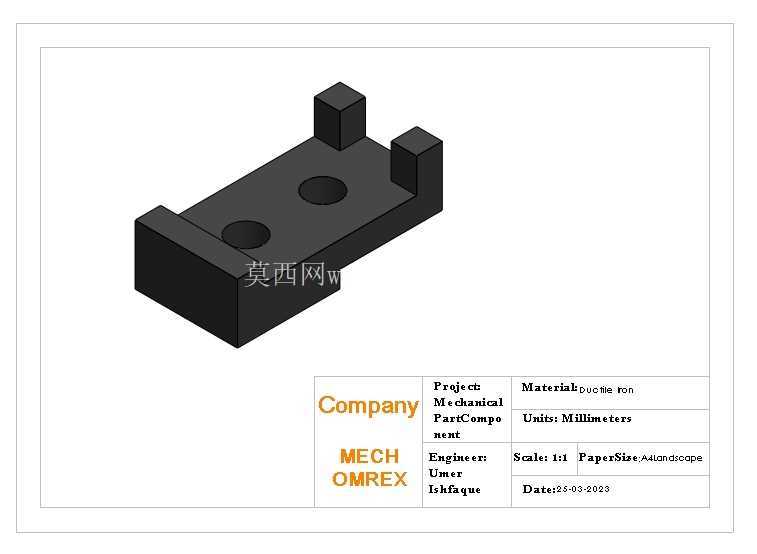

带双凸台定位孔的机械安装支座结构

项目分类:通用机械零部件 发布时间:2025-01-13 ID:894995
  • 带双凸台定位孔的机械安装支座结构
  • 带双凸台定位孔的机械安装支座结构
  • 带双凸台定位孔的机械安装支座结构
  • 带双凸台定位孔的机械安装支座结构

  这类带双侧凸台与双安装孔的块状支撑件,在各类工业装配场景里承担着精准定位、承载连接的核心作用,常见于电源配套组件、小型自动化模组、工装夹具的基底安装环节,是设备装配链路里不起眼但容错率极低的基础结构件。从实际使用场景来看,这类零件多被用作两个功能模块之间的过渡连接载体,比如在小型电源变压器的装配结构中,它可以作为铁芯与外部壳体之间的支撑基座,既通过本体的刚性结构承接内部组件的重量,也依靠两端的凸台结构完成与相邻部件的卡位配合,避免设备运行过程中出现横向窜动。

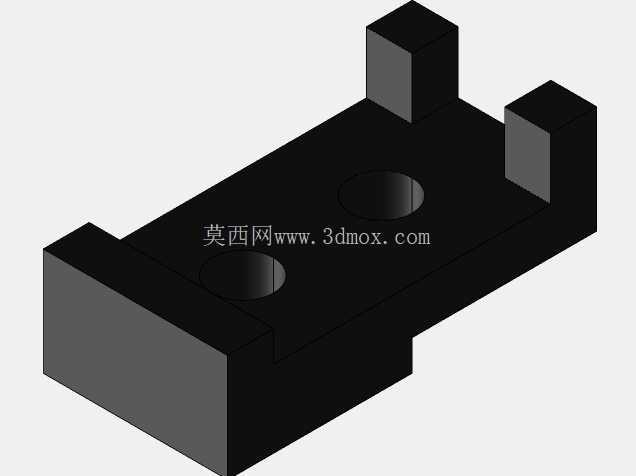

  从结构功能特性上拆解,零件本体采用等厚矩形块作为基础承载主体,这种规整的块状基底在加工时更容易保证平面度,安装时与贴合面的接触面积更大,承压时的应力分布更均匀,不会出现局部应力集中导致的形变。本体上开设的两个同轴通孔为标准安装过孔,孔位的中心距公差需要严格控制在±0.02mm范围内,才能保证与配套螺栓、定位销的装配顺畅,不会出现别劲、装配错位的问题。两端向上凸起的方块结构是核心定位结构,凸台的内侧立面与相邻零件的卡槽侧壁直接贴合,装配时不需要额外调整位置,就能快速完成部件的对位,大幅提升流水线装配的效率,同时凸台的高度经过匹配设计,刚好能卡住相邻零件的侧壁,在设备受到振动冲击时,能限制连接部件的横向位移,避免连接螺栓承受额外的剪切力,延长整体结构的使用寿命。

  在设计思路上,这类零件优先考虑的是加工工艺性与装配可靠性的平衡,没有多余的异形曲面,所有棱边都做了小尺寸倒角处理,既避免加工完成后锐边划伤装配人员,也能在装配时起到导向作用,让零件更容易滑入安装位。材料选用上适配常规的结构钢或者铸铁材质,不需要做特殊的表面处理就能满足常规工业环境下的使用需求,如果应用在有腐蚀风险的场景,也可以更换为不锈钢材质或者做表面发黑、镀锌处理,结构本身不需要做改动就能适配不同的使用环境。

  从安装边界尺寸来看,零件的整体长度、宽度与高度都经过紧凑化设计,本体厚度满足承载要求的同时不会占用过多的装配空间,两个安装孔的孔径适配常规的M4或者M5标准紧固件,凸台的宽度与本体宽度保持一致,不会额外增加零件的整体宽度尺寸,在狭小的装配空间内也能顺利完成安装。需要注意的是,安装时要保证零件底面与安装基面完全贴合,如果基面存在平面度误差,会导致零件安装后出现翘曲,凸台的定位精度会直接下降,严重时甚至会导致两个连接孔的同轴度偏差,螺栓无法顺利穿过。另外凸台的顶面与相邻零件的接触面之间需要预留0.1mm左右的装配间隙,避免加工误差导致零件装配后出现顶起的问题,影响整体结构的稳定性。

  在实际建模过程中,这类零件的建模逻辑非常清晰,先绘制矩形基底的草图拉伸得到主体结构,再在两端绘制凸台的草图拉伸成型,最后通过切除命令得到两个安装孔,再对所有锐边做倒角处理即可,建模时需要重点关注孔位的定位尺寸与凸台的位置尺寸,这些尺寸直接决定了零件能不能顺利完成装配,不需要做多余的装饰性结构,所有结构特征都服务于实际的装配与承载需求。这类零件虽然结构简单,但是在整套设备的装配链路里起到的作用非常关键,一旦尺寸出现偏差,会直接导致相邻的功能组件无法正常安装,甚至会影响整套设备的运行稳定性,所以在设计时需要反复核对配套部件的尺寸,确认安装空间的边界,保证零件安装后不会与周边的其他结构产生干涉。
