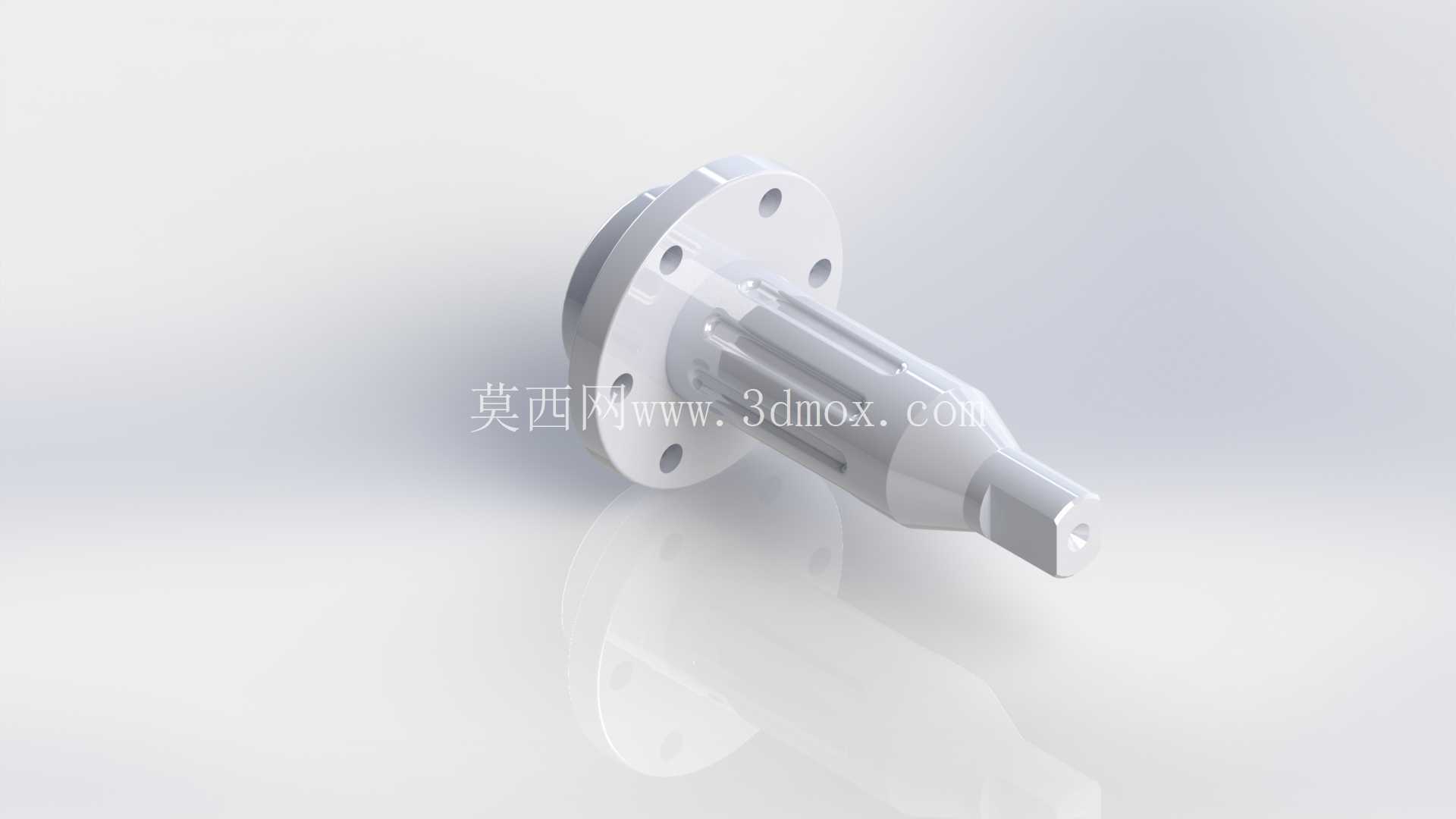

带法兰连接端花键轴类传动零件结构

　　这类带法兰端的花键轴零件，常见于中小功率传动链路的扭矩输出端，在轻工输送设备、小型机床进给机构、自动化生产线的分度传动单元中都有广泛应用，核心作用是实现动力输入端与执行端的刚性扭矩传递，同时依靠法兰端的安装孔完成轴向定位，避免传动过程中出现轴系窜动。从结构设计逻辑来看，法兰端的六个均布安装孔是按照圆周等分排布，孔位公差控制在H7级别，安装时配合六角螺栓与对面的连接法兰锁紧，法兰端面的粗糙度要求达到Ra1.6，保证结合面的贴合度，避免锁紧后出现应力集中导致的法兰变形。

　　轴身的花键段采用矩形花键结构，相比渐开线花键，矩形花键的加工难度更低，对中小扭矩场景的适配性更好，花键的齿侧间隙控制在0.02-0.04mm之间，既保证滑动配合时的顺畅度，又能减少传动回程误差，适合需要频繁做轴向滑移的传动场景。轴端的方头结构是为了配合手动调试环节使用，设备装配或者检修时，可以用扳手卡住方头转动轴系，检查传动链路的卡顿情况，方头的边角做了R0.5的倒角处理，避免应力集中导致的端头开裂。从安装边界来看，法兰盘的外径是整个零件的最大径向尺寸，安装时需要预留至少5mm的径向操作空间，方便螺栓的拧紧作业；轴段的总长度要匹配安装腔的轴向深度，花键段的长度要比配合的花键套长3-5mm，保证花键啮合时不会出现脱齿情况。

　　设计这类轴件的时候，首先要根据传递的额定扭矩核算轴身的最小直径，花键的齿根应力要做疲劳强度校核，避免长期交变载荷下出现断齿问题；法兰端的螺栓孔分布圆直径要和对接件的安装尺寸完全匹配，孔位的位置度公差不能超过0.05mm，否则安装时会出现螺栓无法穿入的情况。轴身的台阶过渡处全部做了圆角处理，没有尖锐的直角衔接，这是为了减少应力集中点，提升轴件的抗疲劳寿命，毕竟传动轴在运行过程中长期承受扭转和弯曲的复合载荷，应力集中点很容易成为裂纹萌生的起点。表面处理方面，整个轴件采用调质处理，硬度控制在HB220-250之间，花键齿面额外做高频淬火，硬度达到HRC45-50，提升齿面的耐磨性能，延长花键副的使用寿命。

　　实际选型替换的时候，要重点核对法兰安装孔的数量、分布圆直径、花键的模数和齿数、轴端方头的对边尺寸，这几个参数是直接决定零件能不能顺利装配的核心尺寸，哪怕有一个参数不匹配，都无法完成安装替换。另外，轴件的中心位置加工有中心孔，是加工时的工艺定位基准，所有外圆、花键、法兰端面的加工都是以两端中心孔作为定位基准，保证各个轴段的同轴度控制在0.02mm以内，避免轴系转动时出现径向跳动，影响传动平稳性。
