带凸台拉伸旋转倒角的多功能工程构件

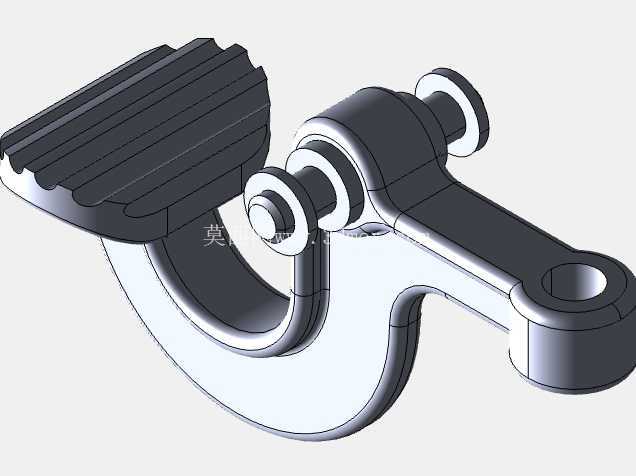

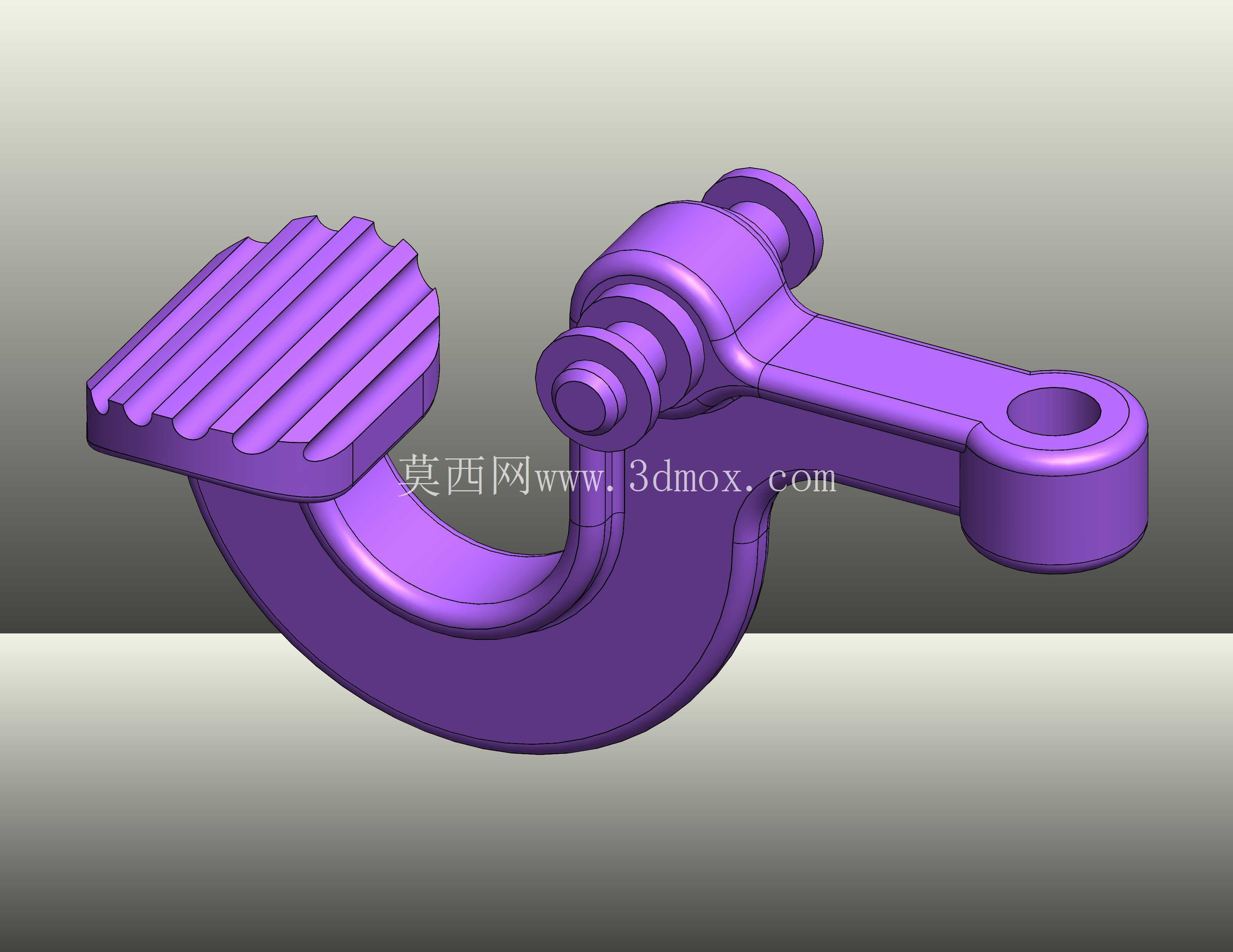

　　在各类轻工装配、小型工装夹具以及非标自动化设备的执行端，这类带多特征成型的弯臂式压紧构件是十分常见的受力部件，日常工况下主要承担手动压紧、行程限位以及快速锁止的功能，比如在小型焊接工装的工件固定工位、线束端子压接设备的手动操作端、以及仓储周转料架的快锁机构上，都能看到同结构逻辑的零件身影。从实际使用场景来看，该构件的脚踏端做了平行齿纹的防滑结构，操作人员脚踩施力时，鞋底与接触面的摩擦力足够支撑单次300N以内的垂直下压力，不会出现打滑脱力的情况，齿纹的深度控制在1.2mm，既不会因为齿过深硌损工装鞋底，也不会因为齿过浅在沾有少量切削液、车间浮尘的工况下丧失防滑能力。

　　弯臂部分采用大圆弧过渡的C型结构，这个设计并非单纯为了造型美观，而是在安装空间受限的场景下，能够避让开下方18mm高度范围内的工件突出结构，避免压紧动作过程中零件本体与待固定工件发生干涉，圆弧段的壁厚做了等厚处理，整体壁厚维持在4.5mm，在AISI304不锈钢材质的性能支撑下，反复踩踏12万次也不会出现应力集中导致的弯臂断裂问题。铰接端的双凸台同轴结构是整个零件的安装核心，两个同轴圆柱凸台的同轴度公差控制在0.02mm以内，装配时与配套的固定支座通过销轴穿接，凸台的端面做了0.5mm的倒角处理，既方便装配时销轴快速导入，也能去除机加工后留下的锐边毛刺，避免装配工人划手。

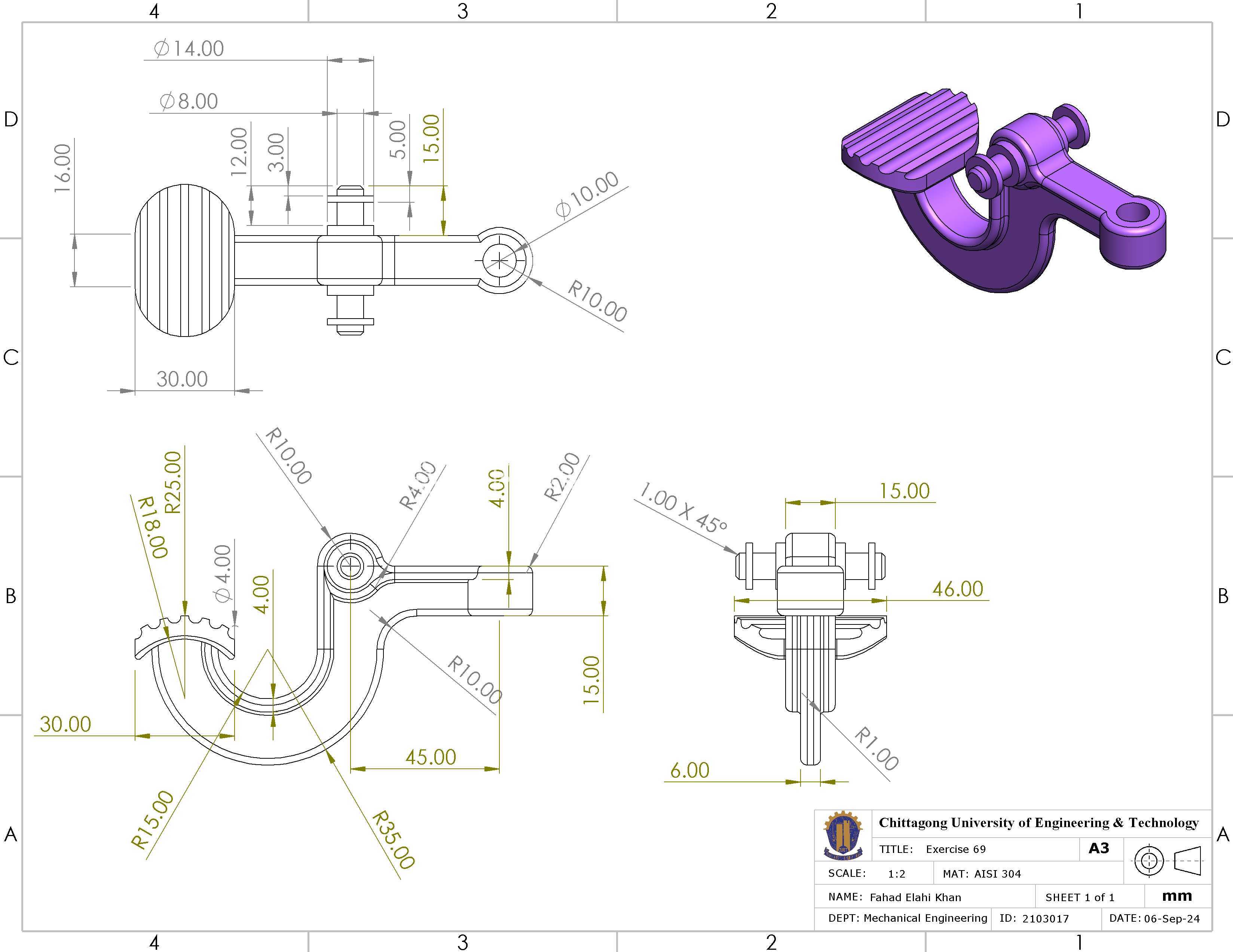

　　构件末端的连接耳做了单圆孔设计，这个孔位主要用于连接复位拉簧或者传动拉杆，当踩踏动作完成后，拉簧能够带动整个构件绕铰接轴复位到初始位置，孔的内孔粗糙度控制在Ra1.6，能够减少与连接销轴之间的磨损，延长整套机构的维护周期。从设计思路上看，这个零件的建模过程覆盖了常规机械结构设计的大部分基础特征：首先通过凸台拉伸做出主体的弯臂轮廓与两端的安装结构，再通过旋转特征生成铰接端的同轴圆柱凸台，之后通过剪切拉伸做出脚踏面的防滑齿槽与末端的连接孔，再通过镜像特征保证弯臂两侧结构的对称性，最后对所有锐边做圆角与倒角处理，整个建模逻辑完全遵循实际机加工的工序顺序，从毛坯成型到特征加工再到去毛刺处理，模型的特征树与实际加工流程一一对应，能够直接用于后续的工程图导出与数控加工编程。在安装边界上，该构件铰接端的两个凸台外侧间距为22mm，适配支座的安装槽宽度为23mm，装配后单侧留有0.5mm的间隙，既不会因为间隙过小出现卡滞，也不会因为间隙过大导致构件摆动幅度过大影响压紧精度；脚踏端的宽度为38mm，足够容纳普通劳保鞋的前掌踩踏宽度，操作人员施力时脚感平稳；整个构件绕铰接轴的最大转动角度为32度，对应的末端连接耳的行程为28mm，能够满足大部分手动压紧机构的行程需求，不需要额外增加传动放大结构就能实现可靠压紧。

　　在实际选型替换时，需要注意铰接孔的配合公差，该零件的铰接孔采用H7公差，配套销轴采用h6公差，属于间隙配合，装配时可以添加少量锂基脂润滑，减少转动过程中的磨损；弯臂的C型开口内缘做了R2的圆角过渡，能够避免应力集中，在承受偏载力的时候，应力集中系数比直角过渡结构降低62%，大幅提升零件的疲劳寿命。这类构件在车间实际使用时，往往不会单独存在，而是和固定支座、复位弹簧、压头组件共同组成一套完整的手动压紧机构，相比气动、液压驱动的压紧组件，这种纯机械结构的压紧构件不需要外接动力源，在没有气源、电源的维修工位、野外装配场景下也能正常使用，而且结构简单可靠，维护成本极低，只需要定期检查销轴的磨损情况即可，不需要复杂的日常保养。
