双耳带座铰接支撑机械零件结构

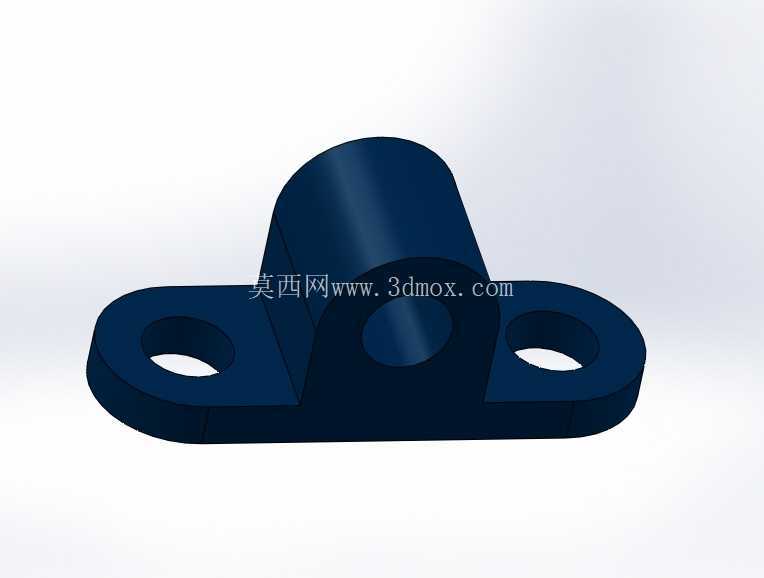

　　该零件属于典型的双耳铰接式支撑座类结构，在各类工业设备的连杆传动、摆动支撑、铰接限位场景中应用广泛，常见于自动化生产线的摆臂连接工位、小型工装夹具的翻转支撑点位、输送设备的导向杆铰接端，也可作为小型气动元件的尾部铰接座使用，承担传递径向载荷、限定摆动回转中心、为相邻运动部件提供稳定安装基准的作用。从结构功能来看，零件中部的半圆弧内孔是核心功能面，用于穿装铰接销轴，与配套的轴类零件形成间隙配合的回转副，可实现绕销轴中心的定角度摆动，内孔的加工精度直接决定铰接副的转动顺畅度与径向承载能力，设计时需根据配套销轴的公差带选取适配的配合等级，避免出现卡滞或旷量过大的问题。

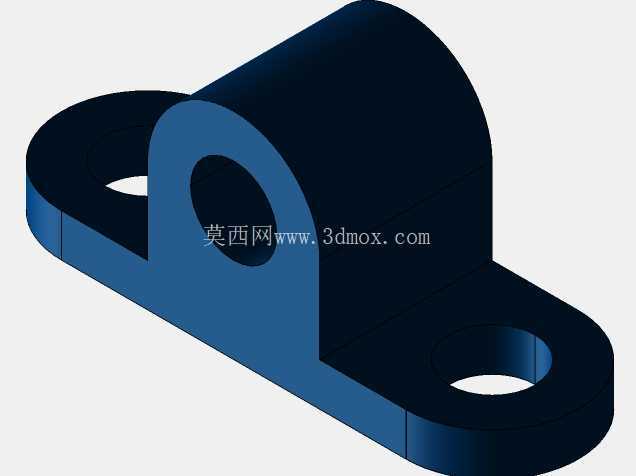

　　两侧向外延伸的安装耳板为一体化铣削成型结构，耳板上开设的同轴通孔用于穿装固定螺栓，可将整个支座锁紧在安装基准面上，两个安装孔的中心距、孔端面与基准面的平面度、孔轴线与中部铰接孔轴线的平行度，是直接影响安装后支座受力状态的关键形位公差，若平行度超差，会导致铰接销轴承受附加弯矩，大幅缩短销轴与支座的使用寿命。从设计逻辑来看，该零件采用对称式布局，中部支撑段做了加厚处理，用于提升铰接孔周边的结构刚度，避免受径向载荷时出现孔口变形；耳板与中部筒体的衔接位置做了圆弧过渡处理，可有效分散应力集中，在承受交变摆动载荷时，过渡位置不会因应力突变产生疲劳裂纹，适配频繁往复摆动的工况需求。

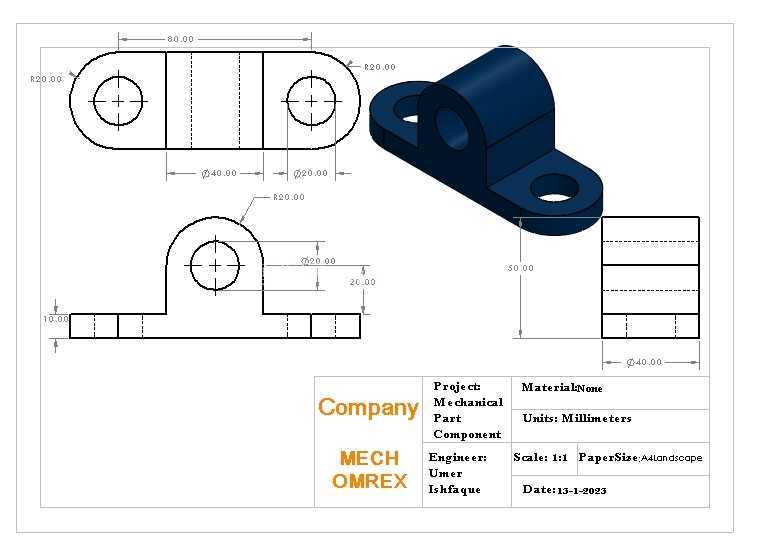

　　尺寸边界方面，零件整体横向总长度为80mm，两个安装孔的中心距为40mm，安装孔直径为20mm，中部铰接孔直径为40mm，支座总高度为30mm，耳板厚度为10mm，安装时需预留的横向安装空间不小于90mm，纵向空间不小于50mm，安装基准面的平面度需控制在0.05mm以内，才能保证两个耳板的安装面完全贴合，避免锁紧后零件产生内应力。从建模逻辑来看，该结构可通过基础特征叠加完成建模，首先绘制底部安装板的截面轮廓，拉伸生成底座基体，再绘制中部筒体的截面拉伸生成支撑筒体，之后对两个安装耳板的孔位进行切除，最后对所有锐边做倒圆角处理，建模过程中需注意各特征的尺寸约束与几何约束，保证两个安装孔的同轴度、安装孔与铰接孔的轴线平行度符合工程要求，生成的工程图包含主视图、俯视图、左视图与等轴测视图，完整标注了各定形尺寸与定位尺寸，可直接用于指导生产加工。

　　实际应用中，该类支座的材质通常根据载荷等级选取，轻载工况下可选用铝合金材质做阳极氧化处理，兼顾轻量化与防锈能力；中重载工况下可选用45号钢做调质处理，提升整体强度与抗冲击性能；若应用在腐蚀环境中，可选用304不锈钢材质加工，满足防腐蚀需求。安装时需注意，两个安装螺栓需采用对角锁紧的方式逐步拧紧，避免单侧受力导致耳板变形，铰接销轴装配时需涂抹适量润滑脂，降低转动过程中的摩擦阻力，延长铰接副的维护周期。
