压榨用穹顶镂空导流结构件设计

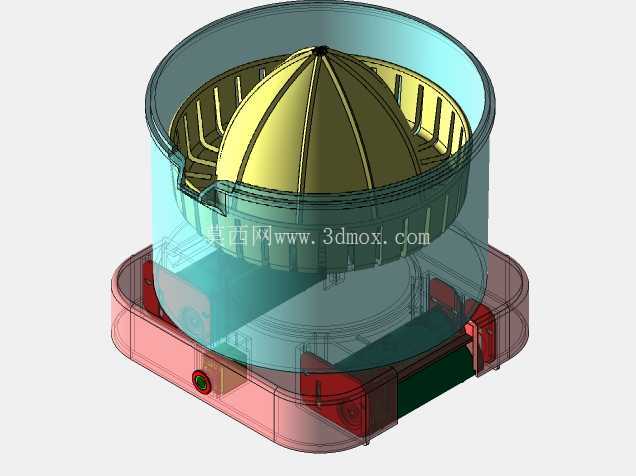

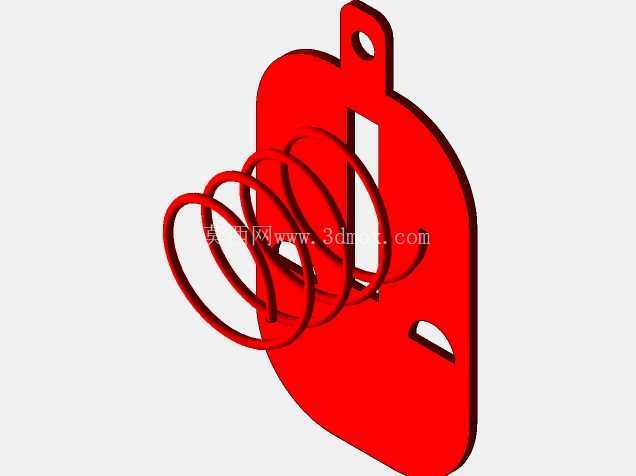

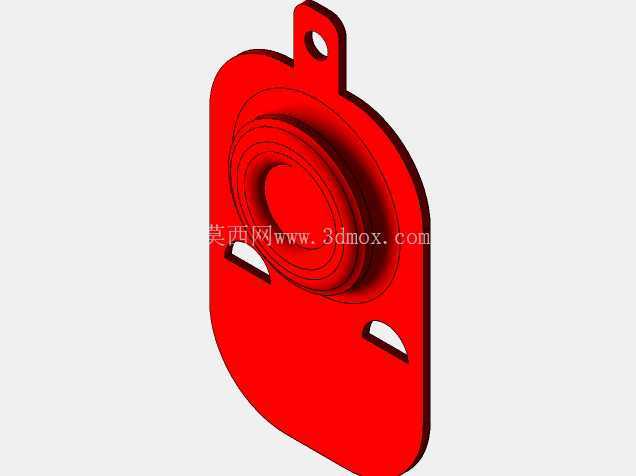

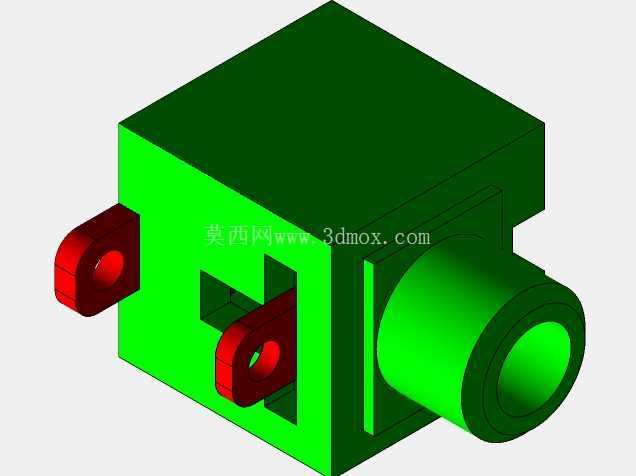

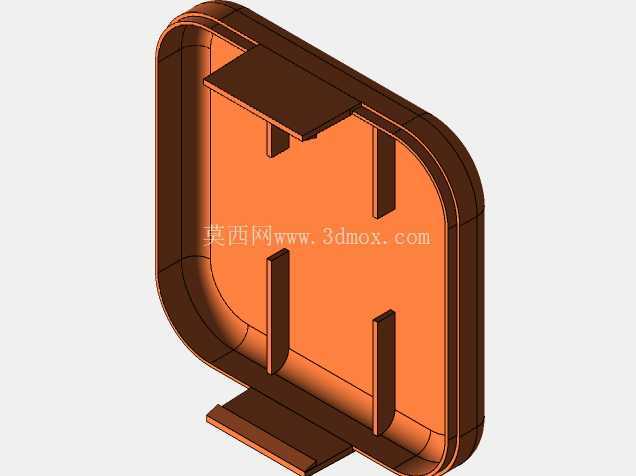

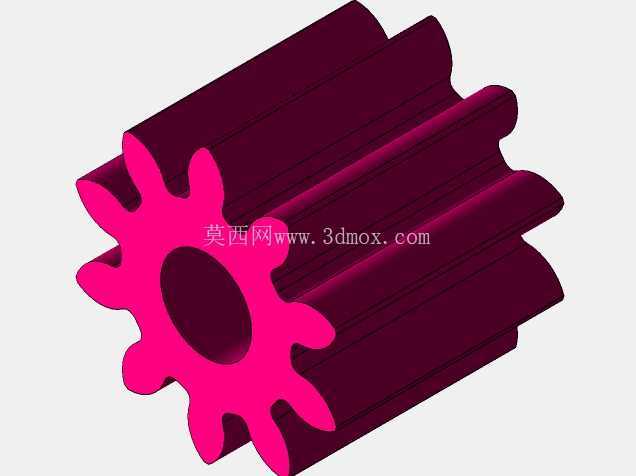

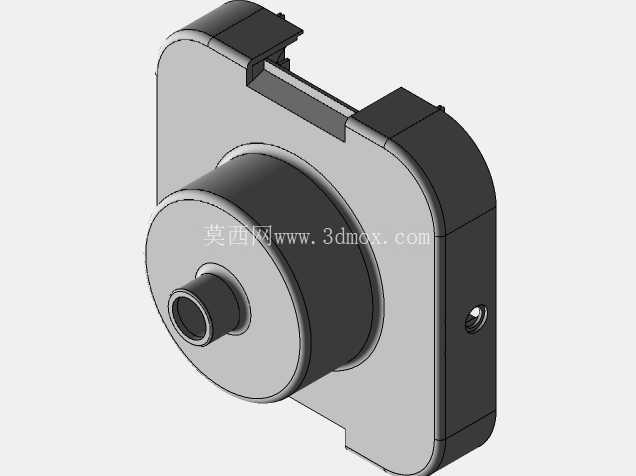

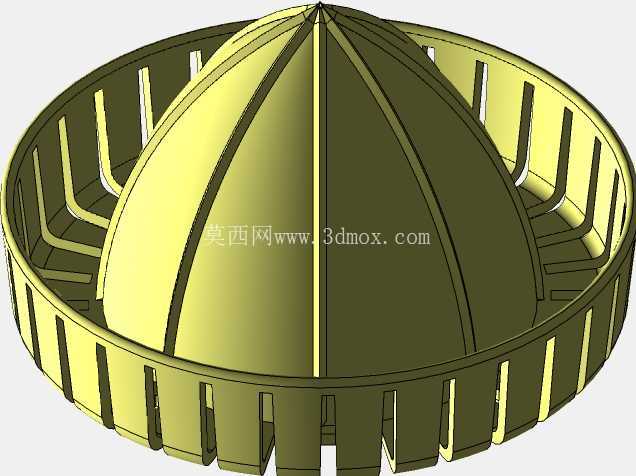

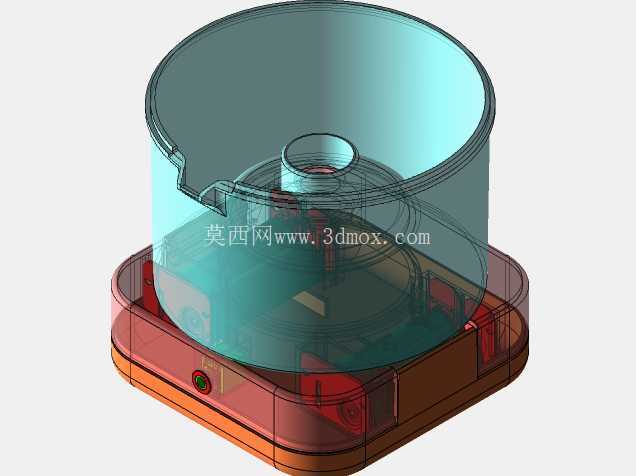

　　设计时首先要平衡承压能力与过流面积的矛盾：穹顶的弧面结构相比平面盖板能更好地分散垂直方向的压榨力，减少应力集中点，避免长期受压出现形变；周向均匀分布的竖向镂空槽，槽宽需要根据处理物料的粒径确定，既要保证液体顺畅流出，又要阻挡固体料渣随液体排出，造成后续过滤环节的负担。从结构细节来看，穹顶的锥度设计经过反复校核，过小的锥度会让料液在穹顶表面滞留，顺着构件边缘流淌无法快速进入集液腔，过大的锥度则会降低构件的整体刚性，在高压压榨工况下容易出现焊缝开裂或者筋条变形的问题。在食品加工、农产品初处理的固液分离压榨工序中，这类穹顶式镂空构件是立式压榨设备的核心导流承压部件，日常接触的果蔬汁榨取、油料作物初榨、糟渣脱水环节都能见到这类结构的身影，它直接决定了压榨过程中料液的排出效率与料层的受压均匀度。从实际工况出发，这类构件安装在压榨腔的顶部出料端，工作时需要承受压料机构传递的垂直挤压力，同时要让被压榨物料析出的液体顺着镂空缝隙快速导出，避免料液在压榨腔内积存形成反压，降低压榨脱水的效率。

　　底部的环形法兰边是安装定位的核心边界，法兰上的安装孔位需要和压榨腔的上端法兰完全匹配，安装时要保证穹顶的中心轴线和压榨螺杆的轴线重合，否则压料盘下行时会出现偏载，局部压力过大导致筋条断裂，局部压力过小则会出现料层压榨不匀、残液率超标的问题。周向的竖向筋条并非等厚设计，靠近穹顶顶部的位置筋条厚度更大，因为这个区域是压料盘最先接触、受力最大的位置，向下靠近法兰边的位置筋条厚度逐步收窄，在保证整体强度的前提下尽可能扩大过流通道的面积，提升排液效率。筋条之间的镂空槽边缘做了小圆角过渡，避免锐角划伤物料纤维，也防止长期使用后边缘出现应力疲劳崩缺，崩缺的碎屑掉入料液中会造成异物污染，这在食品加工场景中是必须规避的风险。

　　这类构件的材质通常选用食品级304不锈钢，建模时需要重点考虑筋条与穹顶主体、底部法兰的连接过渡，所有转角位置都要做圆角处理，避免出现卫生死角，方便生产后的CIP清洗作业，防止物料残渣积存滋生细菌。从安装边界来看，构件的整体外径要比压榨腔的内径小2-3mm，预留热胀冷缩的间隙，避免高温压榨工况下构件膨胀卡滞在腔体内；穹顶的高度要和压料盘的下行行程匹配，保证压料盘到达下限位时，穹顶顶部和压料盘之间保留足够的料层压缩空间，不会出现硬接触撞坏构件的情况。

　　在实际生产验证中，这类镂空穹顶结构相比传统的平面打孔滤板，排液效率能提升30%左右，因为弧面结构能让析出的液体顺着穹顶斜面快速流向四周的镂空槽，不会在平面上形成液膜阻碍后续液体排出；同时穹顶的拱型结构能承受比平面滤板高40%的垂直压力，在处理高纤维、高硬度的压榨物料时，不容易出现变形损坏的问题。建模过程中需要对筋条的受力做有限元校核，在额定压榨压力下，筋条的最大形变不能超过0.2mm，否则长期循环受压会出现金属疲劳，导致筋条断裂；镂空槽的排布要保证周向的过流面积均匀，避免局部排液不畅导致料层含水率不均，影响后续的烘干或者发酵工序。另外，构件表面的粗糙度要控制在Ra0.8以下，减少物料粘附，降低清洗难度，这对于食品加工场景的卫生要求至关重要。
