双孔安装式铰接支撑座结构练习模型

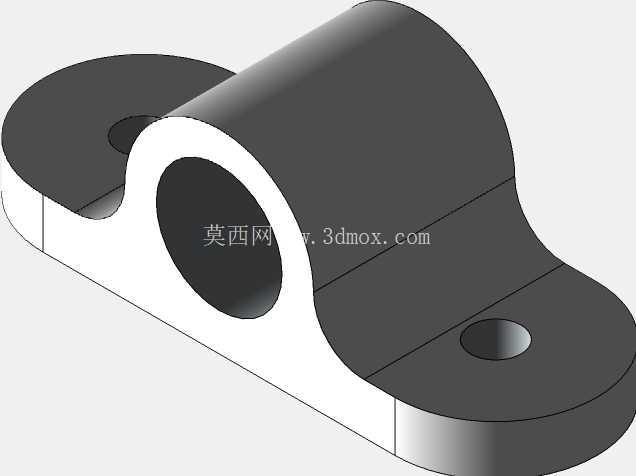

　　该铰接支撑座属于小型传动系统中的常用连接件，多应用在轻载连杆机构、小型设备翻转支撑位、工装夹具的铰接点位上，日常工况下主要承担径向铰接载荷，同时通过两侧的安装孔完成与基座的固定连接，避免铰接轴工作时出现径向窜动。从结构设计逻辑来看，主体采用中间高两侧低的流线型过渡结构，中间的通孔为铰接轴配合位，孔壁预留了足够的壁厚来承受铰接转动时的挤压应力，避免长期转动磨损后出现孔位失圆的问题；两侧的翼板做了圆弧平滑过渡，没有尖锐的直角棱边，既可以降低应力集中系数，也能避免安装过程中划伤操作人员。

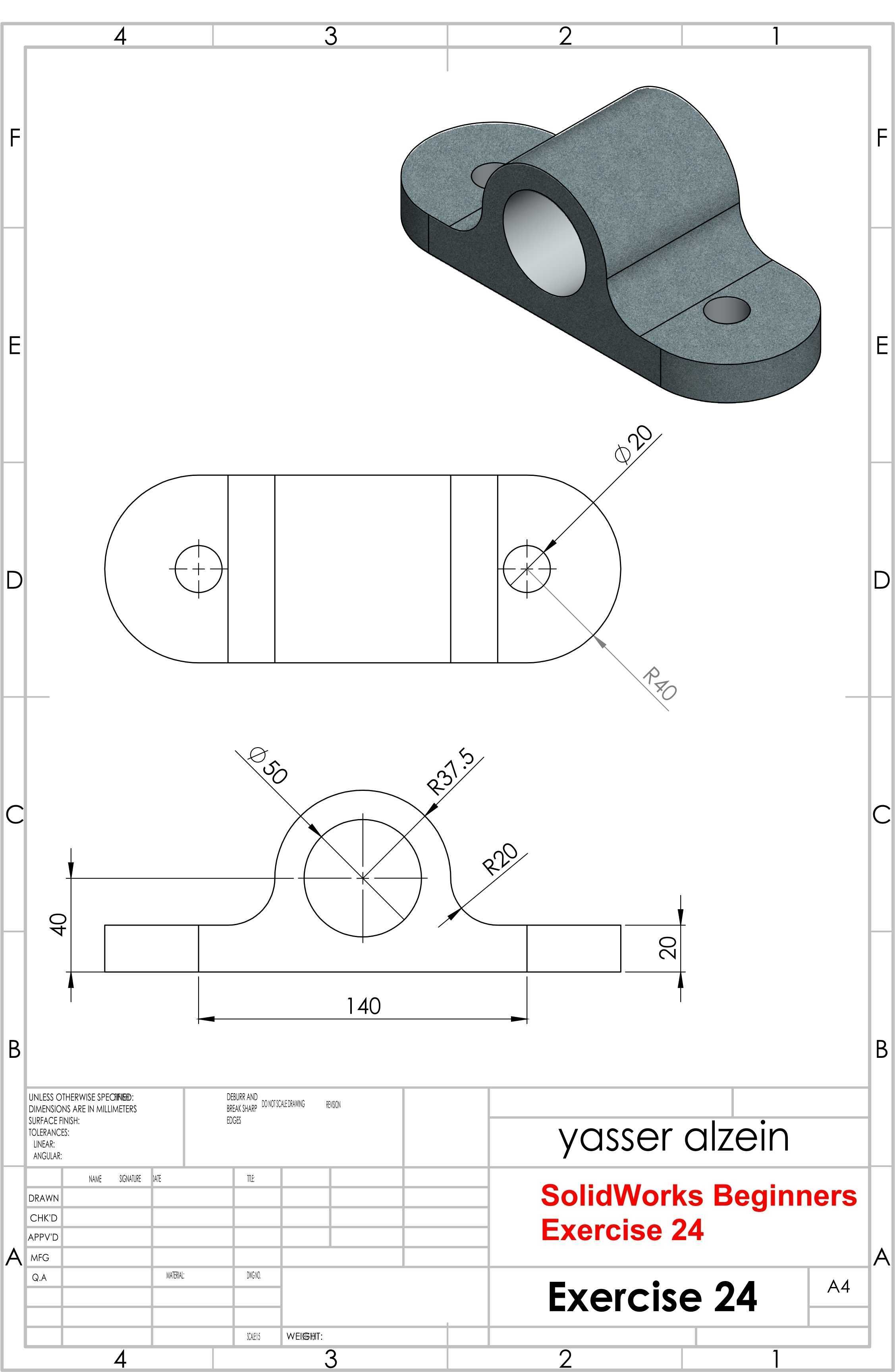

　　两侧翼板上的安装孔为沉孔设计，安装时螺栓头部可以完全沉入孔内，不会突出零件表面干涉周边连杆的转动轨迹，两个安装孔的中心距经过匹配计算，能够保证螺栓锁紧后支撑座不会出现绕铰接中心的偏转，固定状态下的稳定性足够应对日常轻载工况。设计过程中首先确定中间铰接孔的公称直径，这一尺寸直接决定了适配铰接轴的规格，也决定了整个支撑座的承载能力上限，之后根据安装面的可用空间确定两侧翼板的延伸长度，翼板的厚度根据螺栓的公称尺寸匹配，保证螺栓锁紧时翼板不会出现压溃变形。中间铰接孔的外圆做了加厚处理，加厚区域的外径比铰接孔直径大出两倍以上，保证孔壁有足够的刚性承受径向载荷，不会在受力时出现孔位椭圆变形。

　　翼板与中间筒体的过渡位置采用大圆角过渡，圆角半径不小于翼板厚度，最大化降低应力集中的风险，避免长期交变载荷下过渡位置出现疲劳裂纹。从安装边界来看，零件整体为对称结构，安装时不需要区分左右方向，降低了现场装配的出错概率；底部安装面为完整平面，平面度公差控制在合理范围内，能够与安装基座完全贴合，避免锁紧后出现附加内应力。中间铰接孔的轴线与底部安装面保持平行，平行度公差满足铰接传动的精度要求，不会出现铰接轴卡滞的问题。零件整体高度控制在较低水平，重心贴近安装面，工作时的稳定性更好，即使承受一定的侧向冲击载荷也不容易出现松动。

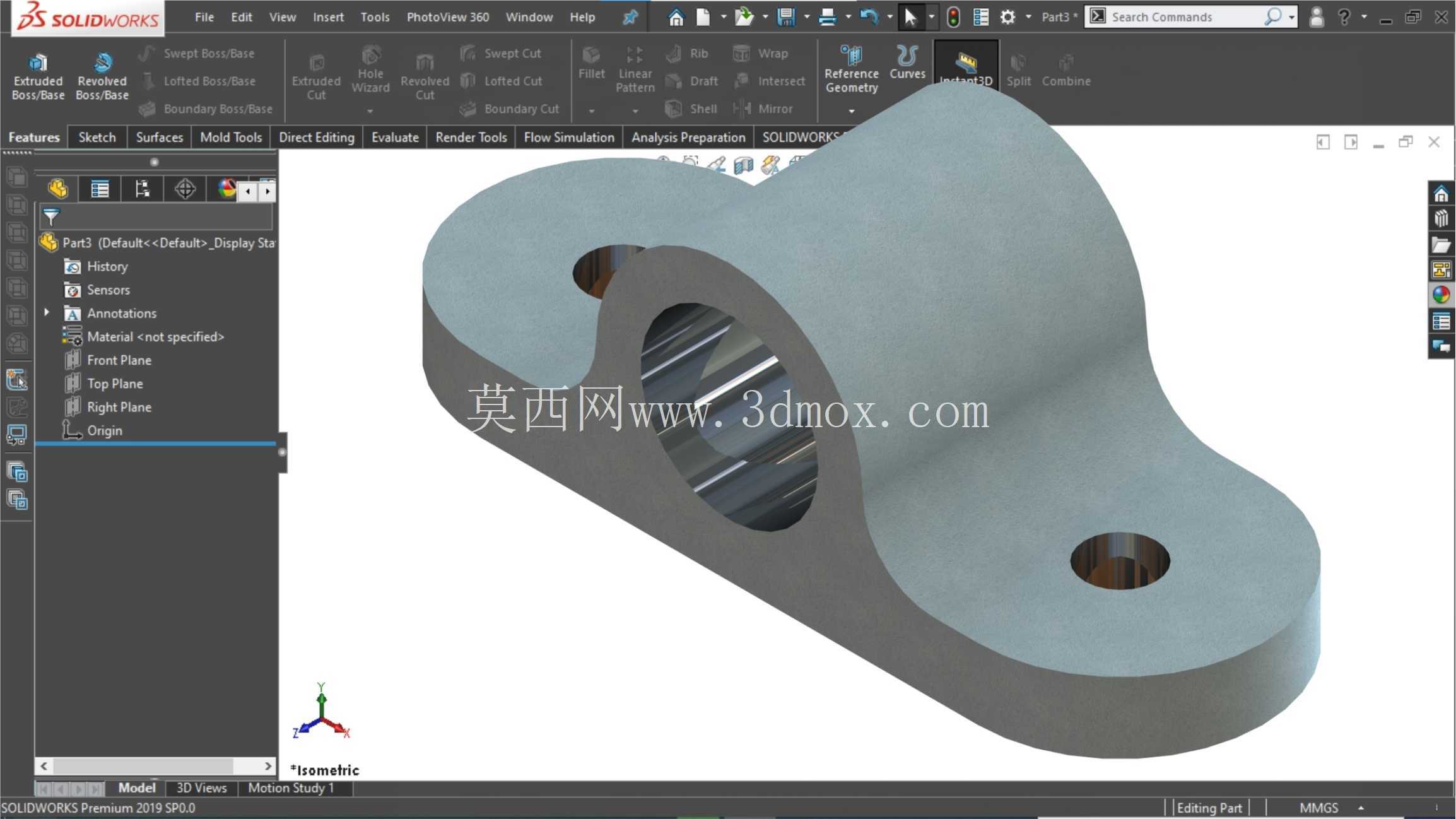

　　建模过程中优先采用对称建模思路，先绘制单侧截面草图再通过镜像完成整体轮廓，之后对安装孔、铰接孔进行切除，最后添加过渡圆角，整个建模逻辑符合常规机械零件的设计流程，适合初学者掌握基础的拉伸、切除、镜像、圆角等特征命令的使用，理解机械零件从功能需求到结构落地的设计逻辑。实际应用中这类支撑座不需要做额外的表面处理，常规的切削加工后去除毛刺即可投入使用，加工难度低，互换性强，损坏后可以快速替换，不需要复杂的维护流程。在小型自动化设备的连杆翻转机构、工装夹具的转动连接位、小型输送线的挡料机构铰接点上都能看到这类结构的应用，虽然零件体积小，但属于机构中不可或缺的基础连接件，其尺寸精度直接影响整个铰接机构的转动顺畅度与使用寿命。
