手持便携吹风机外观结构三维数模

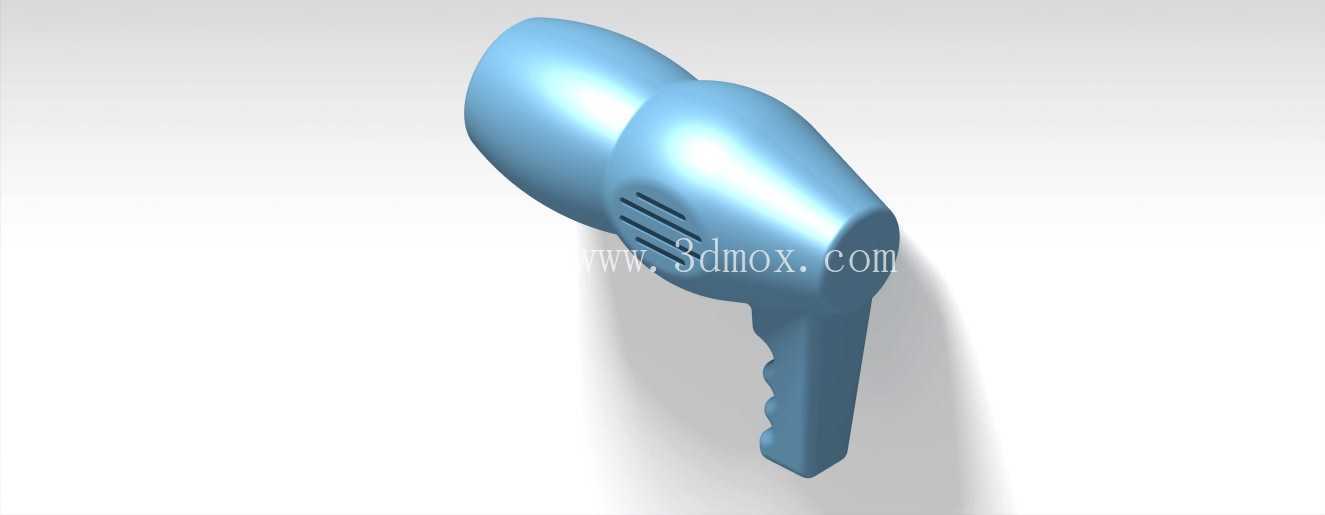

　　日常家用场景中，手持吹风机是理发后快速干发、美发造型的常用手持设备，在美发门店、酒店客房、家庭卫浴场景都有极高的使用频次，这类手持设备的结构设计需要兼顾握持手感、风道效率、外观辨识度多个核心维度，不能只追求外观曲面的流畅度而忽略实际使用中的操作便利性。从结构设计的角度看，这款手持吹风机的整体轮廓采用一体化流线型曲面过渡，风筒主体与手柄的衔接处做了大圆角顺滑处理，没有生硬的棱角转折，一方面可以降低注塑生产时的应力集中风险，减少壳体成型后的翘曲变形概率，另一方面握持时手柄与手掌的贴合度更好，长时间手持操作不容易产生硌手的疲劳感。

　　手柄侧面设计的内凹指位结构，是结合人体手掌抓握时的手指自然弯曲弧度做的曲面适配，每个指位的凹陷深度控制在3-5mm区间，既能够让手指自然卡入定位，避免使用过程中手滑脱落，又不会因为凹陷过深导致壳体内部的走线空间被过度挤压，影响内部电机、加热组件、控制线路的排布空间。风筒部分的进风侧设计了多道平行的格栅式进风口，格栅的间隙宽度控制在2mm以内，既能够保证进风面积满足风机的风量需求，避免进风阻力过大导致电机负载升高、噪音变大，又可以阻挡外部的发丝、大颗粒灰尘进入风筒内部，缠绕风机叶轮或者附着在加热丝上带来安全隐患。进风格栅的排布方向顺着风筒的曲面走向做了弧度适配，没有破坏整体外观的流线一致性，不会出现格栅突兀割裂外观曲面的问题。风筒的出风端做了微收窄的口径设计，这种渐缩式的出风结构可以对风机吹出的气流做一定的汇聚作用，让吹出的气流更集中，提升干发时的气流利用效率，减少无效气流的散逸，实际使用时不需要把风筒靠得太近就能获得足够的吹风力度。从内部安装边界来看，风筒的内腔直径预留了足够的空间容纳离心式风机、PTC加热组件、温控保护模块，壳体的壁厚设计均匀，整体保持在2.2-2.5mm的常规注塑壳体壁厚区间，加强筋的排布顺着壳体的曲面走向布置，筋位厚度控制在壁厚的0.6倍左右，避免壳体表面出现缩痕影响外观质感。

　　手柄的内腔预留了按键安装位、电源线出线位的空间，手柄尾部的出线位置做了圆弧过渡的护线套安装槽，可以安装软质橡胶护线套，避免电源线反复弯折后出现线芯断裂的问题。在结构装配的设计上，上下壳体的连接采用卡扣加螺丝的组合固定方式，卡扣分布在壳体的周圈位置，螺丝柱隐藏在手柄尾部的装饰盖内侧，既能够保证壳体装配后的连接强度，避免使用过程中出现壳体异响、接缝不均的问题，又不会让螺丝外露破坏外观的整体整洁度。这款吹风机的整体尺寸控制符合手持设备的常规尺寸区间，风筒主体长度约180mm，手柄长度约120mm，整体重量控制在400g以内，单手握持操作时的重心落在手掌靠近虎口的位置，长时间举持操作手臂不容易产生酸胀感。

　　从实际使用的功能适配来看，这种一体化流线型的外壳结构没有多余的凸起装饰件，表面光滑无清洁死角，日常使用后沾附的发丝、灰尘很容易擦拭清理，不会出现污垢藏在结构缝隙里难以清洁的问题。风道的内壁设计做了顺滑过渡处理，没有突兀的台阶或者直角结构，气流在风筒内部流动时的风阻更低，能够有效降低风机工作时产生的气流噪音，提升使用时的听觉舒适度。壳体的曲面分模线设置在外观的侧面视觉弱化位置，分模线的贴合精度控制在0.1mm以内，装配后上下壳体的接缝均匀，不会出现明显的错位或者段差，保证外观的精致感。
