螺旋轨道重力滚球运动仿真结构

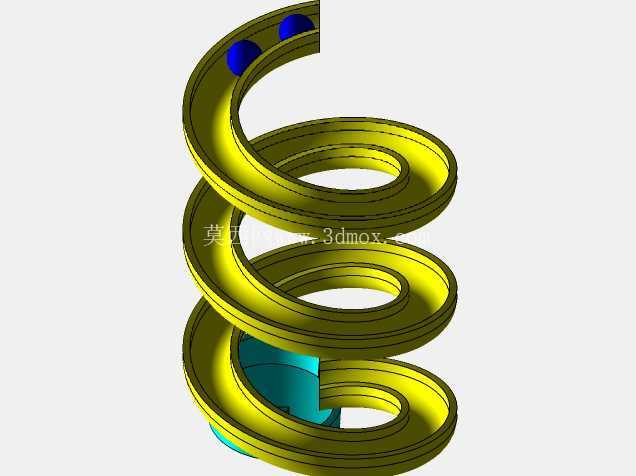

　　设计之初最先敲定的是螺旋升角的取值范围，要兼顾小球滑行的流畅度与过程可观测性，升角过大会导致小球加速过快直接脱离轨道，升角过小则会出现卡顿停滞，经过多轮迭代最终将每一圈螺旋的升角控制在6度到8度之间，轨道截面采用内凹圆弧设计，圆弧半径比小球半径大1.2毫米，既可以给小球预留足够的滚动间隙，又能通过两侧的限位边防止小球在滑行过程中因离心力甩出。整个螺旋段采用等距变径的曲面过渡逻辑，最上端的入口段轨道直径略小，刚好卡住小球的初始放置位置，避免放置时小球直接滑落，向下每延伸一圈轨道直径平缓放大0.8毫米，到最下端的承接座位置，轨道出口与承接座的入料口同轴度误差控制在0.2毫米以内，保证小球滑出后能精准落入承接座的储料腔中。这套螺旋轨道重力滚球结构，最初是为高校机械原理课程的实体接触力学验证实验开发的演示教具，后续也被应用在工业展厅的科普互动装置、自动化物料分拣的柔性滑道测试环节中，核心是通过连续螺旋曲面的导向，让硬质小球在重力作用下沿既定轨迹完成无动力滑行，过程中可直观观测刚体接触碰撞、摩擦损耗、重力势能转化的实际状态，为非标滑道设计、物料无动力输送结构的参数校准提供可视化参考。

　　承接座采用带挡边的杯状结构，内壁做了1度的脱模斜度，底部预留了3毫米的缓冲平面，小球落入时不会出现反弹跳出的情况，同时挡边高度设置为小球直径的1.5倍，即使小球滑出时带有少量切向速度，也会被挡边拦截最终停在承接座内部。从安装边界来看，整个结构的垂直总高度为220毫米，螺旋段的最大外轮廓直径为85毫米，底部承接座的安装法兰直径为60毫米，法兰上均匀分布3个直径5毫米的安装孔，孔位中心距为48毫米，可以直接通过M4螺栓固定在实验台或者展示台的平面上，不需要额外设计定制安装支架。

　　在做实体接触仿真设置的时候，要将轨道与小球的接触类型设置为无穿透实体接触，摩擦系数根据实际选用的3D打印PLA材料属性设置为0.18，重力方向垂直向下，加速度取标准值9.8m/s²，求解器步长设置为0.001秒，才能精准捕捉小球在螺旋弯道处的接触应力变化、以及每一圈滑行时的速度波动。实际测试中发现，螺旋段与下端承接座的衔接位置是最容易出现卡滞的区域，最初的设计是轨道直接截断对接承接座入口，小球滑到此处时会因为轨道截面突变出现磕碰，后续将衔接段做了15毫米长度的顺滑过渡，把轨道末端的圆弧截面逐渐展平与承接座入口平面齐平，彻底解决了卡滞问题。

　　另外轨道上端的起始位置设计了一个内嵌的半球形定位凹坑，直径比小球大0.5毫米，深度为小球半径的三分之一，放置小球时不需要刻意对准，只要放在起始段区域就会自动滑入定位凹坑保持静止，启动仿真或者实际演示时，只需要给小球一个微小的初始扰动就可以开始沿轨道滑行，不需要额外施加初始推力，能最大程度还原纯重力作用下的运动状态。这套结构除了教学演示用途外，其螺旋曲面的设计逻辑还可以迁移到小型零件的无动力输送滑道设计中，比如五金行业的螺丝、铆钉排序送料，只需要根据输送零件的外形尺寸调整轨道截面形状、螺旋升角参数，就可以实现零件的靠重力自动排序送料，不需要额外配置振动盘等动力送料机构，能有效降低小型送料结构的制造成本与运行噪音。在建模过程中，螺旋曲面的生成采用投影曲线引导放样的方式，先绘制不同高度的螺旋截面轮廓线，再通过3D草图将各段轮廓的衔接点顺滑连接，放样时设置相切约束，保证整个轨道内表面的曲率连续，不会出现局部凸起或者凹陷影响小球滑行。轨道的壁厚设置为2.5毫米，既可以保证3D打印或者机加工时的结构强度，不会因为小球长期碰撞出现变形，又不会因为壁厚过大增加不必要的重量。
