多轮组简易皮带传动练习结构

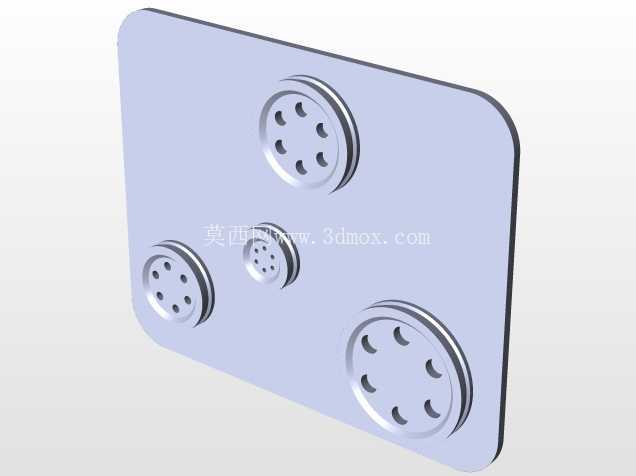

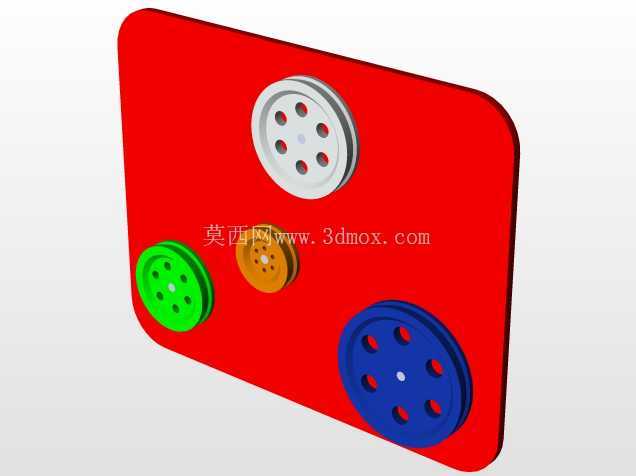

　　这套多轮组皮带传动结构，主要面向机械设计入门阶段的结构认知、建模练习与传动原理验证场景，也可作为小型非标设备传动单元的原理验证参考载体。日常在轻工输送设备、小型实验台架、教学演示教具的开发环节，设计人员常需要快速验证多轮系皮带传动的布局合理性，这套结构刚好能覆盖这类场景的基础验证需求，不需要额外搭建复杂的重载传动架构，就能直观呈现皮带在不同轴距带轮间的动力传递路径。从功能特性来看，这套结构采用平板式安装基板作为承载基础，四个不同直径的带轮按照错落布局固定在基板上，能够实现单输入多输出的动力分流传递，也可通过调整带轮的排布位置，改变传动比与动力输出方向，适配不同的动力传递需求。

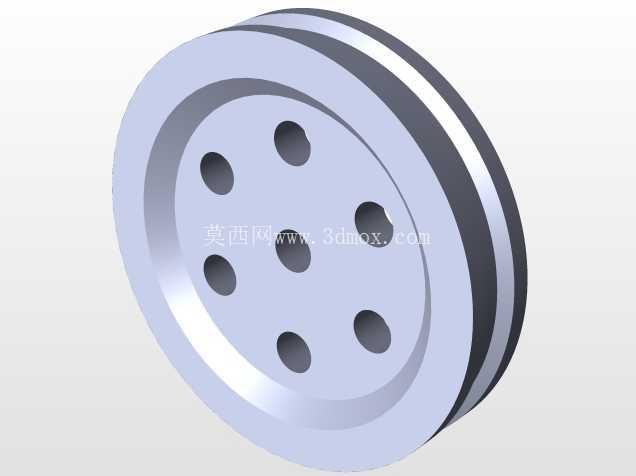

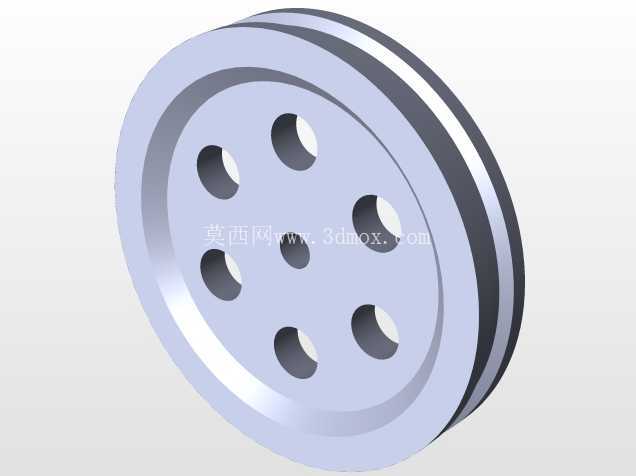

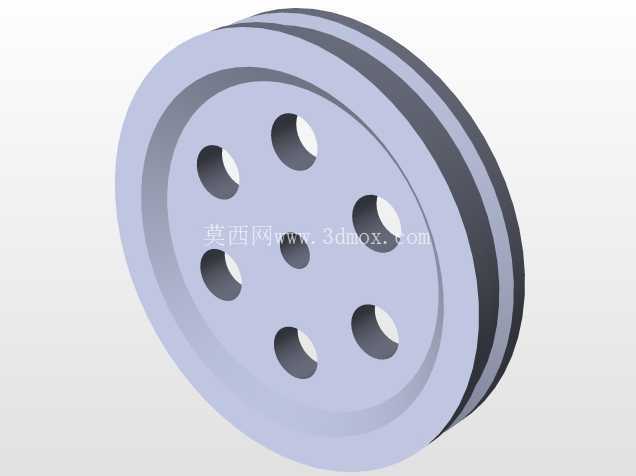

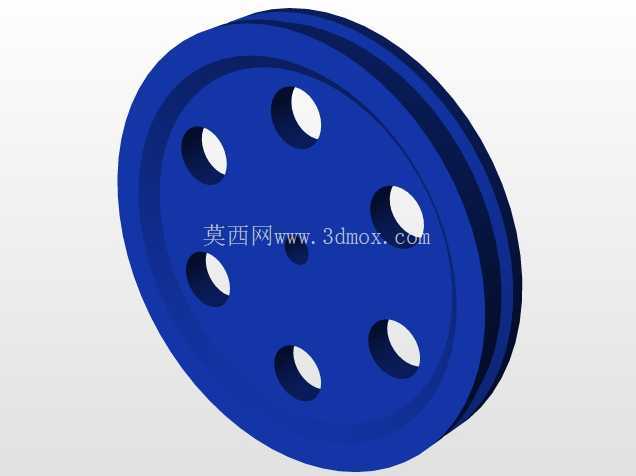

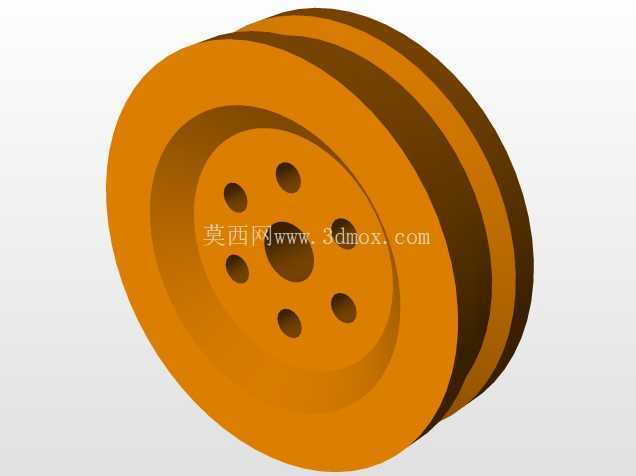

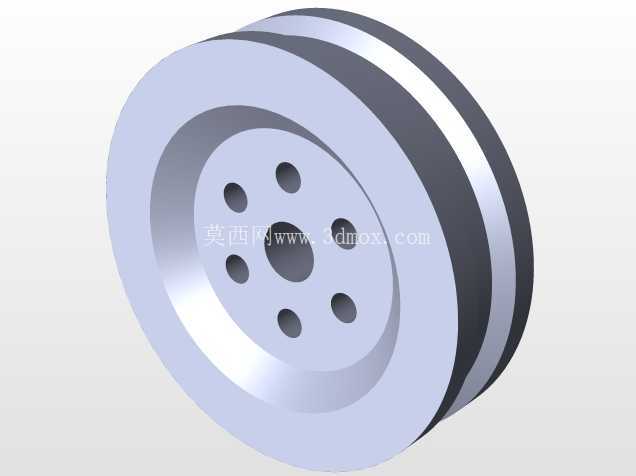

　　带轮边缘做了限位凸缘设计，能够避免皮带运转过程中出现跑偏、脱轮的问题，带轮端面的均匀开孔既可以降低整体结构重量，也能作为动平衡调整的工艺孔，减少高速运转时的径向跳动量。设计思路上，这套结构没有采用复杂的张紧调节机构，而是通过固定轴距的布局来保证皮带的初始张紧力，简化了整体结构的零件数量，降低了加工与装配的难度，非常适合入门阶段的设计者理解带传动的核心约束条件——即中心距、带轮直径、包角三者之间的匹配关系。在布局带轮位置时，特意将大小带轮错落排布，保证小带轮的包角满足传动效率要求，避免因包角过小出现皮带打滑、动力传递损失过大的问题。

　　安装边界方面，承载基板采用圆角矩形设计，四个边角做了圆弧过渡，避免安装过程中出现锐边划伤的问题，基板上的带轮安装孔位按照同轴度要求做了位置公差约束，保证带轮安装后端面与基板平面垂直，减少皮带运转时的侧向磨损。整体结构的安装基准面为基板背面，可通过螺栓直接固定在设备的安装平台上，不需要额外设计转接安装座，安装孔位的间距预留了标准紧固件的操作空间，装配时不需要特殊工装就能完成全部零件的组装。

　　从实际使用的角度来看，这套结构不需要配套复杂的润滑系统，日常维护仅需定期检查皮带的张紧度与磨损情况即可，运转过程中噪音低、传动平稳，适合作为低速轻载场景下的动力传递单元，也能帮助刚接触机械设计的人员快速理解带传动的失效形式，比如皮带打滑、疲劳损坏、带轮磨损等常见问题的产生机理，在建模练习过程中掌握带轮类零件的建模规范、装配约束的添加逻辑，以及运动仿真时接触参数的设置方法。在做小型非标设备的方案迭代时，也可以直接参考这套结构的轮系布局，根据实际需要传递的功率、转速比调整带轮直径与中心距，快速搭建出适配项目需求的传动单元，减少前期方案验证的时间成本。需要注意的是，这类简易皮带传动结构仅适用于轻载、转速不高的场景，如果需要传递更大扭矩，还需要在现有结构基础上增加张紧轮、更换高强度传动带，同时校核带轮轴的抗弯强度，避免长期运转出现轴变形导致的传动精度下降问题。
