带侧装夹块法兰底座立式支撑座结构

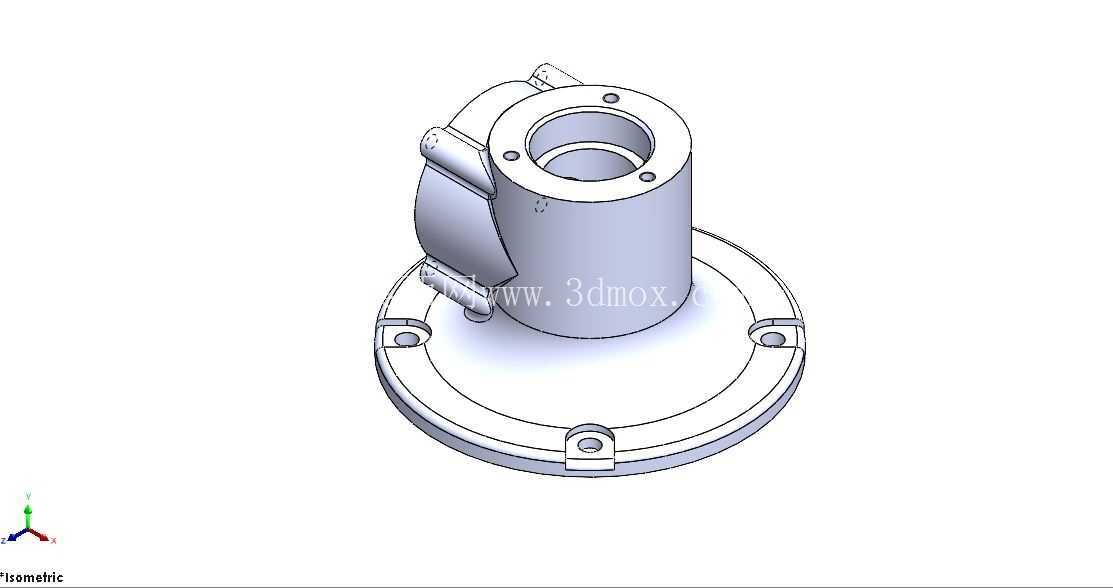

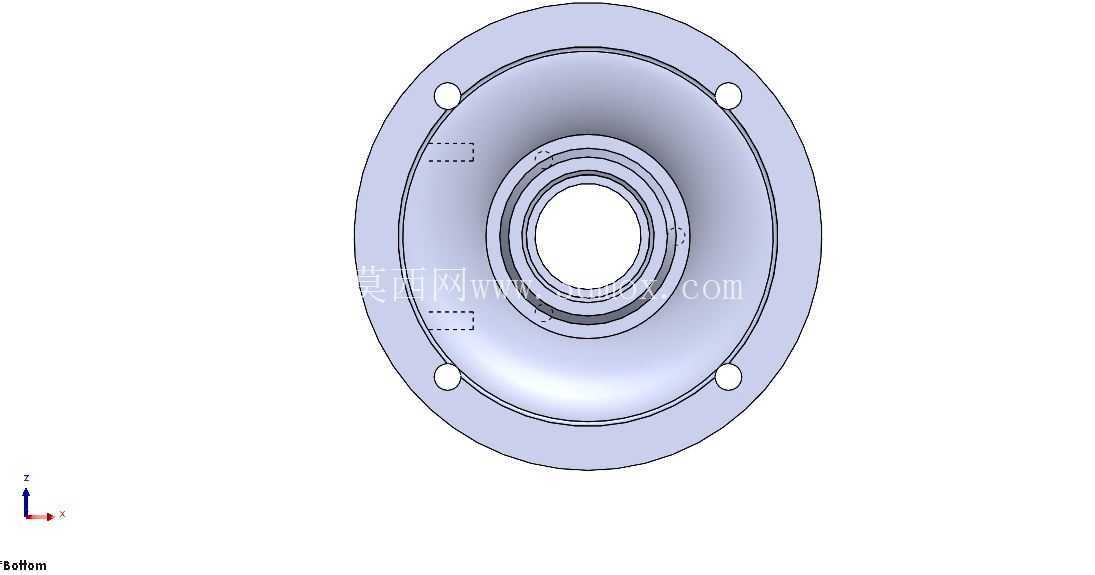

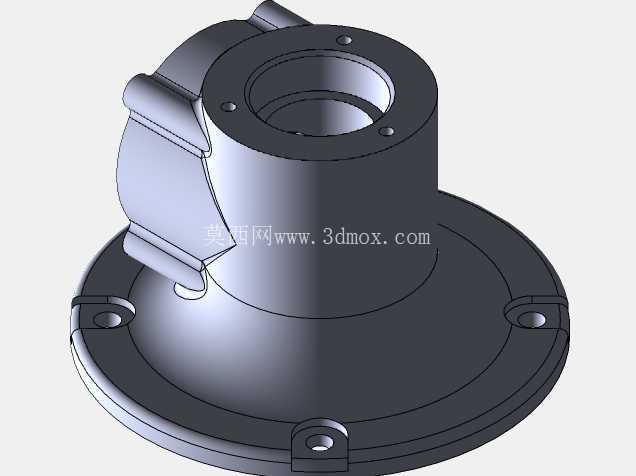

　　这类带侧装夹块的法兰底座立式支撑结构，常出现在中小型自动化生产线的物料承托工位、检测设备的探头安装立柱、以及小型流体管路的阀组固定场景中，核心作用是为上方搭载的功能部件提供稳定的垂直支撑，同时通过侧部的夹装结构实现配套杆件、管线的同步固定，减少设备内部的独立安装点位，压缩整体装配空间。从结构功能来看，底部圆形法兰盘是主要的承载受力基础，盘面上均匀分布的沉头安装孔可配合内六角螺栓将整个支座固定在设备台面、机架型材或者预埋安装板上，沉孔设计能够让螺栓头完全没入法兰盘面，避免突出的螺栓头干涉其他周边部件的运动轨迹，也能减少安装面的凸起积尘问题，适配食品加工、电子无尘车间这类对台面整洁度有要求的应用场景。

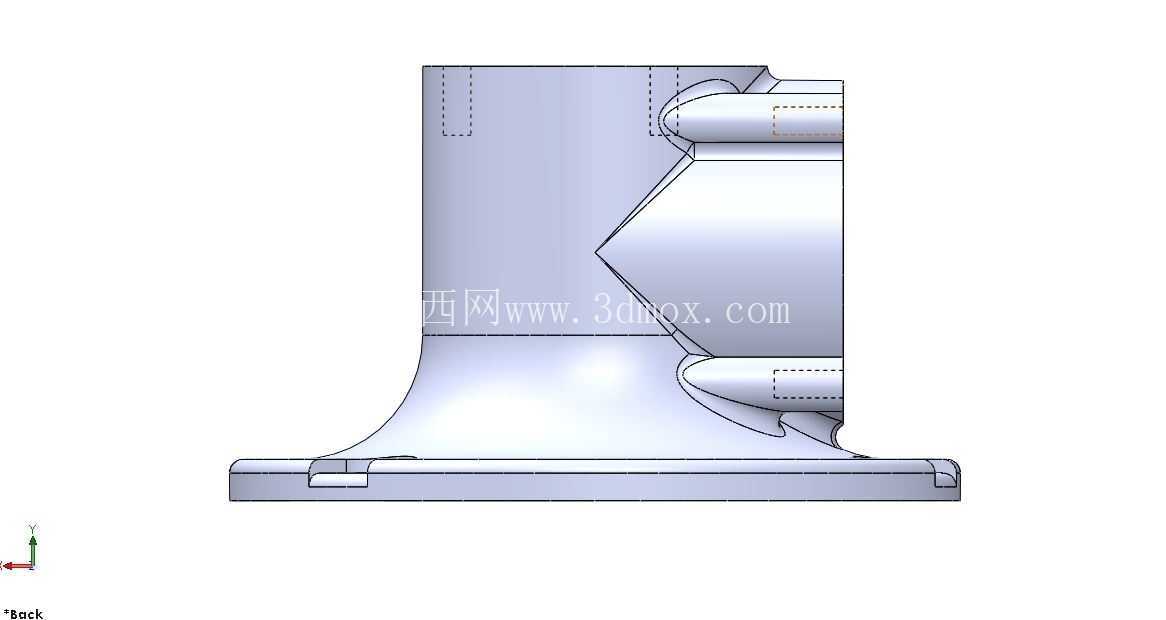

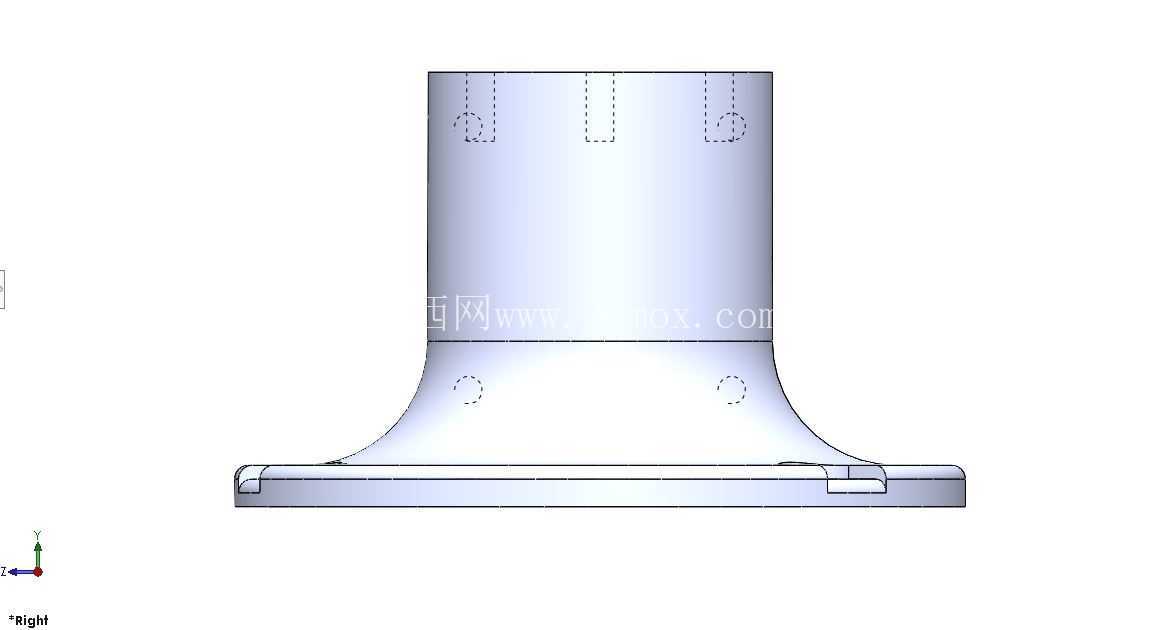

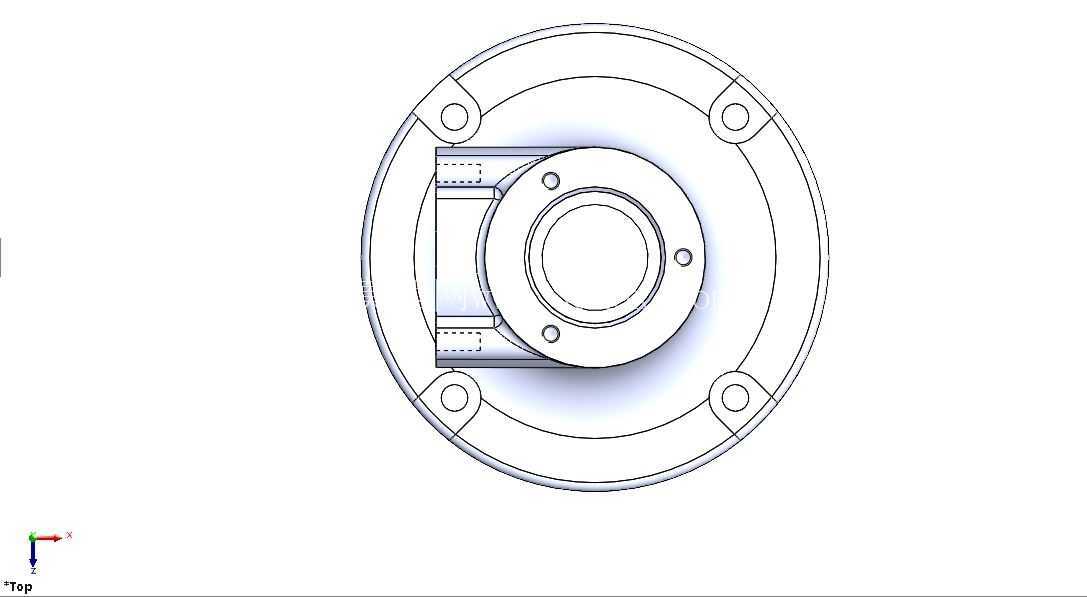

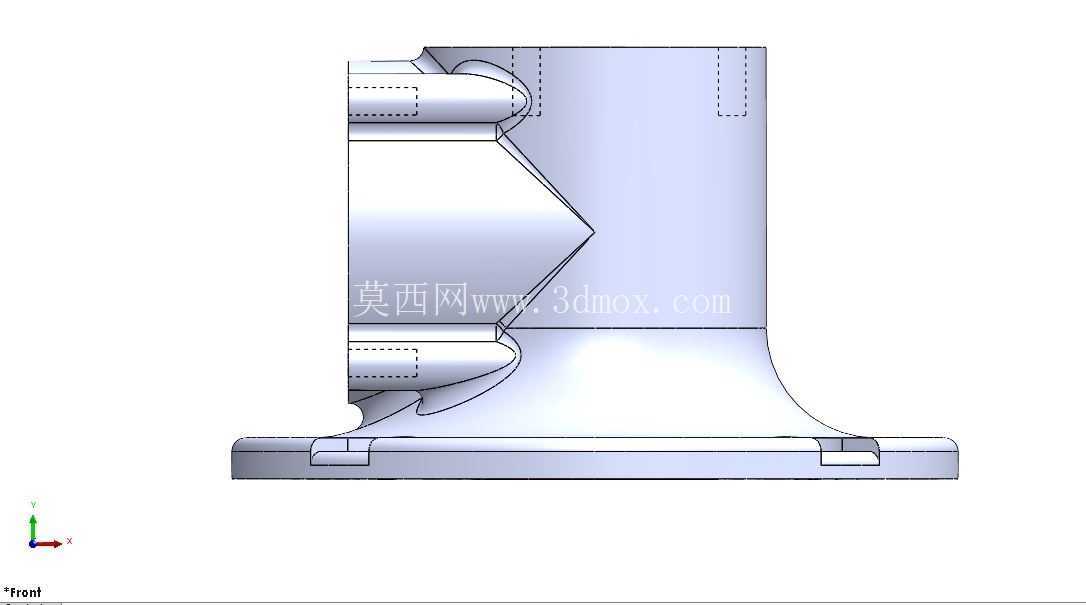

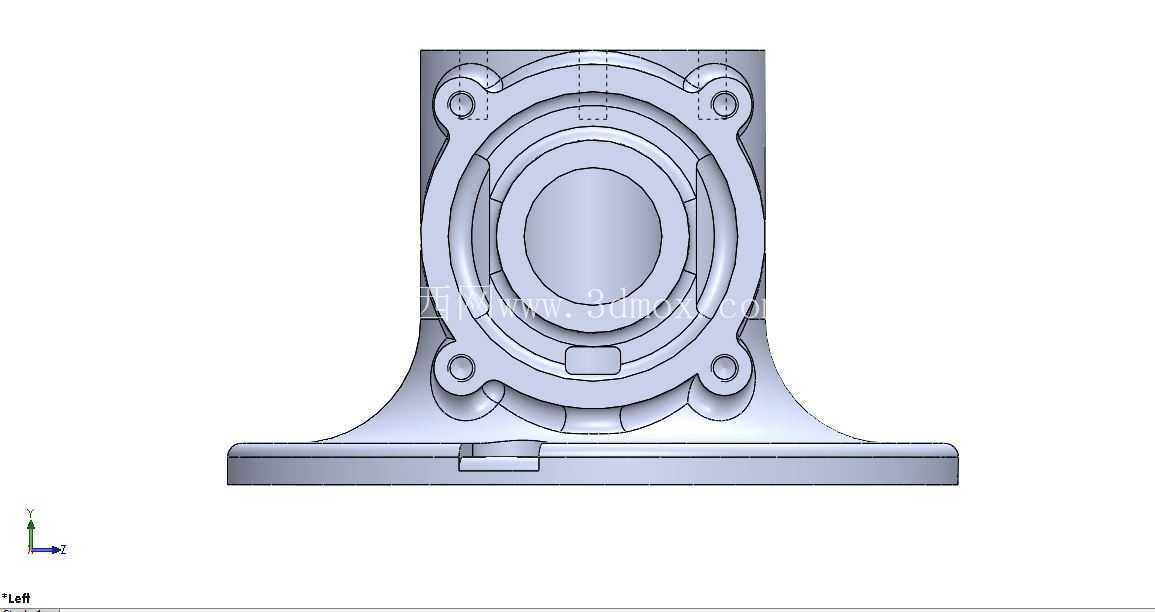

　　中部的立式筒体是主要的支撑传力结构，筒体采用空心设计并非单纯为了减少材料用量，空心内腔可以穿过上方搭载部件的走线、导气管或者细输液管，让管线从支撑结构内部穿行，避免管线外露被设备运动部件剐蹭，也能让设备整体外观更规整；筒体上端面的三个均布螺纹孔，用于连接上方搭载的功能模块，比如光电传感器安装支架、小型导向轴支座、或者微型气动元件的安装板，三点均布的孔位设计既可以保证连接的同轴度，也能避免四点安装时容易出现的过定位问题，降低安装面的加工精度要求。侧部的夹块结构是这个支撑座的特色设计，夹块与筒体侧面采用一体加工的连接筋强化受力，夹块上的开孔与筒体轴线平行，可穿装直径匹配的导杆、调节杆或者管线，侧面的锁紧螺丝孔可装入紧定螺钉，穿入夹块的杆件调整到合适高度后拧紧紧定螺钉即可完成固定，不需要额外加装独立的管夹或者导杆固定座，在需要多杆平行布置的检测工位、喷码工位中，这种集成夹块的支撑座可以大幅减少装配时的零件清点工作量，也能缩小多个支撑件并排安装时的占用间距。

　　设计这类支撑结构时，首先要核算底部法兰的安装孔分布圆直径，需要根据设备台面的T型槽间距或者铝型材的槽宽来确定，保证安装孔能够对准安装基准的固定点位，避免出现孔位错位无法安装的问题；筒体的高度要匹配上方搭载部件的作业高度，同时要核算筒体的壁厚，当上方搭载部件重量超过5kg时，筒体壁厚需要适当增加，避免设备运行时的振动导致筒体产生形变，影响上方部件的位置精度；侧部夹块的内孔直径要与常用的配套杆件直径做公差匹配，通常采用H8的间隙公差，既保证杆件可以顺利穿入调整位置，又不会因为间隙过大导致锁紧后杆件出现偏斜；法兰盘与筒体连接的根部需要做圆角过渡，避免直角连接处的应力集中，在设备长期受振动的工况下，圆角过渡可以大幅降低根部断裂的风险。从安装边界来看，这类支撑座的法兰盘外径通常比筒体直径大2-3倍，保证支撑的稳定性，安装时需要在法兰底部预留不小于2mm的安装间隙，方便放入螺栓或者调整安装位置；侧部夹块的突出宽度需要控制在筒体直径的0.8倍以内，避免突出部分过多影响周边部件的安装，夹块的锁紧螺丝孔要朝向设备操作侧，方便后期调试时不用拆卸其他部件就能拧动紧定螺钉调整杆件位置；筒体上端面的螺纹孔深度要保证螺栓拧入深度不小于螺纹直径的1.5倍，保证连接强度，避免搭载部件受侧向力时螺纹滑牙。

　　在实际建模过程中，这类结构要优先保证安装孔位的位置度公差，法兰盘上的安装孔与筒体的同轴度要控制在0.1mm以内，否则安装后筒体出现偏斜，会导致上方搭载的部件位置偏移，比如搭载检测探头时，探头的检测点会偏离预设位置，影响检测精度；侧部夹块的内孔轴线要与筒体轴线保持平行，平行度公差控制在0.05mm以内，否则穿入夹块的杆件会出现倾斜，无法与其他工位的对应部件对齐。这类支撑结构通常采用铝合金6061材质加工，重量轻且有足够的结构强度，表面做阳极氧化处理可以提高耐磨性能和抗腐蚀能力，在有耐腐蚀要求的工况下也可以采用304不锈钢加工，适配化工、食品类设备的使用需求。
