带叉形铰接端的L型支座结构件

项目分类:通用机械零部件 发布时间:2025-01-13 ID:895102
  • 带叉形铰接端的L型支座结构件
  • 带叉形铰接端的L型支座结构件
  • 带叉形铰接端的L型支座结构件

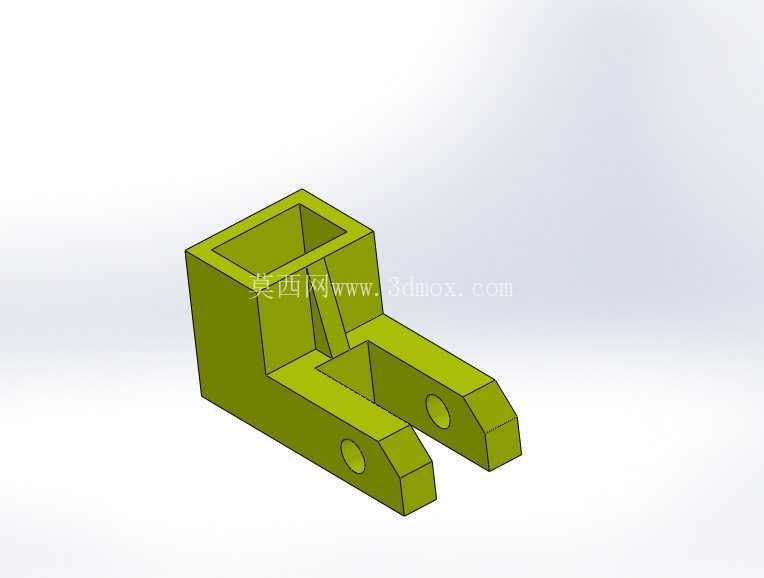

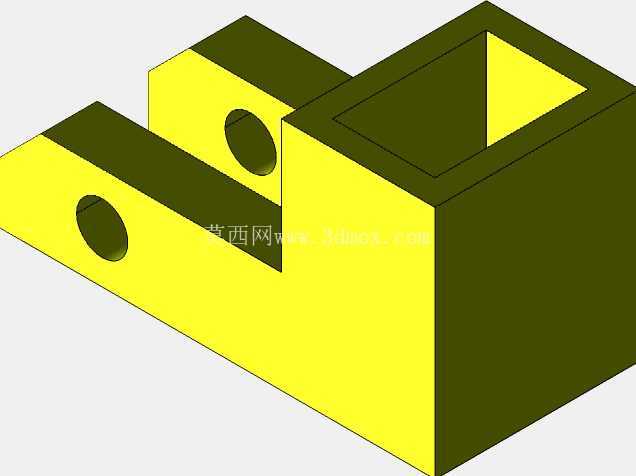

  这类带叉形铰接端的L型支座,在轻工输送线、小型自动化专机的摆臂联动结构里应用十分普遍,多数时候承担着摆臂回转支点、执行件安装基座的双重作用,区别于标准型材拼接的支座,一体成型的结构能避免拼接带来的累积误差,在往复摆动频次较高的工位上,长期运行的结构稳定性更有保障。从结构功能来看,上部的方形空腔是用来嵌装驱动摆臂的连接块,空腔的内壁做了微小的拔模斜度,既方便装配时的导向对位,也能在嵌装后通过侧面顶丝锁紧时,让连接块与支座内壁充分贴合,不会出现长期摆动后的松动间隙;下部延伸出的两个平行叉耳,是整个零件的铰接受力端,每个叉耳上的同轴通孔用来穿装铰接销轴,通孔的位置做了局部加厚处理,因为摆臂摆动时的剪切力全部集中在孔位周边,加厚的结构能避免孔位受交变载荷出现椭圆变形,延长铰接结构的维护周期。

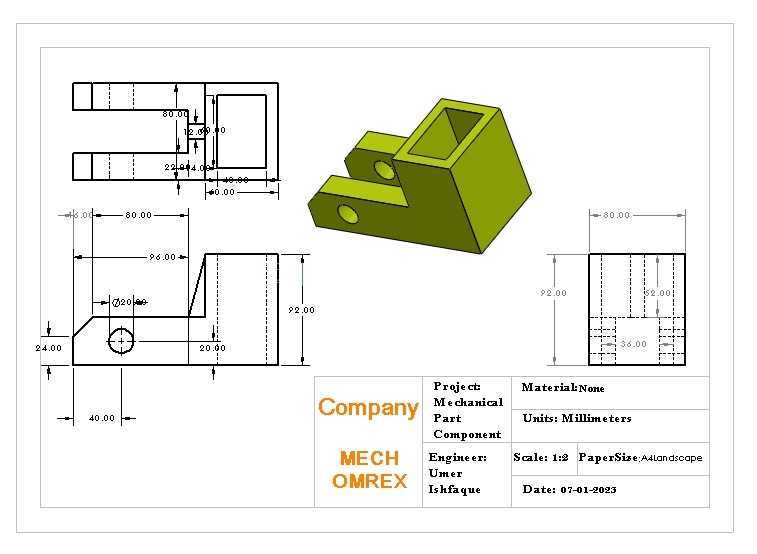

  设计这类零件的时候,首先要核算的是铰接端的开合间距,这个尺寸直接决定了适配的摆臂厚度,间隙留得过大,摆动时会出现径向窜动,留得过小则会出现装配卡滞,甚至摆臂动作时与叉耳侧面产生摩擦异响;其次是上部空腔的深度,要匹配嵌入连接块的长度,保证锁紧后连接块的受力面完全落在空腔的支撑范围内,避免出现悬臂受力导致的支座根部断裂。L型转折处的加强筋是整个结构的应力集中区,设计时没有采用直角过渡,而是做了圆弧过渡加斜向加强筋的结构,斜筋的厚度与支座侧壁厚度保持一致,避免壁厚不均导致的成型缺陷,同时能把上部空腔传递来的载荷均匀分散到下部的两个叉耳上,不会在转折处出现应力断裂。

  从安装边界来看,零件的整体外轮廓没有突出的尖锐棱角,所有外角都做了小尺寸倒角,既避免装配时划伤操作人员,也能在安装到设备内部时,不会与周边的管线、其他结构件产生干涉;叉耳端部做了斜切处理,是为了摆臂摆动到最大角度时,给摆臂的转动留出足够的避让空间,不会出现摆臂与叉耳端部碰撞的情况。上部空腔的顶部端面是安装基准面,加工时需要保证这个端面与铰接孔轴线的平行度,否则安装在空腔上的执行件会出现位置偏差,导致整个联动机构的动作精度达不到设计要求。这类支座一般采用铸造成型后再做孔位的精加工,毛坯阶段就能保证整体的结构强度,精加工只需要处理铰接孔和安装基准面,加工成本可控,同时能满足中等载荷下的长期使用需求,在小型自动化设备的连杆联动、摆臂驱动工位上,这类一体结构的支座比装配式的支撑结构安装效率更高,后期维护的故障率也更低。在实际选型适配的时候,需要重点核对铰接孔的中心高尺寸,这个尺寸决定了整个摆臂的回转半径,一旦中心高与设计值出现偏差,整个联动机构的行程就会出现误差,甚至出现动作卡滞的问题;另外空腔的内截面尺寸要与配套的连接块做公差匹配,采用间隙配合的公差带,既方便装配,也不会出现锁紧后的晃动。叉耳上的铰接孔一般会配套铜套或者自润滑轴承,所以孔的加工精度要满足轴承的压装要求,孔壁的表面粗糙度不能过高,否则压装轴承时会出现划伤,影响轴承的使用寿命。
