铰接式安装连接支座结构设计

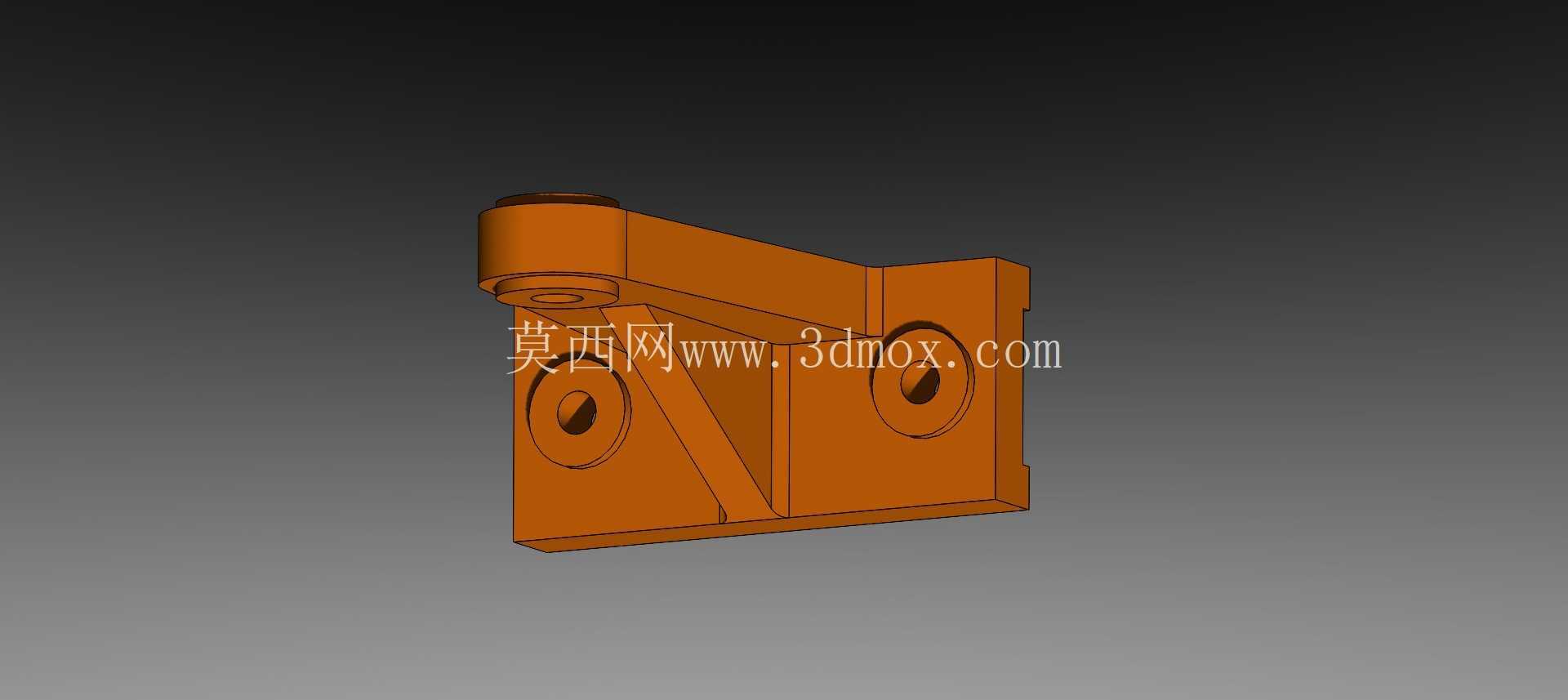

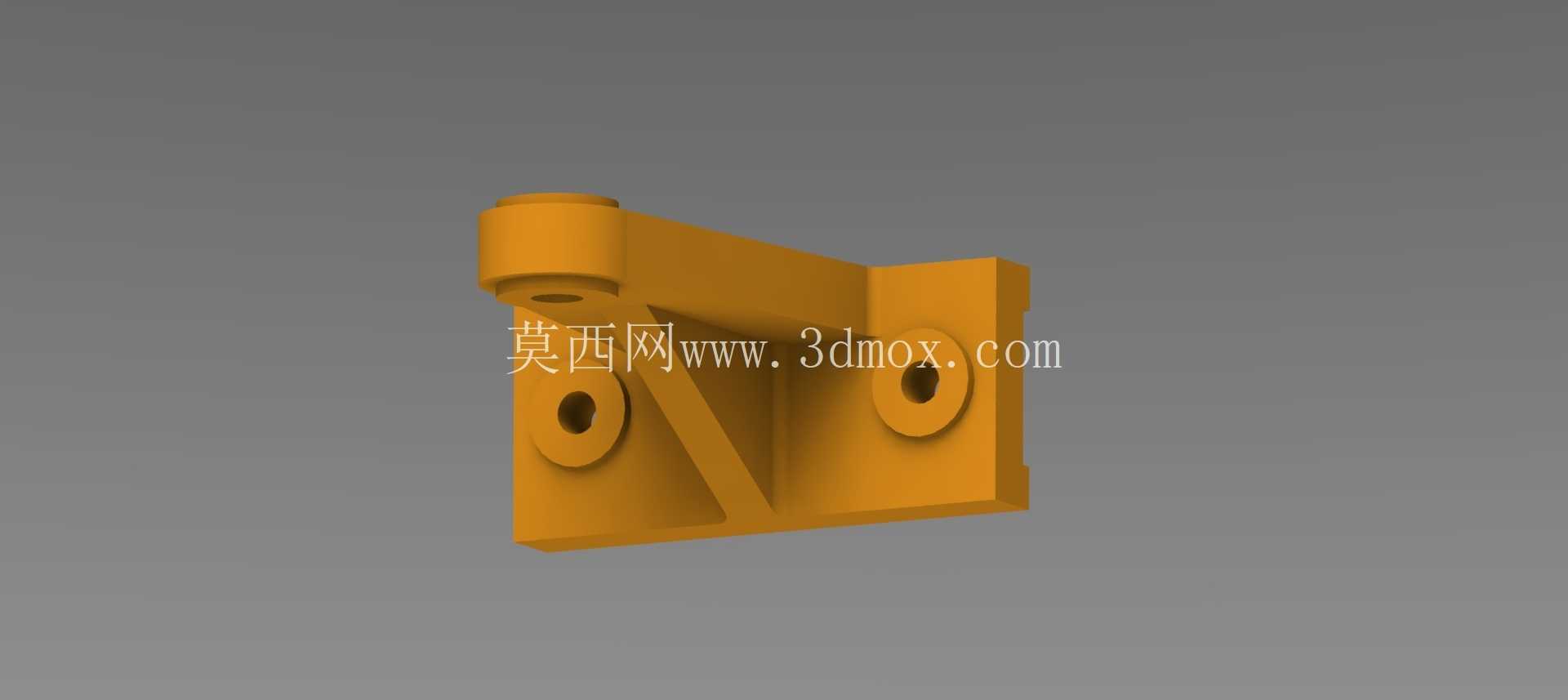

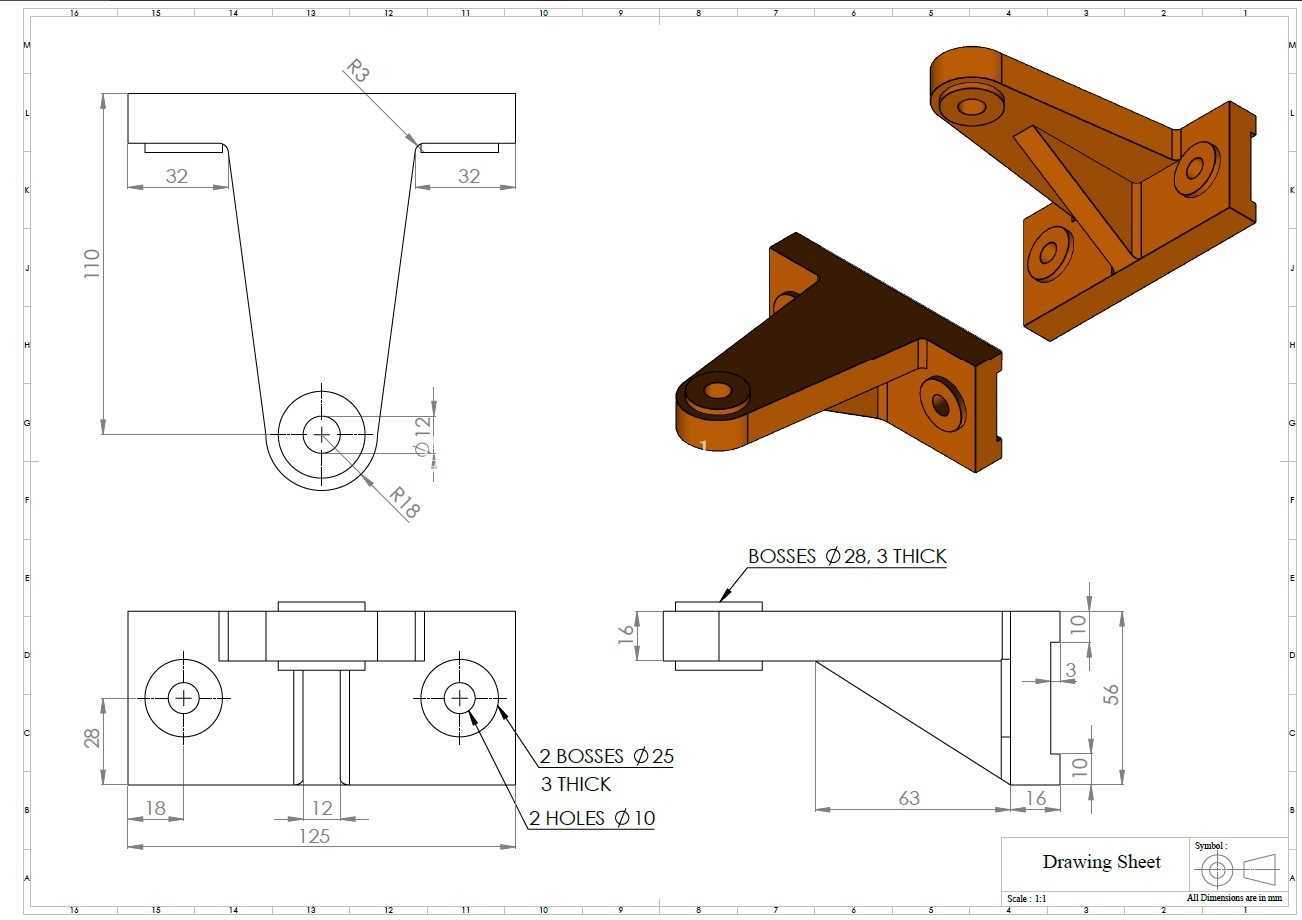

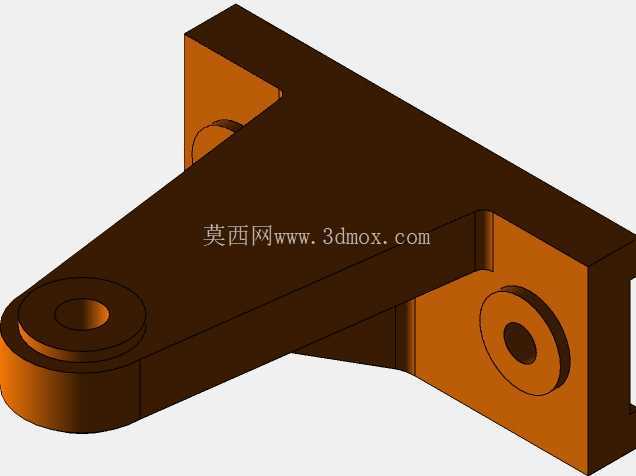

　　从结构细节来看，零件主体采用一体化铸造成型后做机加工的工艺路线，主体分为两个功能区段：一侧是带同轴铰接孔的圆筒凸台，孔内壁预留了轴承安装位的加工余量，可适配标准微型滚动轴承或者自润滑铜套，满足铰接副的低摩擦转动需求，凸台端面做了倒角处理，避免装配时轴承外圈被锐边刮伤，同时减少应力集中带来的疲劳断裂风险；另一侧是带两个对称安装孔的方形安装座，安装孔为沉孔设计，可将内六角圆柱头螺钉完全埋入座体表面，不会突出平面干涉相邻部件的安装，安装座与铰接凸台之间设置了三角形加强筋，筋板厚度与主体壁厚保持一致，在不额外增加过多整体重量的前提下，大幅提升两个功能段之间的连接刚度，避免承受偏载时出现连接部位变形开裂的问题。在工业设备的连接传动系统中，这类带铰接孔的安装支座是承担载荷传递、部件定位的核心基础零件，常见于输送线张紧机构、小型工装夹具的活动连接端、低压配电设备内部的组件安装位，以及自动化设备的摆臂连接节点，负责将活动部件与固定机架做可靠铰接，同时承受部件摆动过程中产生的径向载荷与小幅轴向窜动力。

　　设计过程中首先要明确安装边界条件：铰接端的中心高度需要匹配对应摆动部件的回转中心高度，安装座的两个孔中心距需要适配机架上预设的安装螺孔间距，避免出现装配错位；铰接孔的内径尺寸公差选取H7级，与标准轴承外圈形成过渡配合，既保证轴承安装后不会出现径向窜动，也不会因为过盈量过大导致轴承内圈变形影响转动顺畅度；安装座的底面需要做铣平处理，平面度控制在0.05mm以内，保证安装后与机架表面完全贴合，不会出现装配间隙导致的受力不均。

　　零件的壁厚设计遵循均匀过渡原则，所有转角位置都设置了R2-R3的铸造圆角，避免铸造过程中出现应力集中导致的冷隔、缩孔缺陷，同时也能减少热处理过程中的变形量；铰接凸台的外圆直径比轴承外圈外径大6mm，留出足够的轴承压装定位台阶，压装时轴承端面可以抵靠在台阶面上，保证轴承的安装深度符合设计要求。实际应用场景中，这类支座如果用在输送线的张紧轮摆臂端，需要根据张紧轮的额定张紧力核算加强筋的抗弯截面模量，确保张紧力达到额定值的1.5倍时，支座的最大变形量不超过0.1mm，不会因为变形导致张紧轮出现偏磨、皮带跑偏的问题；如果用在小型工装的夹紧机构铰接位，需要对铰接孔做表面淬火处理，硬度达到HRC40-45，提升铰接部位的耐磨性能，延长零件的使用寿命，避免长期反复转动导致孔壁磨损出现间隙，影响夹紧定位精度。

　　安装时需要注意，安装座的固定螺钉需要加装弹簧垫圈，防止设备运行过程中的振动导致螺钉松动，铰接孔内装配轴承后需要涂抹适量的锂基润滑脂，减少转动过程中的摩擦阻力，同时阻挡外界粉尘进入铰接副内部加剧磨损。整个零件的外形轮廓没有多余的突出结构，所有边角都做了钝化处理，避免装配和维护过程中锐边划伤操作人员，整体结构紧凑，在满足承载和安装需求的前提下，尽可能压缩了占用的安装空间，适配设备内部紧凑的布局要求，不需要额外做避让设计就可以直接适配多数常规的铰接安装场景。
