带立式凸台的偏心安装座结构设计

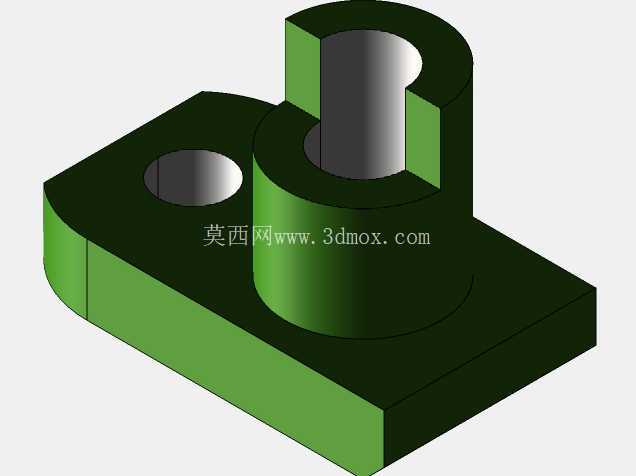

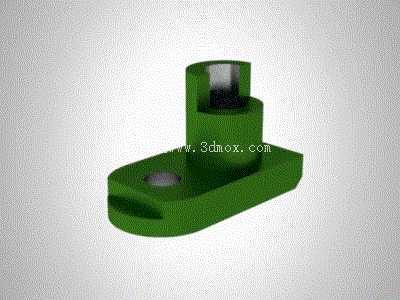

　　这类带立式凸台的偏心安装基座，在小型机电设备的动力传输模块、工装夹具的定位单元里应用十分广泛，日常做设备改造、非标机构设计时经常会碰到类似结构需求，很多时候需要根据实际安装空间、配合件的位置关系调整偏心距与凸台高度，避免和周边管线、运动部件产生干涉。从结构功能来看，底部的长圆形安装板是整个零件的承载基础，板上开设的沉孔用于穿装固定螺栓，沉孔设计可以让螺栓头完全埋入板件表面，不会突出平面影响后续部件的贴合安装，长圆形的孔位或者板型轮廓本身就预留了一定的安装调整余量，在现场装配时如果存在小幅的位置偏差，不需要重新扩孔就能完成对位，这点在现场技改场景里实用性很强，很多一线装配人员都偏好这类带调整余量的安装结构，能大幅降低现场配装的返工率。立式凸台设置在底板的偏心位置，而非正中心，核心是为了匹配上方配合件的安装位置，很多时候动力输出轴、导向杆的位置受整体设备布局限制，无法和安装板中心重合，偏心凸台就可以在不扩大底板整体尺寸的前提下，将配合部件延伸到需要的位置，有效压缩整个机构的占用空间。凸台内部的中空孔是配合面，用于和轴类零件、衬套类零件做过渡配合，孔的内壁粗糙度、圆柱度直接影响配合件的转动或者滑动精度，建模时需要严格控制孔的同轴度公差，避免后续装配出现卡滞、晃动的问题。

　　凸台根部和底板连接的位置做了圆角过渡，这处细节很关键，没有圆角的直角连接在承受交变载荷时很容易出现应力集中，长期运行后根部会萌生裂纹，最终导致断裂失效，合理的圆角半径可以分散应力流，提升零件的整体结构强度，尤其是在有振动的工作场景下，这处圆角的作用会被放大。底板侧面开设的缺口结构，并非随意设计，一方面是为了避让周边的相邻零件，比如设备框架上的凸起、管线接头的位置，避免装配时出现硬干涉；另一方面这个缺口也可以作为定位基准，装配时和机架上的定位凸块配合，快速确定安装方向，减少装配时的找正时间。

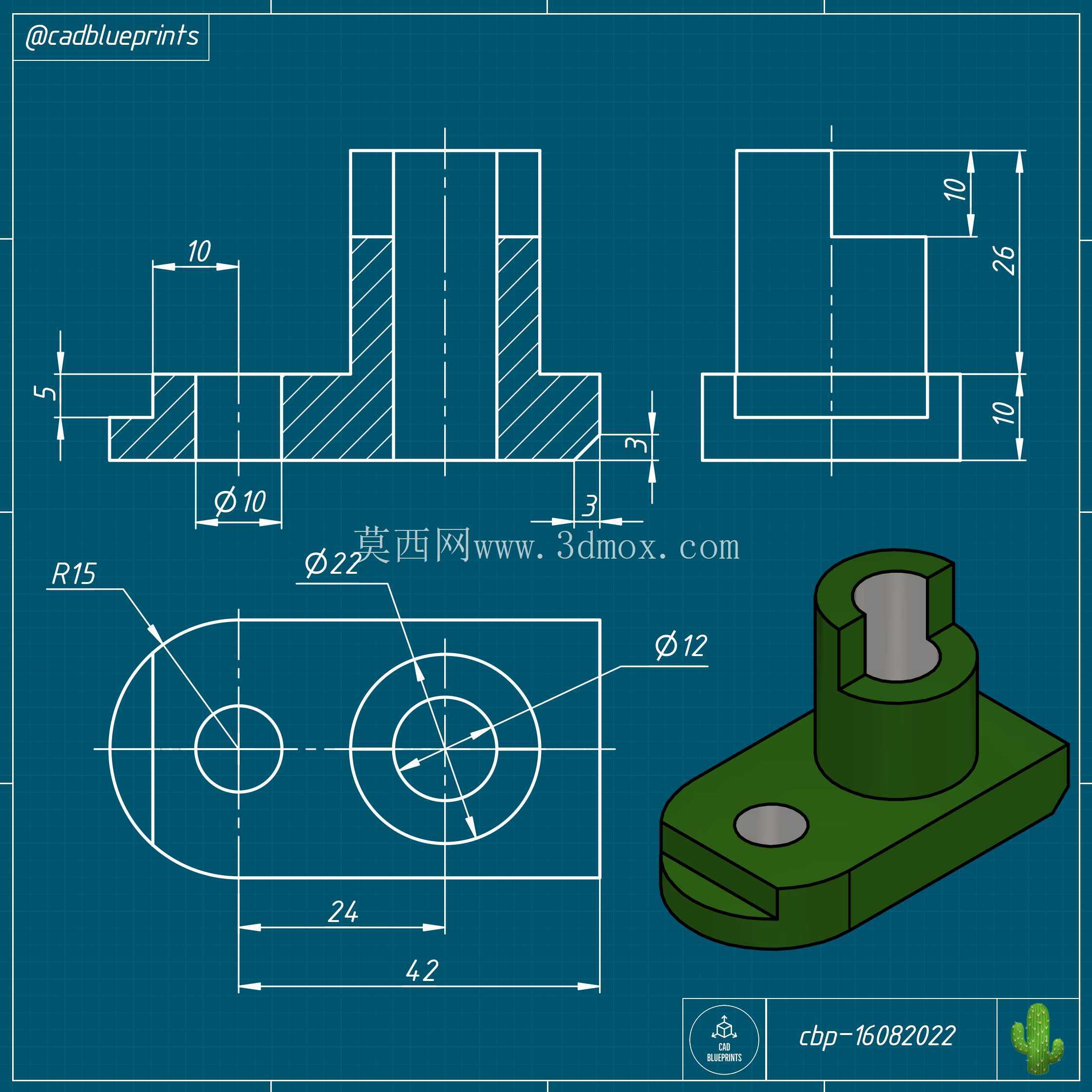

　　从安装边界来看，这类零件的整体高度由凸台高度决定，设计时需要核算上方配合件的装配行程，确保凸台高度足够支撑配合件，同时不会让配合件超出设备的内部空间上限；底板的轮廓尺寸需要匹配安装面的可用空间，长圆形的轮廓相比方形板可以减少边角的空间占用，在狭窄的安装空间里适配性更强。建模过程中，首先要确定安装基准面，先绘制底板的长圆形轮廓，拉伸得到底板的基础实体，之后在偏心位置绘制凸台的外圆轮廓，拉伸至设计高度，再对凸台内部进行挖孔操作，处理沉孔、侧边缺口这些细节特征，最后添加根部圆角、孔口倒角等工艺特征。

　　需要注意的是，凸台和底板的结合面要保证完全贴合，不能出现建模时的实体缝隙，否则后续导出工程图或者进行仿真分析时会出现错误；孔口的倒角是为了去除机加工后的毛刺，也方便装配时引导轴类零件插入，避免硬敲导致孔口变形。这类零件通常采用铸铁或者铝合金加工，铸铁材质的减震性好，适合有振动的工作场景，铝合金材质重量轻，适合对设备重量有要求的场合，不同材质对应的壁厚设计也有区别，铸铁件的壁厚要更均匀，避免出现缩孔缺陷，铝合金件可以适当做薄，但要保证凸台部分的强度足够承受径向载荷。在实际选型应用时，需要重点核对凸台内孔的直径、偏心距的尺寸、底板安装孔的孔距，这三个参数直接决定了零件能不能和现有机构匹配，很多新手设计师容易忽略偏心距的公差，导致装配后上方部件的位置偏移，最终和周边零件产生运动干涉，这点在设计时需要反复核对整体布局的尺寸链，确保偏心距的公差在允许范围内。另外底板的厚度也要根据承载的载荷大小核算，如果上方配合件会产生较大的径向力，就要适当加厚底板，或者在凸台根部增加加强筋，避免受力后底板出现变形，影响整个机构的运行精度。
