钻尖加工用带齿轮传动手摇进给机构

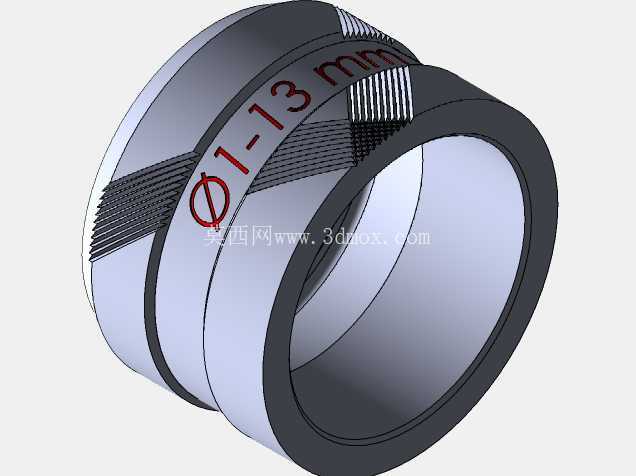

　　在小型钻削加工场景里，尤其是针对小尺寸硬质合金、高速钢钻尖的修磨、二次开刃或者小批量精密钻孔作业，手动进给的传动结构一直是桌面级加工设备里成本可控、操作灵活度高的核心部件，这套带齿轮的手摇传动结构就是为这类场景设计的执行组件。

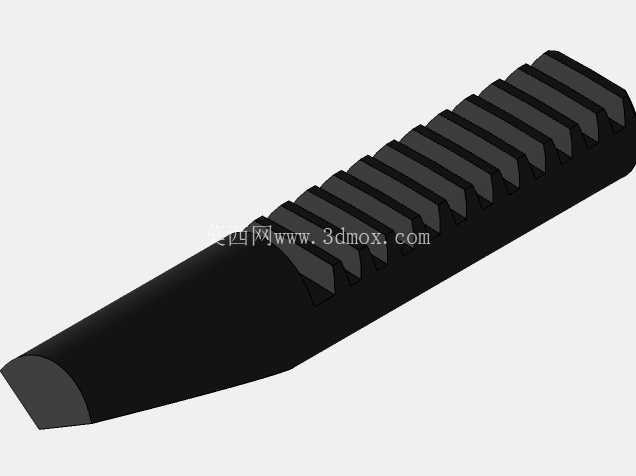

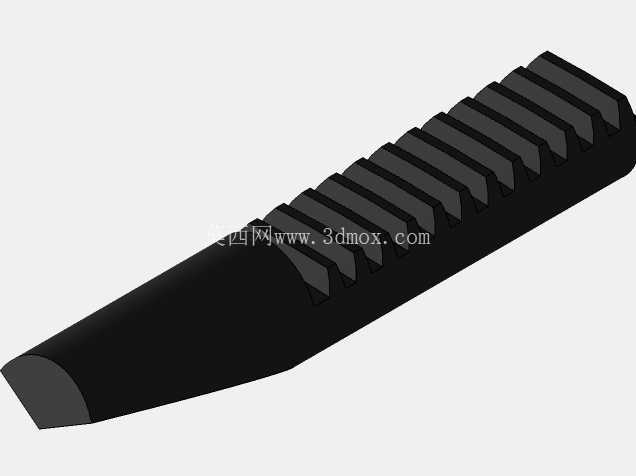

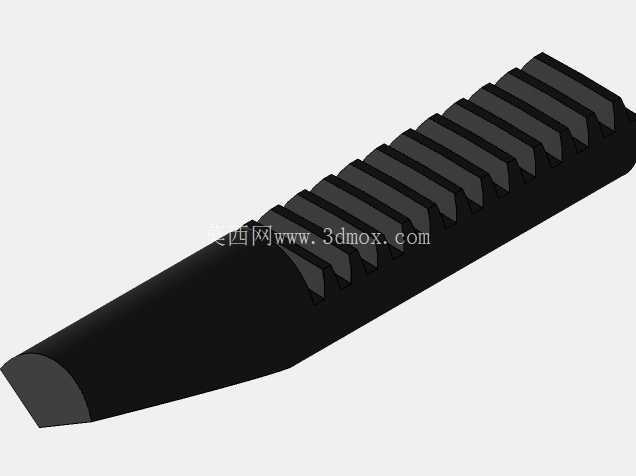

　　从实际使用逻辑来看，这套机构的核心作用是把人手摇动手柄的圆周运动，通过轴身集成的直齿圆柱齿轮传递给钻具主轴的进给齿条，实现钻尖沿轴向的平稳进给，相比直接推拉主轴的操作方式，齿轮齿条的啮合传动能把人手的操作力放大3-4倍，同时进给量的控制精度能提升到0.05mm每齿对应的进给刻度，适合小直径钻头加工时的微进给控制，避免直接施力过大导致钻头崩断。

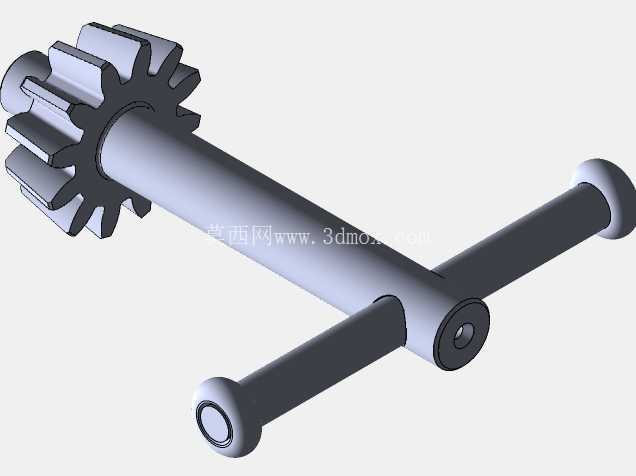

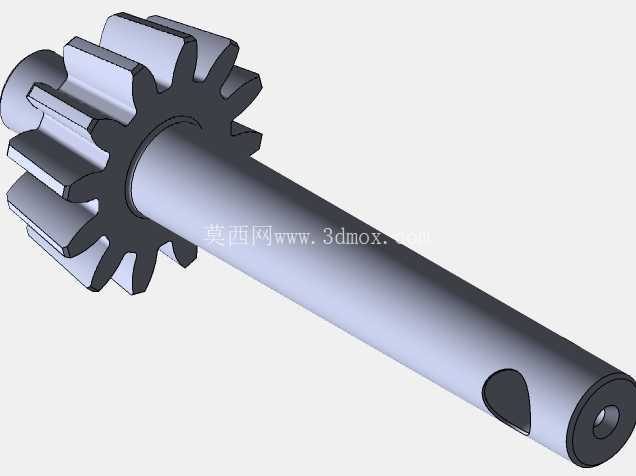

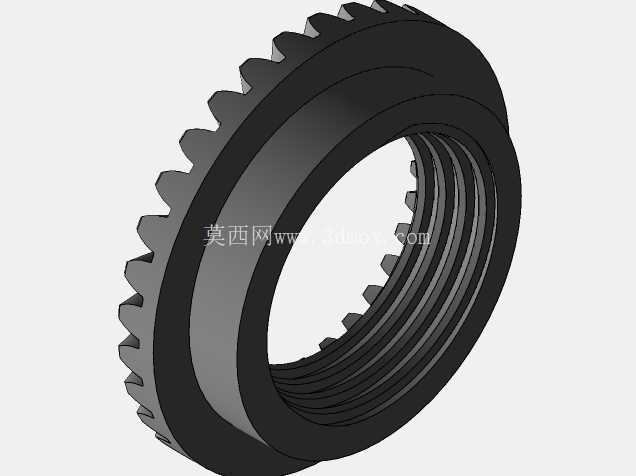

　　设计上首先考虑的是操作的人机工程，两根对称布置的手摇握柄采用了球头端面的圆柱结构，握柄直径适配成年人手指的握持弧度，球头做了R2的圆角过渡，操作时不会硌手，握柄和主轴之间采用间隙配合的销轴连接，摇转时握柄可以绕自身销轴自由转动，减少手掌和握柄之间的滑动摩擦，长时间操作也不会磨手。主轴部分采用阶梯轴结构，靠近齿轮的一侧轴径做了加粗处理，用来承受齿轮啮合时产生的径向力，避免轴身受力变形导致齿轮啮合间隙变大、进给卡顿；齿轮和主轴之间采用过盈配合加平键定位的连接方式，保证传动时不会出现相对滑动，齿轮的齿形采用标准渐开线直齿，压力角20度，模数根据进给负载设定为1，齿数15，刚好适配常规桌面钻床的进给齿条参数，不需要额外定制配套齿条就能直接替换原有进给机构。

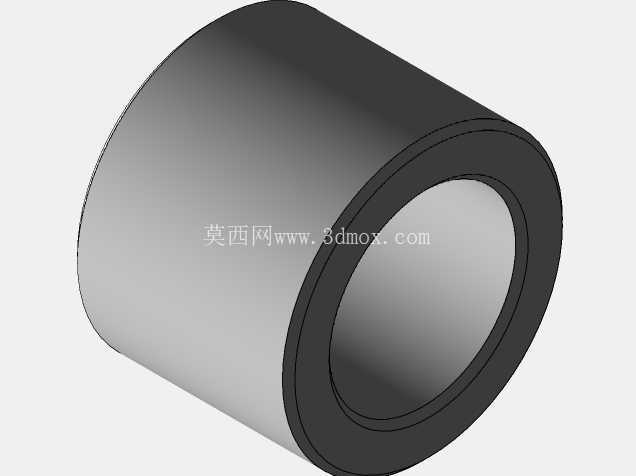

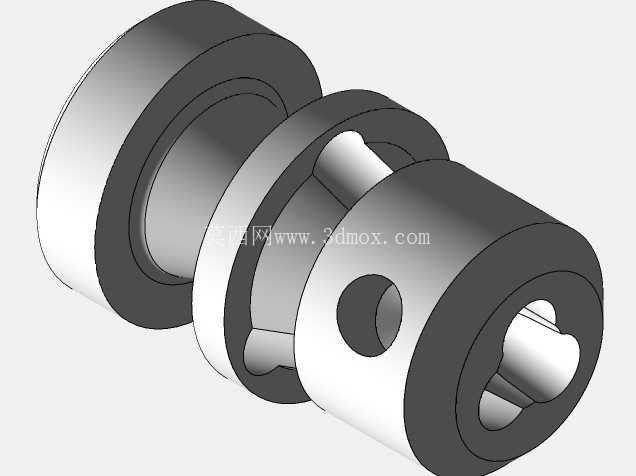

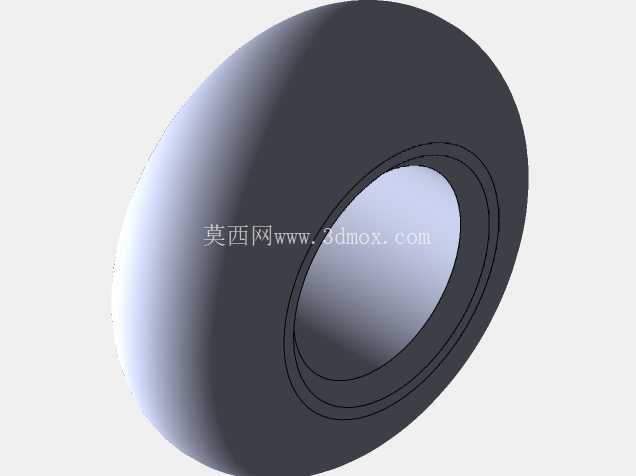

　　安装边界上，主轴的支撑段直径公差控制在h7级别，和设备安装座的铜套滑动配合，轴向的窜动间隙控制在0.02mm以内，保证进给时不会出现径向跳动；齿轮的齿顶圆和安装座内壁预留了1.5mm的安全间隙，避免装配误差导致齿顶刮蹭机壳；手摇握柄展开后的最大回转半径是120mm，安装时需要保证设备操作侧预留至少150mm的操作空间，避免摇转时碰到周边的工装或者工件。

　　实际使用中，这套机构的受力点主要集中在齿轮和轴的连接位置，所以轴身对应齿轮安装的位置做了0.5mm的轴肩定位，装配时齿轮端面紧贴轴肩，能承受最大15N·m的摇转力矩，足够应对直径6mm以下高速钢钻头在45号钢工件上的钻孔进给需求，也能满足钻尖修磨时磨头进给的微调整操作。握柄的端部采用铆接结构固定，不会因为长期摇转出现松脱，轴身末端的中心孔做了B型中心孔设计，既可以作为加工时的工艺定位基准，也能在安装时加装顶丝，防止主轴从安装座里轴向滑出。

　　从结构优化的角度看，这套设计没有多余的复杂零件，全部采用常规的机加工工艺就能生产，齿轮可以用滚齿机批量加工，轴身采用普通圆钢车削即可，握柄采用冷拉圆钢下料后墩头球头，加工成本低，后期维护也很方便，齿轮啮合位置只需要定期涂抹少量润滑脂就能保证长期顺畅运行，不需要复杂的密封或者维护结构，非常适合小型台式钻床、便携式钻尖修磨设备的配套使用，也可以作为手动进给机构的通用组件，适配其他需要直线微进给的小型加工设备。
