带凸台剪切与线性阵列特征的方形机械构件

　　在流体控制、小型动力传输以及精密工装定位的场景里，这类方形块状构件常作为核心安装基座或者功能腔体载体使用，比如小型气动回路的阀块集成座、精密检测设备的定位基座、微型液压单元的腔体外壳，都能看到这类结构的身影。从实际使用需求出发，这类构件首先要满足安装定位的精准性，其次要兼顾内部腔体的功能实现，还要考虑加工环节的工艺可行性，以及长期使用的结构强度。

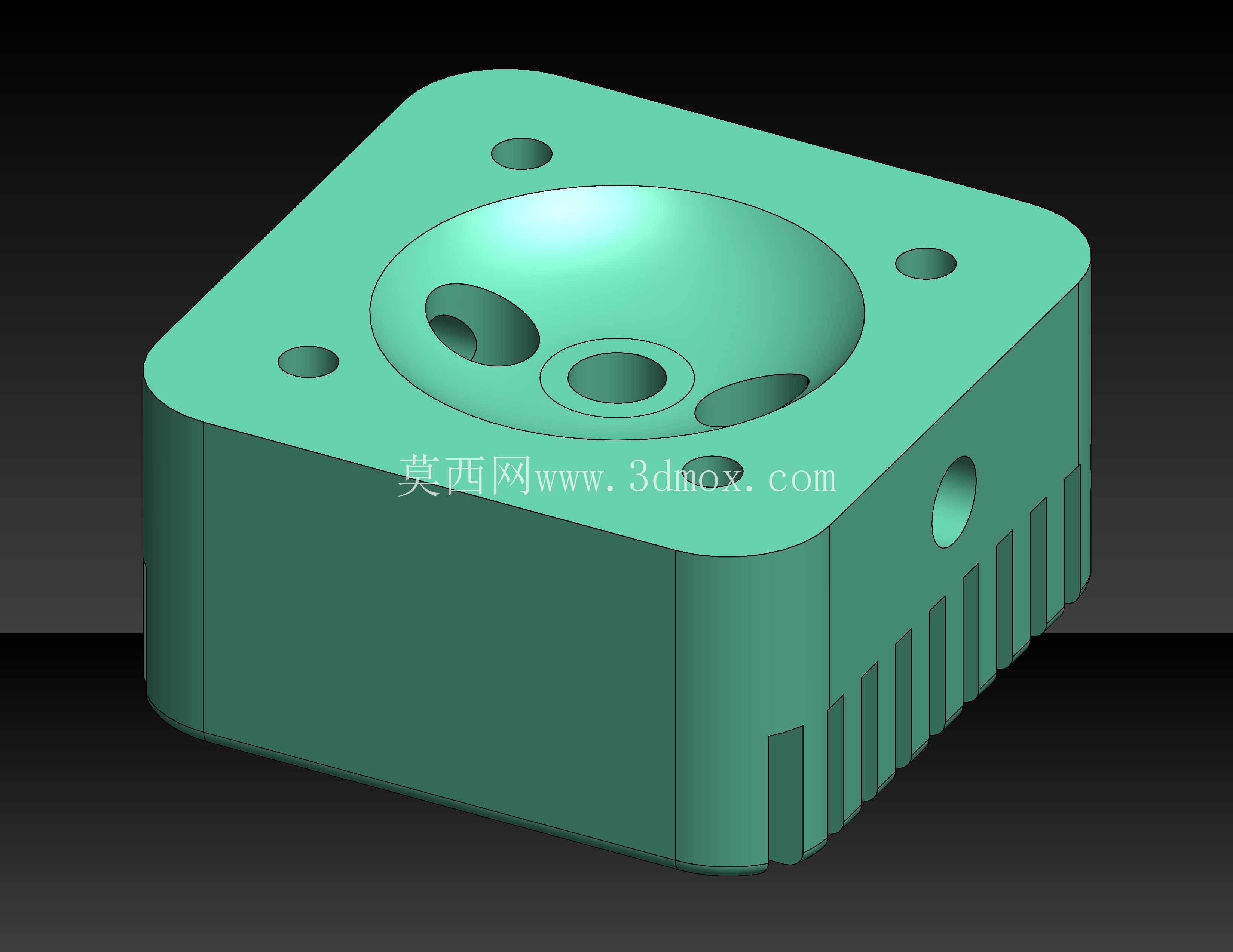

　　先看安装边界的设计，构件整体为近似正方体的块状结构，四个边角做了等半径圆角处理，避免直角磕碰造成的应力集中，也能减少安装过程中对操作人员的划伤风险。顶面分布的四个沉孔是核心安装定位点，孔位采用对称式布局，孔间距严格匹配通用安装基板的孔系标准，安装时可以直接通过内六角螺栓将构件固定在安装面，不需要额外加工转接板，大幅降低现场装配的调整工作量。构件侧面的线性阵列凹槽，一方面是为了增加构件的散热面积，当内部腔体走流体或者内置发热元件时，阵列槽能提升空气对流效率，带走多余热量；另一方面这些凹槽也可以作为走线槽或者密封件的定位槽，根据实际使用场景灵活适配，不需要二次加工开槽。

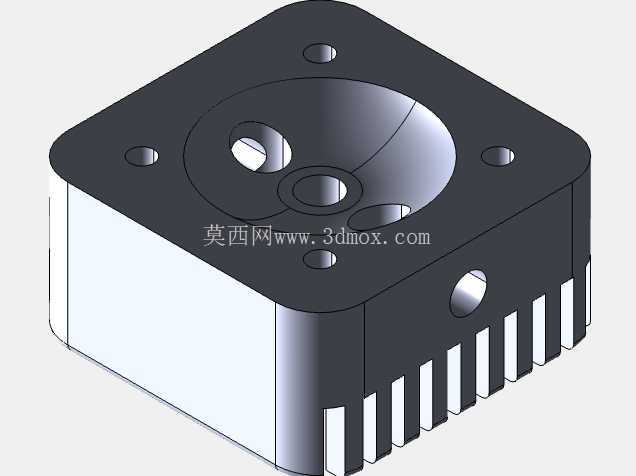

　　再看功能结构的设计思路，顶面的大尺寸内凹球面腔体是核心功能区，这类球面腔体通常用来容纳球形阀芯、定位钢珠或者小型旋转组件，腔体边缘做了倒角过渡，避免装配时零件边缘被刮伤，也能减少流体经过时的阻力。腔体内部的多个不同直径的通孔，分别对应流体通道、定位销孔以及传感器安装孔，孔位之间的壁厚经过严格校核，在AISI304不锈钢材质的前提下，壁厚既能满足1.6MPa工作压力下的强度要求，又不会因为壁厚过大造成整体重量超标。侧面的横向小孔是流体进出通道或者线缆穿线孔，孔口做了沉台设计，安装管接头或者线缆防水接头时，可以保证接头端面与构件表面完全贴合，避免出现泄漏或者线缆磨损的问题。

　　设计过程中，凸台拉伸特征主要用来构建整体的块状基体以及顶面的安装凸台结构，所有凸台的拔模角度控制在1°以内，既满足铣削加工的退刀需求，又不会影响安装面的平面度要求。剪切拉伸特征用来加工内部腔体、各类安装孔以及侧面的阵列槽，剪切特征的边缘全部做了R0.5的圆角处理，避免加工过程中出现应力裂纹，也能减少工作过程中应力集中造成的构件开裂。线性图案特征也就是侧面的散热槽阵列，阵列间距经过优化，间距过小会增加加工时长、提升加工成本，间距过大则会降低散热效率，最终选定的间距在保证散热效率的前提下，将加工走刀次数控制在合理范围。镜像特征主要用来对称布局顶面的安装孔以及侧面的部分结构，保证构件的重心与几何中心重合，高速运行或者高精度定位场景下不会因为重心偏移产生振动。

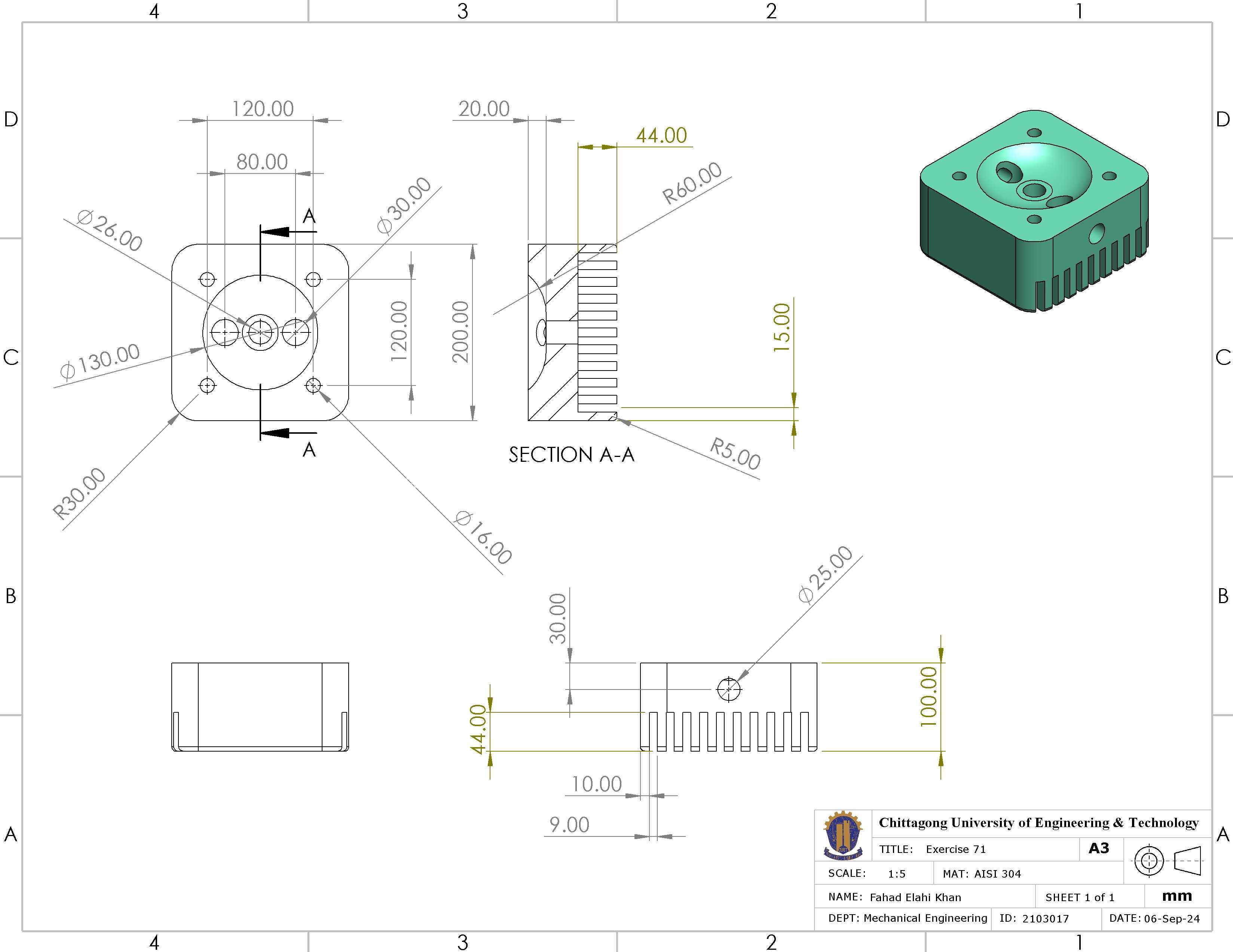

　　从尺寸适配的角度来说，这类构件的整体外形尺寸控制在100mm×100mm×60mm的范围内，既可以单独作为小型功能单元使用，也可以多个拼接组成大型阀岛或者集成安装座，拼接时相邻构件的侧面阵列槽可以对齐形成连续的散热通道或者走线通道，不需要额外设计拼接结构。安装时需要注意，构件底面的平面度要求为0.02mm，安装前需要清理安装基板表面的铁屑、毛刺等杂质，避免安装后构件出现倾斜，影响内部腔体的密封性能或者定位精度。如果作为流体腔体使用，装配前需要对所有内流道做去毛刺处理，并用压缩空气吹净残留的金属碎屑，避免碎屑进入回路造成阀芯卡滞或者管路堵塞。

　　材质选用AISI304不锈钢，主要是考虑到这类构件常接触工业流体、潮湿空气或者弱腐蚀性介质，304不锈钢的防锈性能和耐腐蚀性能可以满足大多数工业场景的使用需求，同时该材质的切削性能较好，常规的CNC铣削设备就可以完成全部加工工序，不需要特殊的刀具或者加工工艺，适合小批量定制生产也适合大批量量产。构件的所有外露棱边都做了倒钝处理，表面粗糙度控制在Ra1.6，既满足外观要求，也能减少表面积尘，方便日常清洁维护。
