Cadd类设备铰接支撑固定支座结构

　　该铰接支撑固定支座主要应用于Cadd2、Cadd3类设备的功能模块搭载场景，作为小型功能端头的承载支撑结构，可在各类需要角度调整的检测、定位、导向工位中承担连接固定作用，常见于轻工装配线的视觉检测工位、小型工装的定位端头支撑、实验室测试设备的探头固定环节，能够在不更换整体支撑结构的前提下，实现搭载端头的俯仰角度调整，适配不同工位的作业角度需求。

　　从功能特性来看，该结构分为底部安装法兰、锥形支撑柱、铰接回转座三个核心功能段，底部法兰采用带两个安装沉孔的椭圆平板结构，安装时可通过螺栓穿过沉孔将整个支座固定在设备台面、工装架体或安装基板上，沉孔设计可让螺栓头完全没入法兰平面，避免螺栓凸起影响安装平面度，也能防止螺栓外露剐蹭周边管线或操作人员。锥形支撑柱采用上窄下宽的锥台结构，相比等直径立柱，锥台结构在同等材料用量下拥有更高的结构刚性，底部与法兰衔接处做了大圆角过渡，可有效降低应力集中系数，在承受端头负载带来的倾覆力矩时，衔接位置不会出现应力突变导致的结构断裂，锥柱的高度设置充分考虑了常规工位的操作空间需求，既不会因高度过低导致搭载端头与安装面发生干涉，也不会因高度过高造成整体结构晃动量过大。

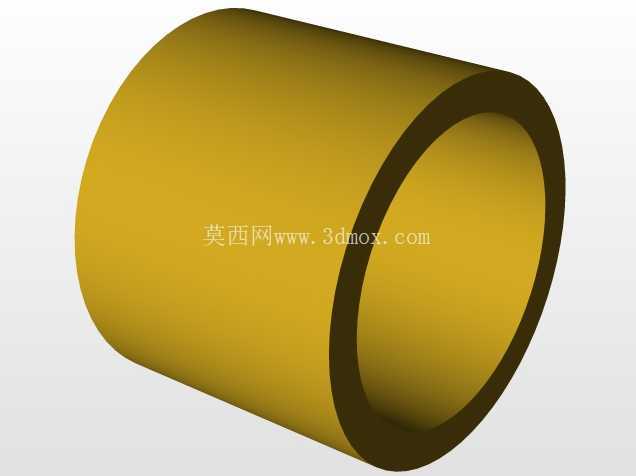

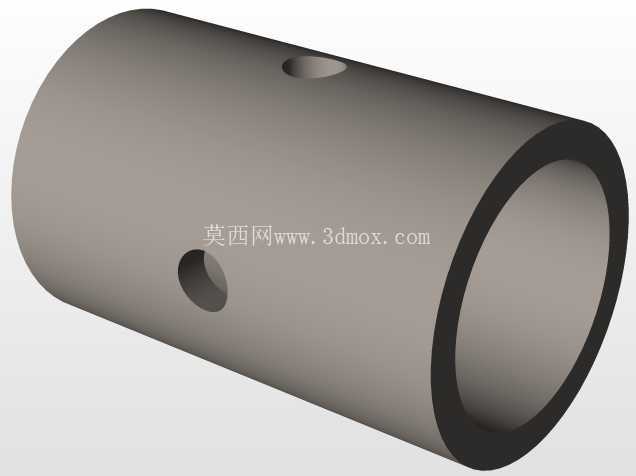

　　上部的铰接回转座采用U型叉架配合横向销轴的结构，搭载的功能端头可绕销轴实现一定角度范围内的俯仰转动，销轴与叉架、端头安装筒之间采用间隙配合，转动阻尼适中，调整到目标角度后可通过侧部的锁紧结构实现角度固定，端头安装筒为空心圆柱结构，内壁可根据搭载端头的外形做适配加工，也可加装衬套来适配不同直径的功能端头，安装筒端部的黄色环为限位挡圈，可防止端头装入后从筒内滑出，同时也能作为端头安装到位的定位标识。

　　设计过程中优先考虑了安装适配性与结构可靠性，底部法兰的安装孔距采用通用安装尺寸，可适配多数现有工装台的安装孔位，无需额外打孔改造即可完成替换安装；整体结构的转动间隙控制在合理范围内，既保证角度调整时的顺畅度，也不会因间隙过大导致搭载端头出现晃动，影响作业精度。外形尺寸方面，底部法兰的长轴、短轴尺寸充分考虑了小空间安装需求，可在狭窄的工装架、设备侧壁位置完成固定，整体高度控制在常规工位的视线范围内，调整角度时无需额外登高或俯身操作；铰接座的转动角度范围覆盖了常规作业需要的俯仰区间，可满足多数检测、定位端头的角度调整需求，无需额外增加转动辅助结构。

　　在实际选型应用时，需要注意安装面的平面度误差不超过0.1mm，避免法兰安装后出现翘曲，导致支撑柱倾斜影响端头的定位精度；铰接位置需要定期加注润滑脂，减少销轴与孔位的磨损，保证长时间使用后转动精度不会出现明显衰减；搭载端头的重量不宜超过结构额定负载，避免锥柱长期承受过大倾覆力矩出现塑性变形，影响结构稳定性。该结构作为通用支撑部件，可直接复用在各类需要角度调整的小型端头支撑场景中，建模时各特征的参数化设置完整，设计人员可根据实际使用场景调整法兰尺寸、锥柱高度、铰接座宽度等参数，快速适配不同的安装空间与负载需求，无需从零开始搭建结构模型，能够有效缩短相关工装、设备的设计周期。
