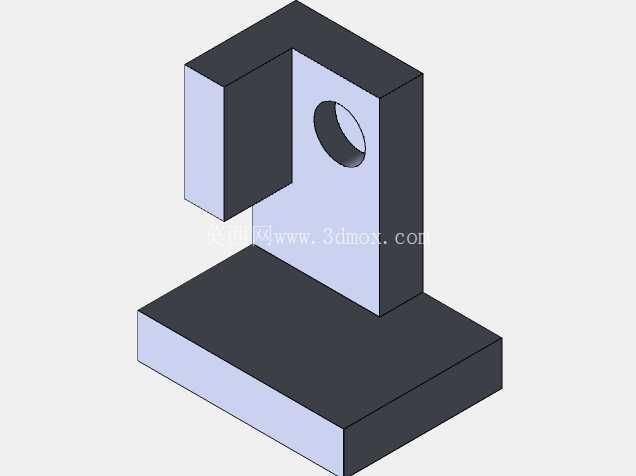

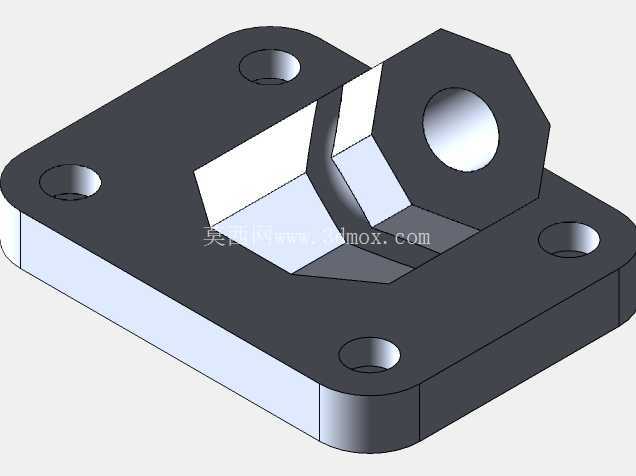

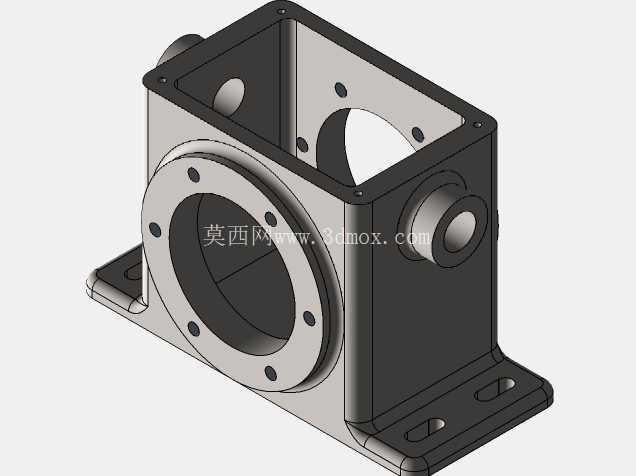

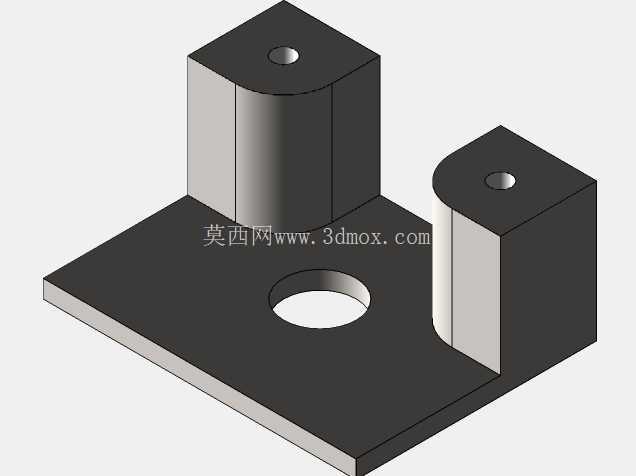

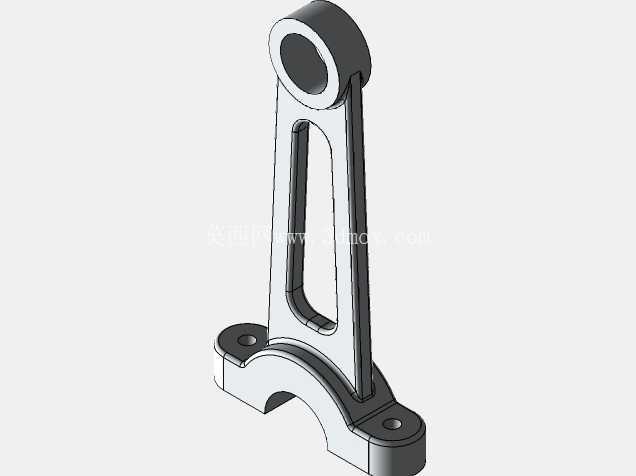

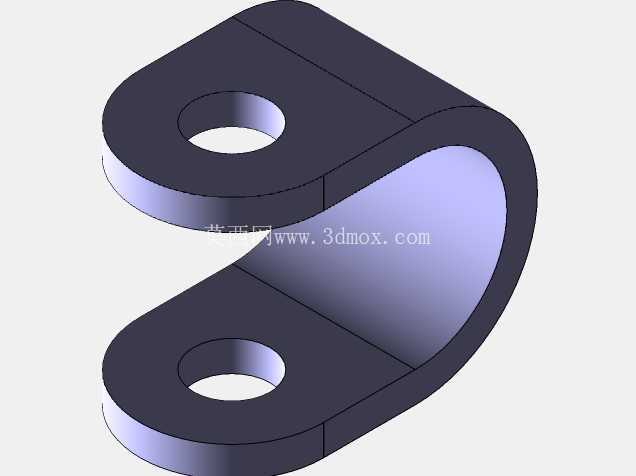

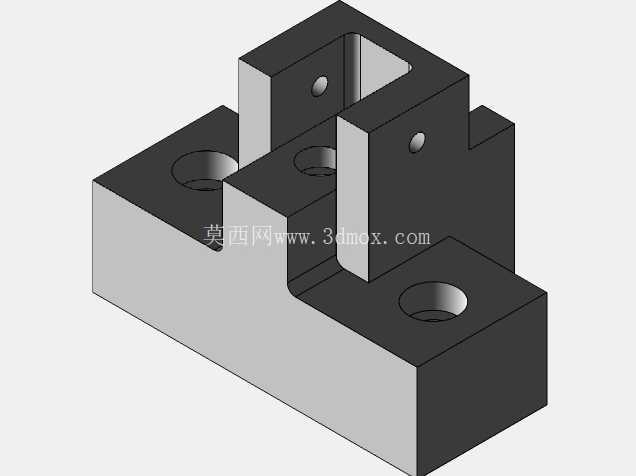

C型立式带孔安装支撑座结构设计

　　在非标自动化生产线、小型工装夹具台架以及教学实训拆装台的搭建过程中，这类C型立式支撑结构是出现频率极高的基础连接构件，它不需要承担大吨位的重载载荷，核心作用是为悬臂式安装的检测元件、小型气动执行件、导向轴或者走线拖链提供稳定的安装基准，同时利用自身的C型开口留出足够的操作与避让空间，避免相邻运动部件发生干涉。从结构形态来看，底部是一块矩形的安装底板，底板上预留的安装孔位可以直接通过内六角螺栓固定在铝型材框架或者钢制工作台面上，底板的厚度经过受力校核，在常规的侧向载荷作用下不会出现翘曲变形，保证整个支撑结构的安装基准面始终保持水平。

　　竖直方向的立板与底板采用一体化的结构设计，没有额外的拼接焊缝或者螺栓连接位，这种设计一方面减少了装配环节的累计误差，另一方面也避免了连接位置在长期交变载荷下出现松动的问题，立板上部开设的横向通孔是核心的功能安装位，孔的内壁加工精度可以满足销轴、直线导杆或者轴承外圈的过渡配合要求，不需要额外加装轴套就可以直接实现转动或者滑动副的装配。设计这类构件的时候，首先要确认的是安装边界尺寸：底板的长宽尺寸需要匹配现场安装面的型材槽距，不能出现孔位落在型材槽外无法固定的问题，立板的高度要根据被支撑部件的运动行程来确定，既要保证部件运动到下极限位置时不会和底板发生碰撞，也要避免立板过高导致整体结构的刚性下降，在侧向受力时出现过大的挠度影响定位精度。

　　上部的通孔位置需要做偏心距校核，保证孔的中心轴线和底板安装面的平行度公差控制在合理范围内，避免安装在孔内的轴类零件出现卡滞或者偏磨的问题。C型开口的宽度尺寸需要结合周边部件的轮廓来设定，开口过小会导致装配时工具无法伸入拧紧螺栓，开口过大则会削弱立板的整体抗弯截面模量，降低结构的承载能力。在实际应用场景中，这类支撑座常被用在小型工件的定位工位上，比如在流水线的工件检测位，将光电传感器的安装支架固定在这个支撑座的通孔位置，调整好检测高度后就可以稳定实现工件到位检测；在教学实训场景中，这类结构也是SolidWorks建模练习的典型案例，学习者可以通过绘制这个模型掌握拉伸凸台、切除拉伸、简单孔特征的操作逻辑，同时理解机械设计中基准统一、结构刚性优化的基本思路。

　　从加工工艺角度来看，这个零件如果采用金属材质加工，一般会选择整块Q235钢板通过铣削加工成型，底板的下表面需要做铣平处理，保证和安装面的贴合度，孔的内壁如果需要配合销轴则要做铰孔处理提高表面光洁度；如果是3D打印制作实训模型，则可以直接一体打印成型，不需要额外的支撑结构，打印完成后简单去除毛刺就可以用于装配演示。在做结构选型的时候，需要重点核算立板上部通孔位置的受力情况，如果需要悬挂较重的部件，就需要适当增加立板的厚度，或者在立板和底板的连接位置增加三角加强筋，避免长期受力后立板出现根部断裂的问题；如果只是用于安装轻量化的传感器或者走线架，则可以适当减小板材厚度，降低整体的重量和材料成本。这类基础支撑构件虽然结构简单，但是在整个设备的结构体系中起到的作用十分关键，一旦支撑座的尺寸出现偏差或者刚性不足，就会导致安装在其上的功能部件出现位置偏移，直接影响整台设备的运行精度，因此在建模阶段就需要把各个配合面的公差、安装孔的位置度、整体的形位公差都考虑周全，不能因为结构简单就忽略设计细节。
