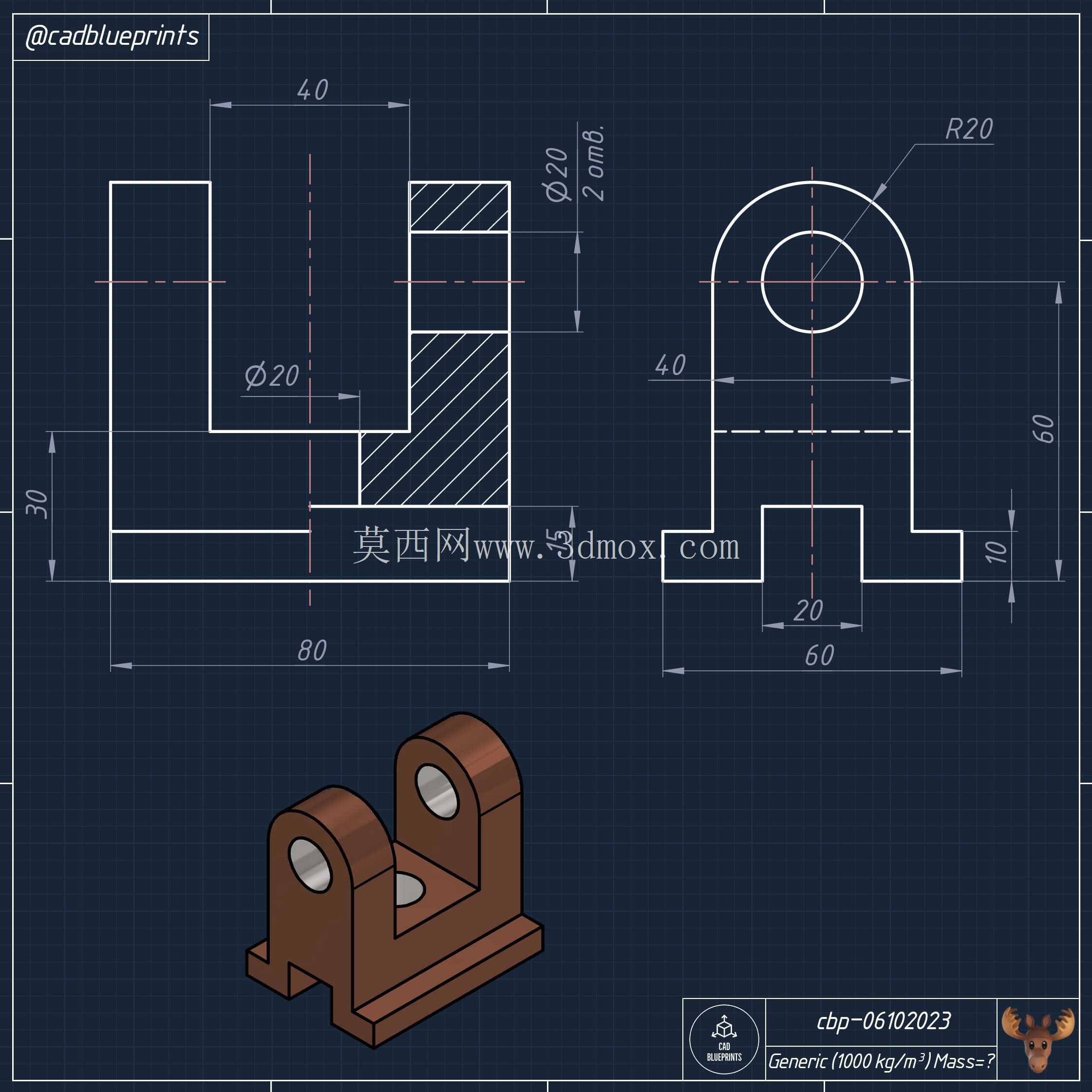

该支撑结构件属于机械系统中常见的铰接类安装基座,多应用于需要实现部件间转动连接、同时承担径向与轴向载荷的工况场景,常见于小型自动化设备的连杆机构、工装夹具的定位支撑单元、输送线的摆臂连接位,也可作为教学实训场景中机械结构认知、三维建模练习的典型参照零件。从功能特性来看,零件底部为一体化成型的平板安装基座,底面为全平面加工基准,可直接贴合设备安装面通过螺栓完成固定,基座底部一侧设置的凸台结构,可在安装时嵌入安装面的定位槽内,抵消横向载荷作用下的滑移趋势,无需额外设置定位销即可完成初定位,降低现场安装的调整工作量。

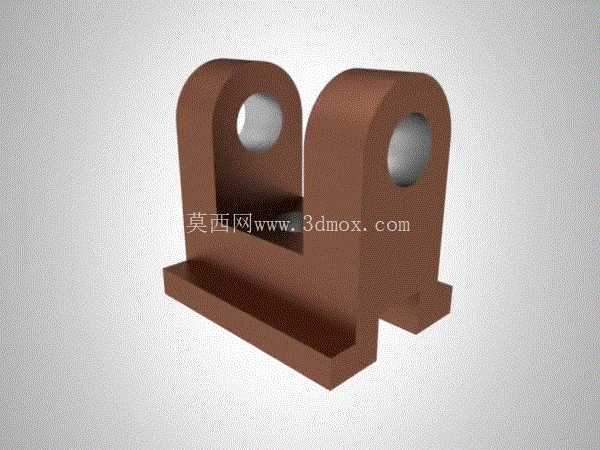

上部两个对称分布的立耳结构为核心功能承载区,每个立耳上加工有同轴的通孔,用于穿装铰接销轴,两立耳之间的预留间隙可容纳被连接部件的连接端,保证铰接部件转动时不会与立耳侧壁发生剐蹭,通孔的内壁加工精度直接决定铰接副的转动顺畅度与使用寿命,建模时需严格保证两孔的同轴度公差,避免实际装配时出现销轴卡滞、单侧受力磨损过快的问题。设计思路上采用一体化铸造成型后再做机加工的工艺路线,整体结构无多余冗余设计,立耳与底部基座的过渡位置设置有圆角,可有效降低应力集中系数,避免设备运行过程中受交变载荷作用时在转角位置出现开裂失效;立耳外侧的圆弧过渡设计,既可以去除加工锐边避免安装时划伤操作人员,也能在不降低结构强度的前提下减少零件整体重量,降低材料消耗。
从安装边界尺寸来看,底部安装基座的长宽尺寸决定了该支撑座的安装占地空间,选型时需确认安装面的预留尺寸可完全覆盖基座底面,同时预留出螺栓紧固的操作空间;两立耳的中心高度决定了铰接点的安装高度,需匹配被连接部件的转动中心高度要求,避免出现连杆运动干涉;立耳上通孔的内径尺寸需与选用的铰接销轴外径做公差配合,通常采用间隙配合保证转动灵活性,若有较高的定位精度要求可选用过渡配合,同时需核算通孔的壁厚是否满足额定载荷下的剪切强度要求,避免受冲击载荷时立耳出现断裂。零件整体的壁厚设计均匀,避免铸造过程中出现缩孔、砂眼等成型缺陷,底部基座的厚度经过载荷核算,可承担额定范围内的倾覆力矩,保证铰接部件在摆动过程中基座不会出现形变。
在三维建模过程中,需优先以底面为第一基准面绘制基座轮廓,再向上拉伸生成立耳结构,最后完成通孔、过渡圆角、底部凸台的特征创建,建模时需注意各特征的先后顺序,避免出现特征报错、参数关联失效的问题,同时需预留合理的机加工余量,匹配实际生产的工艺要求。这类支撑件虽然结构简单,但在机械系统中承担着载荷传递、运动约束的核心作用,设计时需结合实际工况的载荷大小、运动行程、安装空间做针对性调整,不可直接照搬通用尺寸,否则容易出现安装干涉、强度不足等问题。
