机加工台用夹持固定虎钳结构设计

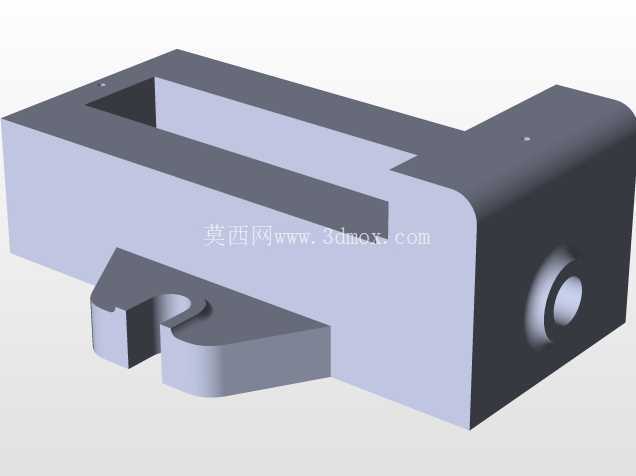

　　在常规机加工、钳工装配、小型零件修配的作业场景里，这类台虎钳是工位上最基础也最高频使用的夹持类工装，不管是台式钻床的进给定位、小型零件的锉修打磨、还是小批量工件的攻丝去毛刺作业，都需要依靠这类夹持结构完成工件的位置固定，避免加工过程中工件位移带来的尺寸偏差或者安全隐患。从结构设计逻辑来看，这款虎钳采用了一体化的固定钳身主体结构，固定钳身的导轨槽直接和活动钳身做滑动配合，没有额外拼接的导轨镶条，这种设计的优势是整体刚性更强，在承受较大夹持力矩的时候不会出现拼接位置的形变错位，日常维护也不需要频繁调整导轨间隙，适合车间多粉尘、多切削液飞溅的复杂作业环境。

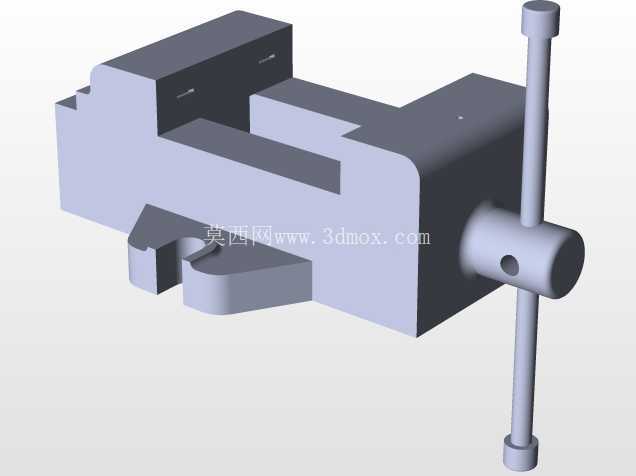

　　活动钳身的驱动端采用了内置丝杠的传动结构，丝杠的螺母座直接集成在固定钳身的尾端位置，转动丝杠手柄的时候，活动钳身会沿着导轨槽做直线往复运动，实现钳口的开合动作，钳口的开合行程可以覆盖常规小型零件的夹持需求，从几毫米厚度的薄板零件到几十毫米宽度的块状零件都能稳定夹持。钳身底部的安装结构做了两个定位凸台和安装孔位设计，安装的时候可以直接通过螺栓把虎钳固定在钳工台或者机床工作台的T型槽上，安装边界需要预留出台钳自身的长宽尺寸之外，还要在钳身的前后端留出足够的工件伸出空间，以及手柄转动的操作空间，避免操作的时候手柄和台面上的其他工具、工装产生干涉。

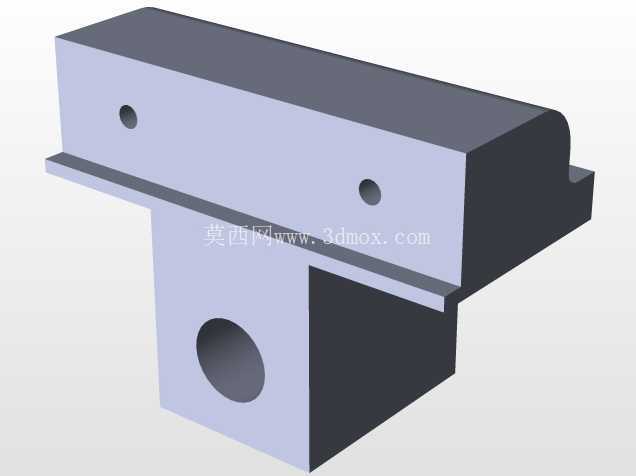

　　钳口位置做了可拆卸的钳口板设计，钳口板表面加工有交叉的防滑齿纹，加持硬度较高的金属零件的时候可以增加接触摩擦力，防止工件受力打滑，当钳口板磨损之后，只需要拧下固定螺栓就可以快速更换钳口板，不需要整体更换钳身，能有效降低长期使用的维护成本。从实际使用的功能特性来看，这款虎钳的夹持力可以满足常规轻载机加工的需求，比如对铝件、塑料件的钻孔作业，或者小型钢件的锉修、装配作业，都能提供足够的夹持稳定性，不会因为常规的手工作业力度出现工件松脱的情况。

　　设计过程中特意将钳身的棱角位置做了圆弧过渡处理，避免日常操作的时候尖锐棱角磕碰造成人员受伤，同时固定钳身的顶面做了平整的基准面设计，需要的时候可以直接作为小型零件的划线基准面使用，不需要额外搭配等高块来找平工件。丝杠的传动位置预留了润滑脂加注的间隙，日常维护的时候只需要定期在丝杠和导轨配合面涂抹润滑脂，就可以保证钳身开合顺畅，不会因为粉尘进入出现卡滞的情况，整体结构没有复杂的传动零件，故障率极低，非常适合生产车间、维修工位、实训教学场地这类高频使用的场景配置。在做三维建模的时候，整个结构的配合公差都按照实际机加工的装配要求做了预留，导轨滑动面的配合间隙控制在合理范围内，既不会因为间隙过大出现钳身晃动，也不会因为间隙过小导致滑动卡滞，所有安装孔的位置、尺寸都和实际五金件的通用安装标准匹配，不管是做3D打印的原型验证，还是直接加工金属材质的成品，都可以直接参考模型的尺寸参数做生产准备，不需要再额外调整安装位的尺寸。
