可角度调节式机用台虎钳结构设计

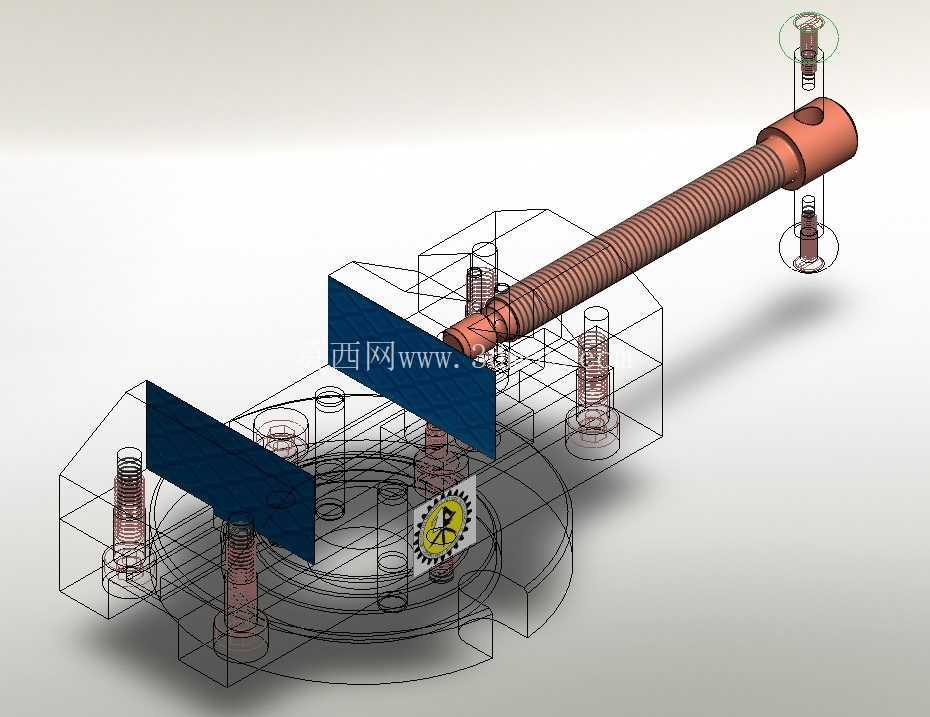

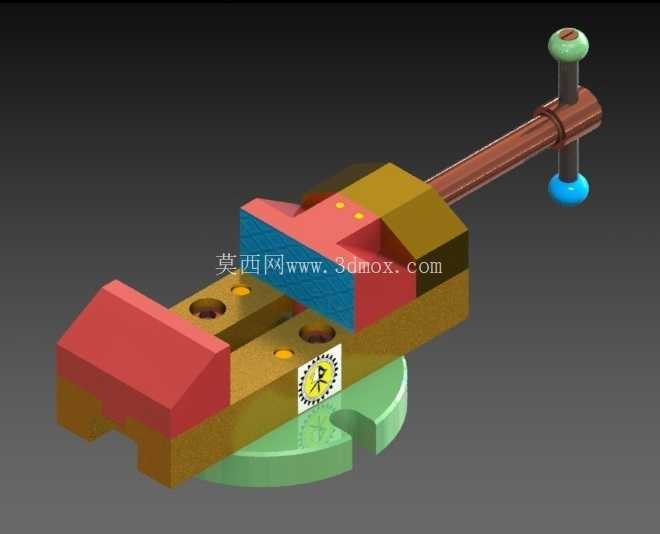

　　这款可角度调节的机用虎钳，核心解决常规固定式台虎钳无法适配斜面加工、多角度装夹的痛点，在单件小批量机加工、钳工修配、工装预调场景中实用性极强。常规虎钳只能沿水平方向夹持工件，遇到需要铣削斜面、钻斜孔、修磨异形角度面的工件时，往往需要额外搭配角度垫铁、正弦台，不仅装夹找正时间长，多次装夹还容易累积定位误差，对于小批量多品种的加工场景来说，会大幅降低作业效率。这款虎钳在底座部分做了可回转支撑结构，将传统的固定安装底座改为带定位卡槽的回转支撑盘，支撑盘与钳身主体通过中心转轴连接，松开侧边的锁紧手柄后，钳身可以绕中心轴在水平面上做360度回转，同时支撑盘上预留的分度卡槽可以配合定位销实现常用角度的快速卡位，不需要每次都用百分表找正角度，能把单工位角度调整的时间压缩到常规装夹的三分之一。

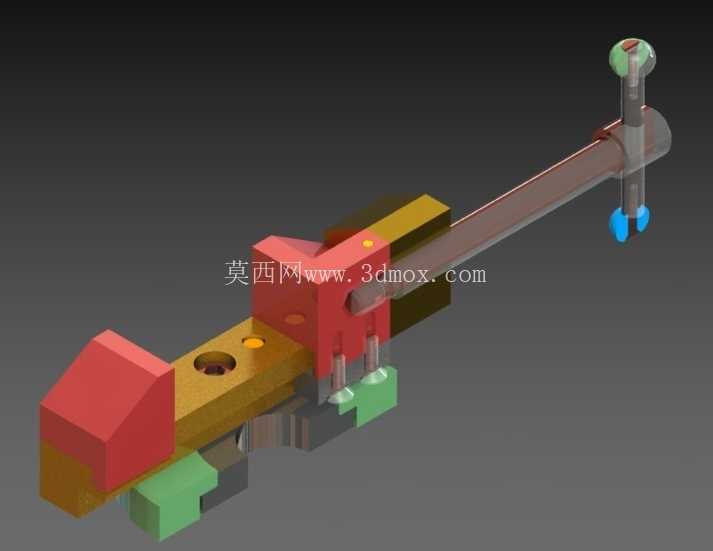

　　钳身的夹持部分采用了活动钳身与固定钳身的配合结构，丝杆传动副采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，夹持大切削力工件时不容易出现滑牙、变形，丝杆末端的手柄采用加长力臂设计，在夹持硬质合金工件、大尺寸毛坯件时，可以通过杠杆力获得足够的夹持力，避免铣削过程中工件移位。钳口部分做了可更换式设计，预留了两个沉头安装孔，可以根据加工需求更换平钳口、带V型槽的圆棒夹持钳口、软质铝钳口，夹持精加工表面时不会夹伤工件表面，V型钳口则可以稳定夹持圆柱形轴类零件，不需要额外加装V型块。

　　从安装边界来看，这款虎钳的底座安装孔采用标准T型槽间距设计，可以直接适配大多数铣床、钻床、钳工台的T型槽安装尺寸，不需要额外制作过渡连接板，回转支撑盘的底部做了止口结构，安装时可以快速与工作台定位止口配合，保证虎钳安装后的同轴度。钳身的最大开口尺寸覆盖了常规中小型零件的夹持范围，活动钳身的导轨面采用了矩形导轨配合，相比燕尾导轨，矩形导轨的承载能力更强，夹持重型工件时不会出现导轨翘起、间隙过大的问题，导轨面之间预留了调整镶条，可以在长期使用出现磨损后，通过调整镶条螺丝补偿导轨间隙，保持夹持精度。

　　在实际使用场景中，这款虎钳不仅可以用于普通铣床的平面铣削、斜面铣削加工，还可以用于钳工划线、零件修配、工装组装时的工件固定，角度可调的结构让它在加工带有复合角度的小型零件时，不需要多次翻转工件找正，一次装夹就可以完成多个角度面的加工，减少了装夹误差累积。钳身的整体结构做了应力消除处理，导轨面、钳口贴合面都经过磨削加工，长期使用后不会因为应力释放导致夹持精度下降，丝杆部分加装了防尘挡圈，可以阻挡加工产生的铁屑、切削液进入丝杆传动副，延长传动部件的使用寿命，减少日常维护的工作量。在设计过程中，特意将锁紧机构的操作手柄设置在钳身侧方，操作人员站在工位正面就可以完成角度锁紧、夹持松紧的操作，不需要探身到虎钳另一侧操作，符合人机工程学的操作逻辑，减少作业过程中的多余动作。底座的回转锁紧采用了抱箍式锁紧结构，相比传统的螺丝顶紧结构，抱箍锁紧的接触面积更大，锁紧后钳身不会因为切削力产生角度偏移，重切削工况下的稳定性更好。
