L型带铰接孔电源变压器安装固定支座

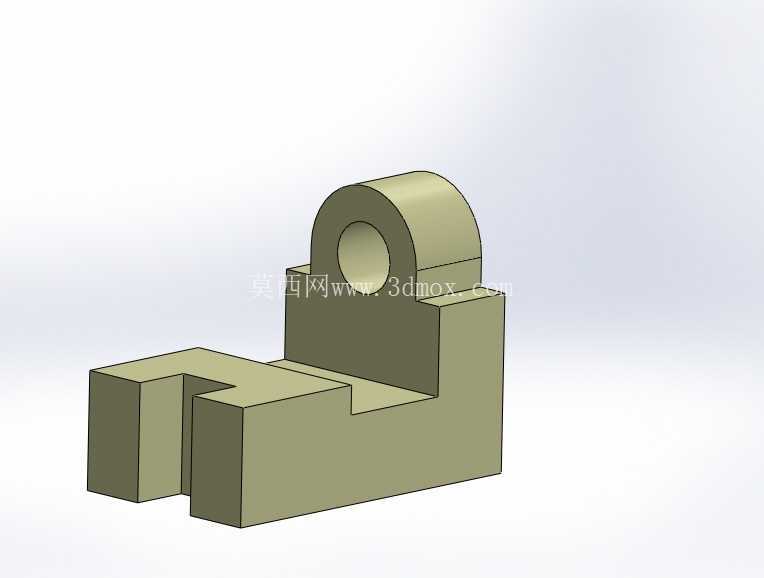

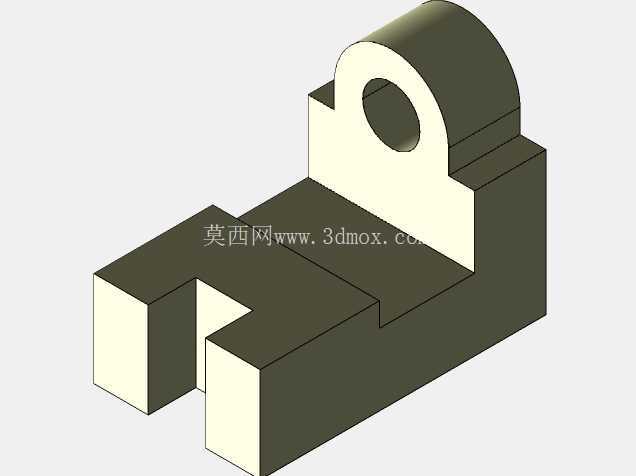

　　该零件为电源变压器配套的安装固定支座，主要应用于小功率工频电源变压器的设备内部安装场景，常见于工业控制机柜、小型机电设备、低压配电模组的变压器装配环节，承担变压器本体的承载、定位以及与设备机架的铰接固定功能，可适配需要小角度调整安装位的变压器装配需求，避免变压器硬连接时因设备振动、壳体形变产生的应力集中问题。从结构功能来看，零件整体采用L型折弯式的块状结构，底部为带卡槽的水平安装段，卡槽宽度25mm，可直接卡入设备机架的对应安装凸台，实现快速预定位，无需额外扶持即可完成初步装配，降低现场装配的操作难度；竖直段顶部设置带通孔的铰接凸台，通孔直径12mm，用于穿装铰接销轴，将变压器本体与支座实现铰接连接，允许变压器绕销轴轴线进行小范围角度调整，适配不同走线方向、安装空间的布局需求，同时铰接结构可缓冲设备运行时传递的振动载荷，减少变压器绕组受振动影响出现的松脱、位移风险。

　　设计阶段优先考虑了装配兼容性与结构强度的平衡，水平安装段的总长度为25mm，竖直段总高度为40mm，整体外轮廓尺寸紧凑，不会占用过多设备内部的安装空间，铰接凸台的外圆直径为18mm，凸台厚度与竖直段壁厚保持一致，在保证销轴安装接触面足够的前提下，尽可能减少零件的整体重量，降低材料消耗。零件的壁厚统一设置为合理的均匀尺寸，避免注塑或铣削加工时出现壁厚不均导致的变形问题，所有棱边均做了微小的倒角处理，既可以去除加工毛刺避免装配时划伤操作人员，也能减少应力集中点，提升零件的长期使用可靠性。

　　从安装边界来看，水平段底部的卡槽深度为12mm，卡入机架凸台后，侧面预留的安装孔位可通过紧固件完成最终锁紧，锁紧后支座与机架的连接间隙控制在0.1mm以内，保证连接刚性；竖直段的铰接孔与底部安装面的中心距为32mm，确保变压器安装后与机架平面保持足够的安全间隙，避免变压器壳体与机架接触产生接地短路风险，同时铰接孔的位置精度控制在±0.05mm范围内，保证销轴穿装后无卡滞，转动灵活。

　　在实际选型应用时，该支座可适配重量不超过2kg的小型电源变压器，铰接结构的转动阻尼可通过销轴两端的紧固件进行调整，既可以实现角度调整后的位置锁定，也能保留一定的活动余量缓冲振动载荷；零件的结构设计充分考虑了加工工艺性，无论是采用金属铣削加工还是工程塑料注塑成型，都无需复杂的工装夹具即可完成生产，加工工序简单，量产成本较低，适合批量配套电源变压器的装配使用。结构上没有多余的冗余设计，每一处结构都对应明确的功能需求：底部卡槽解决快速预定位问题，顶部铰接孔解决角度调整与减振问题，均匀壁厚解决加工变形问题，合理的尺寸边界解决安装间隙与安全距离问题，整体设计完全围绕电源变压器的实际安装痛点展开，没有为了造型增加不必要的结构，符合工业机械零件的实用化设计原则。
