电源变压器用U型卡槽固定支座结构

　　在中小功率工频电源变压器、低压控制变压器的批量组装场景中，这类U型卡槽固定支座是绕线骨架与安装底板之间的核心衔接零件，多数采用阻燃PA66或者增强PBT材质注塑成型，承担着骨架定位、绕组绝缘隔离、安装应力缓冲的多重作用，很多刚接触变压器结构设计的工程师容易忽略这类小零件的细节设计，往往到样机试装阶段才会出现骨架窜动、绝缘距离不足、安装螺丝顶破绕组绝缘层的问题。

　　从实际装配逻辑来看，这个支座的底座部分做了下沉式的安装孔设计，孔位周边预留了0.8mm的凸台，一方面可以让安装螺丝的头部完全沉入支座内部，避免螺丝金属部分突出后触碰变压器绕组的外包绝缘层，另一方面凸台结构可以在螺丝锁紧时分散压应力，避免塑胶支座在长期受温变影响后出现开裂。底座的侧边做了1.2mm的定位卡扣，卡入安装底板的对应定位槽后，不需要额外打胶就能实现预固定，方便流水线作业时的快速对位，减少人工调整的工时。

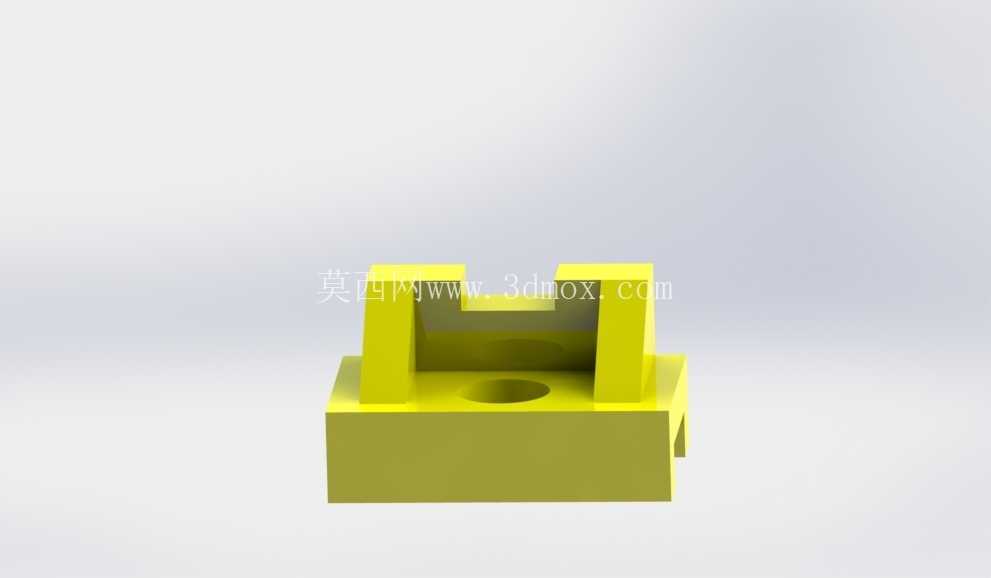

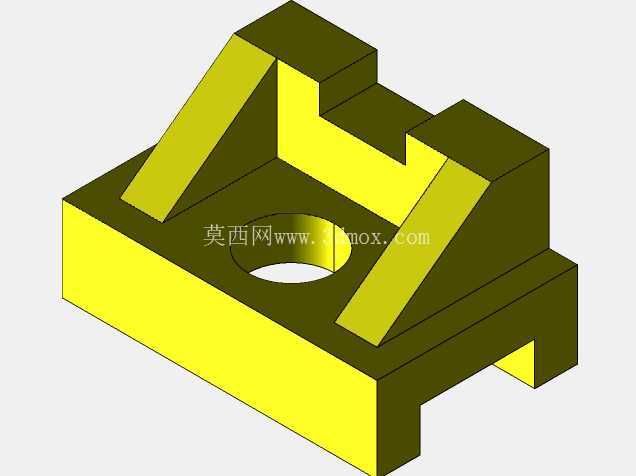

　　上部的两个平行立板构成的U型卡槽，是和变压器绕线骨架配合的核心部位，卡槽的内侧宽度比骨架的定位凸台宽度大0.15mm，属于间隙配合公差，既可以让骨架顺利卡入，又不会因为间隙过大导致骨架在受振动时出现横向窜动——很多户外使用的控制变压器，在运输或者设备运行振动过程中出现绕组引线拉断的问题，大多是因为卡槽配合间隙留得过大，没有对骨架形成有效约束。立板的顶部做了15度的导入倒角，装配时骨架顺着倒角就能滑入卡槽，不需要操作人员刻意对准，能有效降低装配难度。立板的厚度设计为2.5mm，在满足阻燃等级要求的前提下，这个厚度可以保证在120℃的长期工作温度下不会出现形变，避免卡槽松脱。

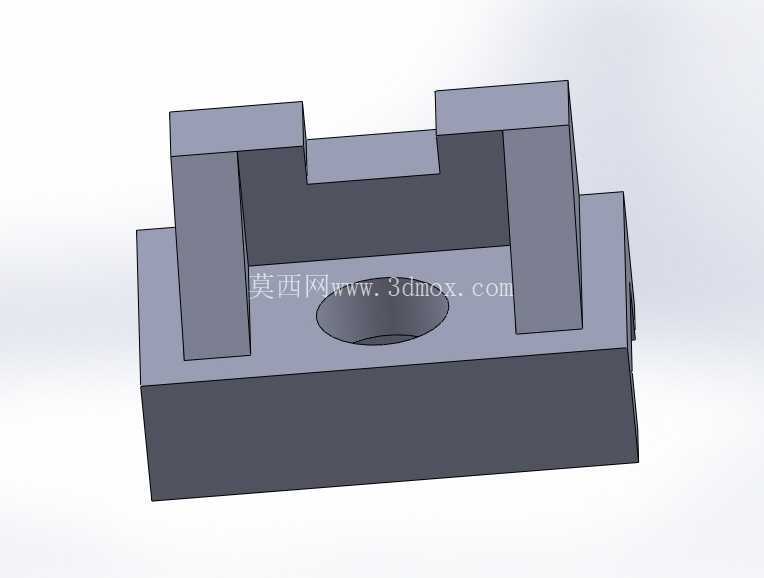

　　底座中间的沉孔是为了避让骨架底部的定位凸柱，很多EI型变压器的骨架底部会做一个圆柱形的定位凸台，用来和铁芯的中柱对位，如果支座没有做这个避让沉孔，骨架装上去之后就会被顶起，导致铁芯插片时出现缝隙，增大变压器的空载电流。沉孔的深度设计为3mm，刚好可以容纳骨架凸柱的全部突出长度，保证骨架底面和支座上表面完全贴合，装配后不会出现歪斜。

　　从绝缘设计的角度，这个支座的整体高度比变压器绕组的最低引出线位置低2mm，既可以保证绕组和金属安装底板之间有足够的爬电距离，满足低压电器的绝缘安全要求，又不会因为支座过高导致变压器整体安装尺寸超标。支座的所有棱角都做了R0.5的圆角处理，避免尖锐棱角在装配时刮破绕组的绝缘胶带，这一点在自动化绕线、自动装配的产线里尤为重要——尖锐棱角刮破绝缘层是变压器生产过程中占比很高的不良原因，很多时候就是小零件的圆角没处理到位导致的。

　　在安装边界上，这个支座的底座外形尺寸适配常见的48mm、57mm片宽的EI型变压器骨架，安装孔的中心距为32mm，和行业内通用的变压器安装底板孔位完全兼容，不需要重新设计安装板的孔位就能直接替换原有支座。卡槽的深度为8mm，可以牢牢卡住骨架的定位边，即使变压器在受短路电流冲击出现小幅振动时，也不会出现骨架脱出的问题。另外，支座的塑胶材质里添加了10%的玻璃纤维增强，抗蠕变性能比纯尼龙材质提升40%以上，在长期锁紧应力下不会出现螺丝松动的情况，适合在工控设备、小型家电电源、低压配电控制模块里长期使用。

　　很多工程师在做变压器结构设计时，会把注意力都放在铁芯参数、绕组线径这些核心参数上，实际上这类固定支座的细节设计，直接影响变压器的装配效率、长期运行可靠性和绝缘安全性能，每一个倒角、每一处间隙、每一个壁厚的设计，都是从大量实际生产的不良案例里总结优化出来的，没有多余的结构，每一处造型都对应着实际装配和使用中的具体需求。
