小型电源变压器配套连接固定结构件

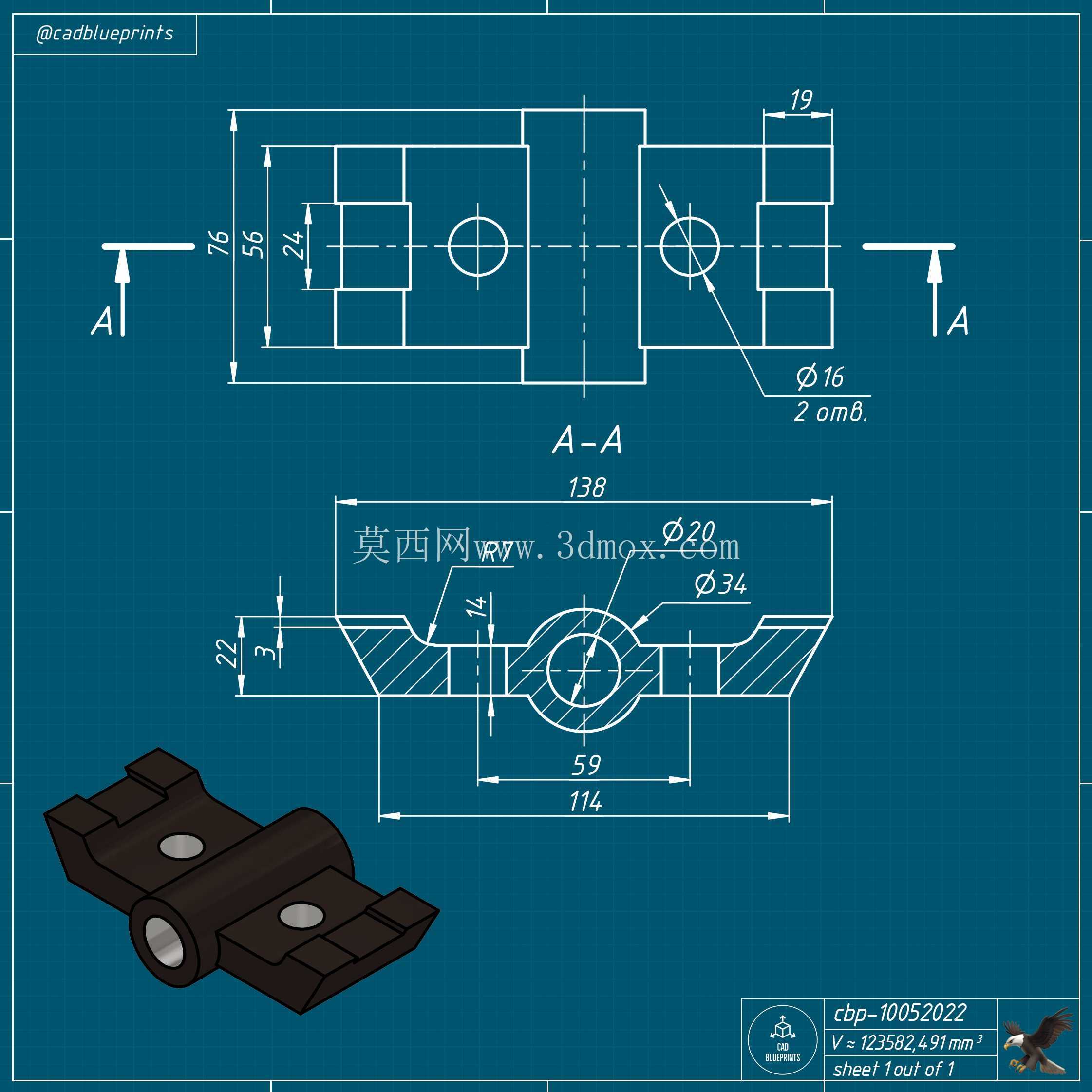

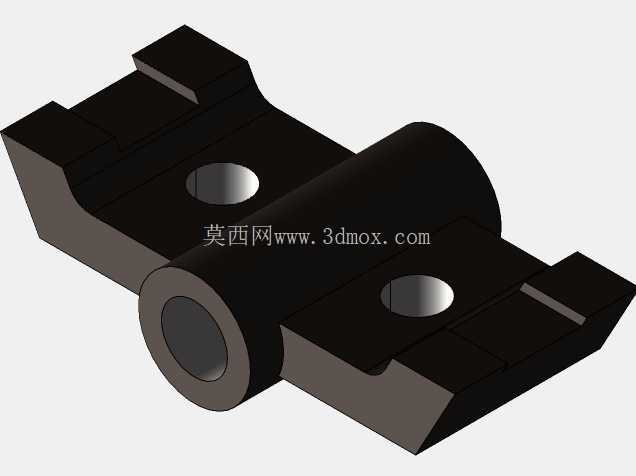

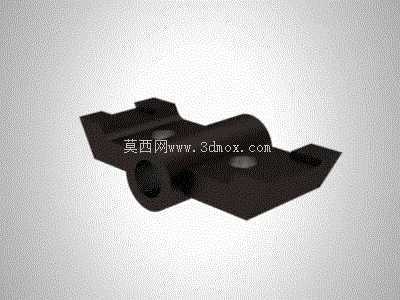

　　设计这类结构件时，首先要匹配对应规格变压器的磁芯外形尺寸，中间的筒状空腔是用来套入变压器的磁芯中柱或者绕组骨架的定位轴，空腔内径需要比骨架定位轴的外径大0.1到0.2毫米，既保证装配时可以顺利推入，又不会因为间隙过大造成绕组工作时出现径向窜动。两侧向外延伸的翼状平板是安装固定面，上面预留的沉孔位置要和设备壳体上的安装柱位置完全对齐，沉孔深度要保证固定螺丝拧入后螺丝头不会高出平面，避免后续装配时和外壳或者其他元器件产生干涉。结构上的两个圆形凹位是用来嵌入接线端子的定位槽，槽的深度和直径要匹配常用的焊接式接线端子尺寸，端子嵌入后可以直接和变压器绕组的引出线焊接，不需要额外的固定结构，减少装配工序。在小功率电源变压器的配套装配场景里，这类结构件承担着绕组定位、外部接线转接、整机安装固定的多重作用，常见于桌面式工控电源、小型仪器内置供电模块、低压控制回路供电单元的装配环节，是连接变压器磁芯绕组与外部设备壳体、接线端子的关键衔接零件。从实际使用工况来看，这类零件需要同时兼顾绝缘性能与结构强度，因为其紧邻变压器绕组出线端，既要避免绕组引出线与金属壳体直接接触造成绝缘击穿，也要承受变压器长期工作产生的微幅振动，防止接线端松脱、绕组移位引发的供电故障。

　　从安装边界来看，这类零件的整体厚度要控制在变压器绕组端部到壳体内壁的间距范围内，不能超出磁芯组件的最大外轮廓，否则会造成外壳装配时出现顶壳问题；两侧翼板的弯折角度要和壳体内侧的安装面角度完全贴合，如果是安装在斜面位置，翼板的倾斜角度需要提前做适配，避免安装时出现应力集中，长期使用后出现翼板断裂的问题。在实际选型适配时，首先要确认中间定位筒的内径是否匹配自身所用变压器骨架的定位轴尺寸，其次要核对两侧安装孔的孔距是否和壳体安装柱的孔距一致，还要注意接线端子槽的位置是否和PCB板上的接线焊盘位置对齐，避免出现接线长度不够或者走线弯折角度过大的问题。

　　这类结构件通常采用绝缘性能较好的工程塑料注塑成型，部分需要更高结构强度的场景也会采用电木材质加工，不管是哪种材质，都需要满足长期在80摄氏度工作温度下不变形、不析出绝缘有害物质的要求，因为变压器长期工作时绕组会持续发热，热量会直接传导到这个结构件上，如果材质耐热性能不足，很容易出现结构变形、端子松脱的问题。结构上的圆角过渡也很关键，所有和绕组引出线接触的棱边都要做R0.5以上的圆角处理，避免尖锐棱边割破引出线的绝缘层，造成绕组短路；安装孔的边缘也要做倒角处理，方便装配时快速对准螺丝，提高装配效率。在三维建模过程中，需要重点校验几个配合尺寸的公差：中间定位筒的内径公差要控制在H7级别，保证和骨架定位轴的间隙配合精度；安装孔的位置度公差要控制在0.1毫米以内，避免出现安装孔错位无法拧入螺丝的问题；接线端子槽的内径公差要控制在0.05毫米以内，保证端子可以顺利嵌入同时不会出现松动。另外还要考虑注塑成型的工艺性，所有壁厚要尽量保持均匀，避免出现壁厚差过大造成的注塑缩痕、气泡等缺陷，定位筒的壁厚和翼板的壁厚差值不能超过1毫米，筋位的厚度要为主壁厚的0.6倍左右，防止出现缩水问题。

　　在实际装配场景中，这类零件是先套入变压器骨架的定位轴，然后将绕组引出线焊接到嵌入在槽内的接线端子上，再通过两侧翼板上的安装孔将整个变压器组件固定到设备壳体内，后续设备的外部供电线就可以直接接到接线端子上，不需要直接焊接在绕组引出线上，方便后期的维修更换，也避免了维修时拉扯绕组引出线造成绕组断线的问题。对于不同功率等级的变压器，这类结构件的尺寸也会做对应调整，功率越大的变压器，对应的结构件整体尺寸越大，定位筒的壁厚也会相应增加，安装孔的直径也会适配更大规格的固定螺丝，保证大重量变压器的安装固定强度。
