在电源变压器的装配体系中,这类C型支架是核心的内部定位承载构件,主要承担绕组、铁芯组件的围合固定作用,避免变压器在运输、运行振动过程中出现铁芯移位、绕组松脱的问题,同时为外围绝缘件、接线端子提供安装基准面。从实际应用场景来看,这类支架多用于中小型开放式电源变压器的内部支撑,适配插装式PCB安装、底座螺栓固定两类常见的变压器装配形式,在工业控制电源、小功率配电变压器模块中应用十分广泛。

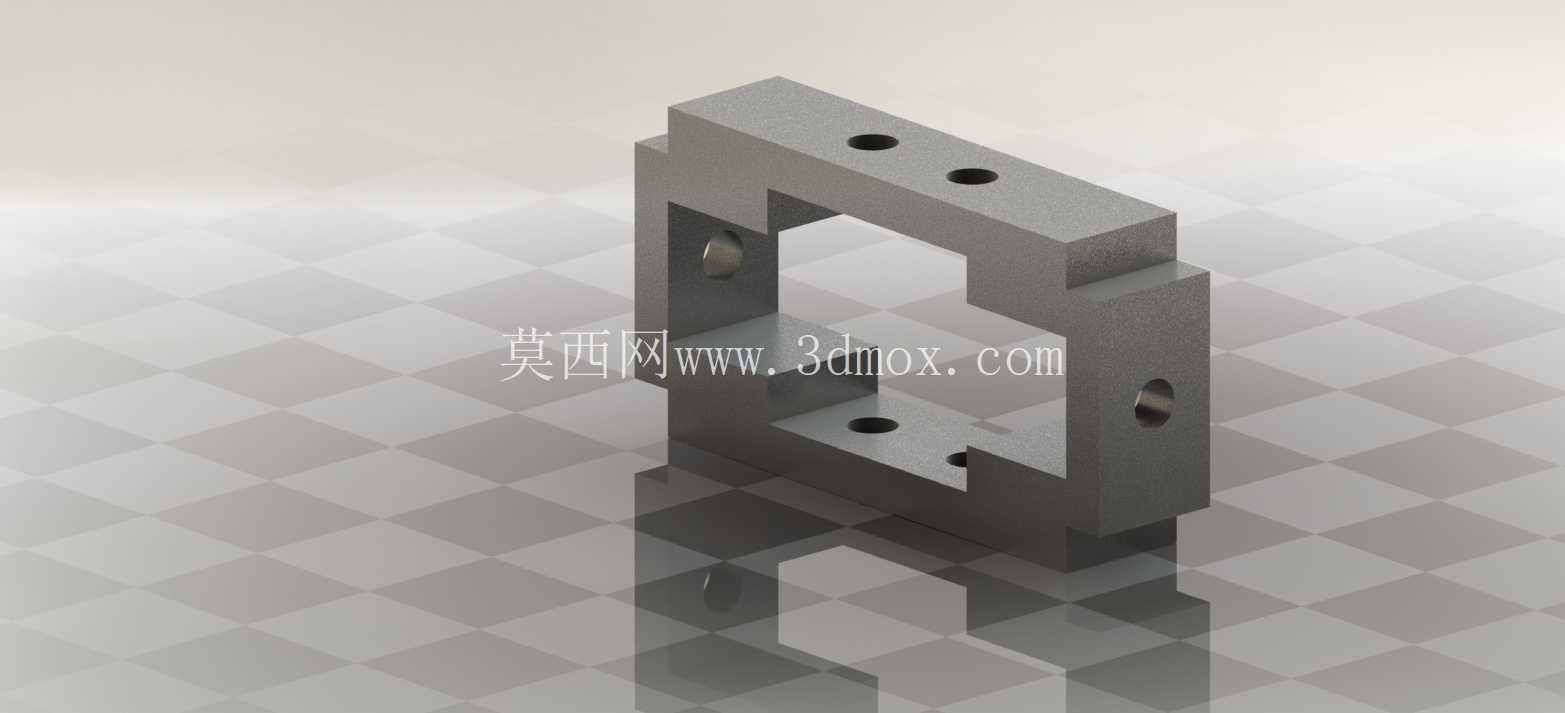

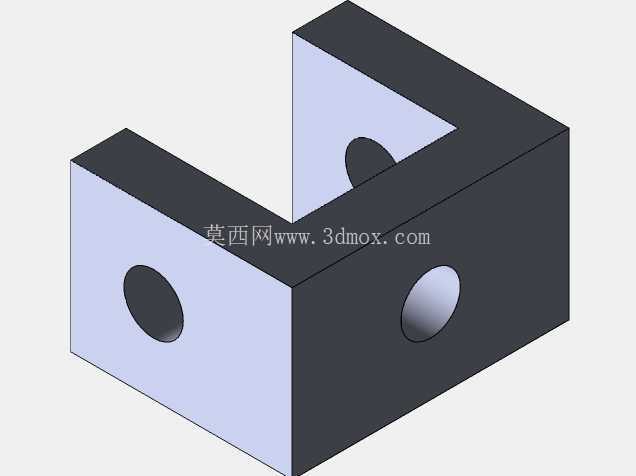

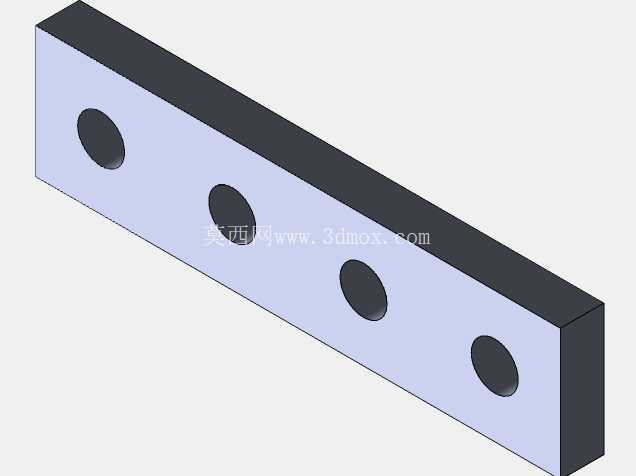

从结构设计思路来看,该支架采用C型开口的四板拼接形式,区别于一体式框型支架,这种组装式结构在加工阶段可以通过板材铣削、型材切割分别加工四个板件后再进行拼接固定,大幅降低了一体式铣削的材料损耗与加工难度,同时开口结构也为变压器铁芯的插装、绕组的预套入预留了操作空间,装配时不需要将绕组从端部穿入支架,可在绕组绕制完成、绝缘处理结束后直接从开口侧放入支架内部,再通过封板完成围合固定,有效降低了装配过程中绕组绝缘层被刮蹭破损的风险。

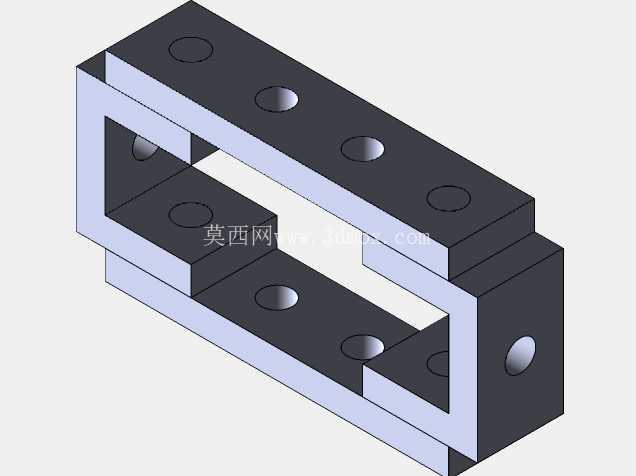

功能特性层面,支架的上下安装面均设置了同轴定位孔,其中顶面的两个通孔用于支架与变压器上部固定座、绝缘端板的螺栓连接,侧面的径向通孔用于穿装锁紧螺杆,将四板拼接的支架整体锁紧为刚性整体,同时可通过螺杆的预紧力调整支架对内部铁芯的夹持力度,既保证铁芯固定牢靠,又不会因夹持力过大导致铁芯叠片出现形变、影响磁路性能。支架内侧的台阶面是核心的定位基准,台阶的高度差与铁芯叠片的厚度公差匹配,装配时铁芯叠片可直接卡入台阶面完成定位,不需要额外增加定位工装即可保证铁芯在支架内部的居中位置,避免铁芯偏位导致的磁隙不均、空载损耗升高问题。
关于安装边界与尺寸适配,这类支架的外形尺寸通常根据对应变压器的铁芯规格进行匹配,C型开口的内净尺寸要比铁芯叠装后的外形尺寸单边预留0.1-0.2mm的装配间隙,既方便铁芯顺利装入,又不会因间隙过大导致铁芯运行时出现晃动。支架的安装孔位间距需要与变压器底座、上部接线端板的孔位完全匹配,孔位公差控制在±0.05mm范围内,避免装配时出现螺栓无法穿装的问题。支架的壁厚设计需要兼顾刚性与轻量化要求,通常根据变压器的整体重量选择对应厚度的板材,保证在承受铁芯、绕组总重量的情况下,支架的最大形变不超过0.03mm,避免因支架形变导致铁芯磁隙变化、影响变压器电气性能。
静态模拟验证环节,主要针对支架在承受额定载荷、螺杆预紧力共同作用下的应力分布、形变情况进行校核,重点关注支架转角处、安装孔周边的应力集中情况,确保最大应力值低于材料的屈服强度,避免长期运行过程中出现支架开裂、形变失效的问题。同时通过静态模拟可以验证四板拼接处的接触压力分布,保证拼接面接触均匀,不会出现局部接触压力过大导致的板件变形,或是接触压力不足导致的拼接缝隙过大、整体刚性下降问题。在实际设计过程中,还需要考虑支架的表面处理要求,通常采用镀锌、发黑处理提升防锈能力,同时避免支架与铁芯、绕组之间出现导电短路问题,必要时会在支架与铁芯接触的位置增加绝缘垫片,进一步提升绝缘可靠性。
