带方形安装基座的空心圆柱支撑构件

　　这类带方形安装基座的空心圆柱支撑构件，在小型机电设备、工装夹具定位单元、电子元器件安装支架场景中应用十分广泛，尤其常见于需要垂直导向、轴类件穿装定位、轻质部件支撑的装配工位。构件下部的方形基座并非简单的方块结构，底部开设的对称卡槽可直接卡入设备台面的T型槽或者型材导轨，无需额外加工复杂的安装沉孔，装配时仅需从侧面推入卡槽，再通过侧面的紧定螺钉或者顶部的压块即可完成固定，大幅减少现场装配的配做工作量。上部的空心圆柱为整根构件的核心功能段，内孔的同轴度与圆柱度直接决定穿入其中的导杆、接线柱或者气路管路的运动顺畅度，设计时内孔与外圆柱面的同轴度公差通常控制在0.02mm以内，避免穿装部件出现卡滞、偏磨的问题。

　　从尺寸边界来看，方形基座的边长为40mm，基座总高度为10mm，底部卡槽的开口宽度为15mm、深度为5mm，可适配市面上多数标准宽度的工业铝型材导轨以及通用工装台的T型槽规格；上部空心圆柱的外径为20mm，内孔直径为10mm，圆柱段总高度为30mm，从基座顶面向上延伸，整体装配后突出安装面的高度为30mm，不会占用过多垂直方向的设备空间，适合布局紧凑的小型机电单元。设计过程中，基座与圆柱的衔接处做了R2的圆角过渡，避免直角处的应力集中，在承受侧向载荷时不会出现衔接处断裂的问题；圆柱顶端的内孔边缘做了0.5mm的倒角，既可以去除加工毛刺，也能在穿装杆件时起到导向作用，无需额外对正即可顺利插入内孔。

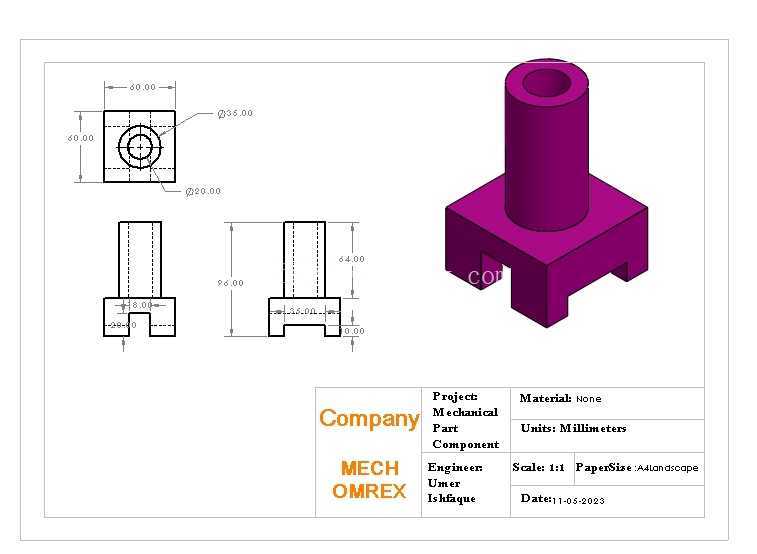

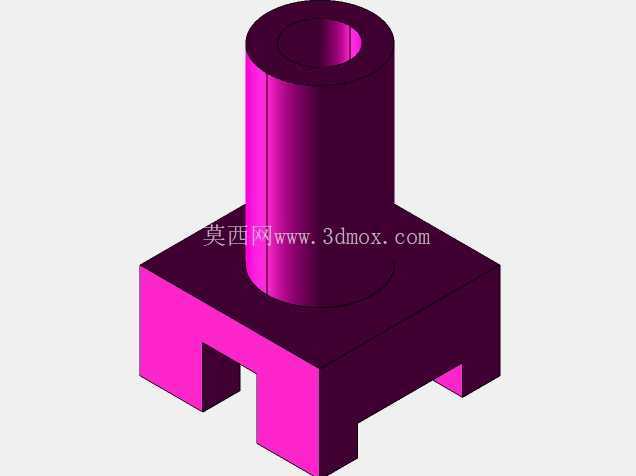

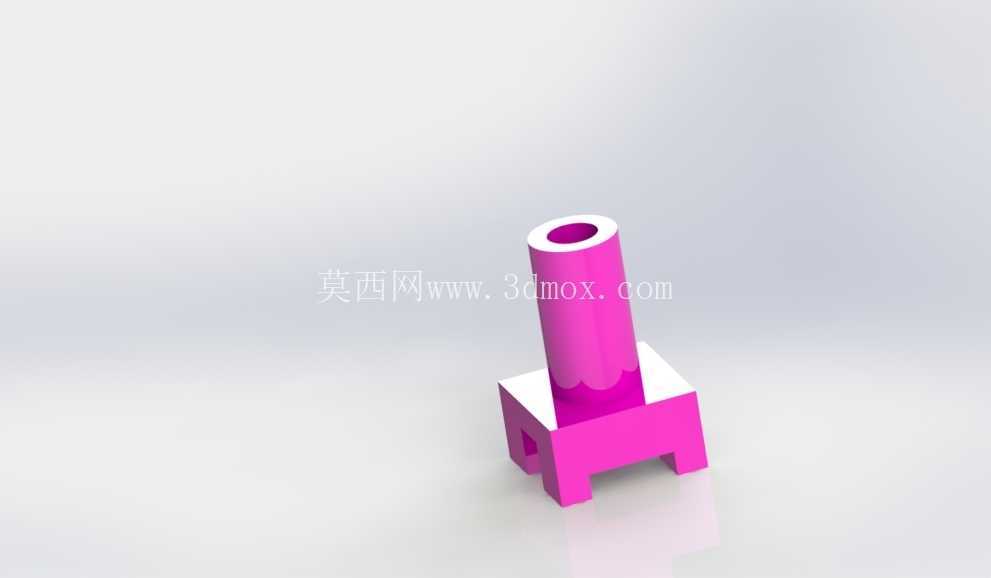

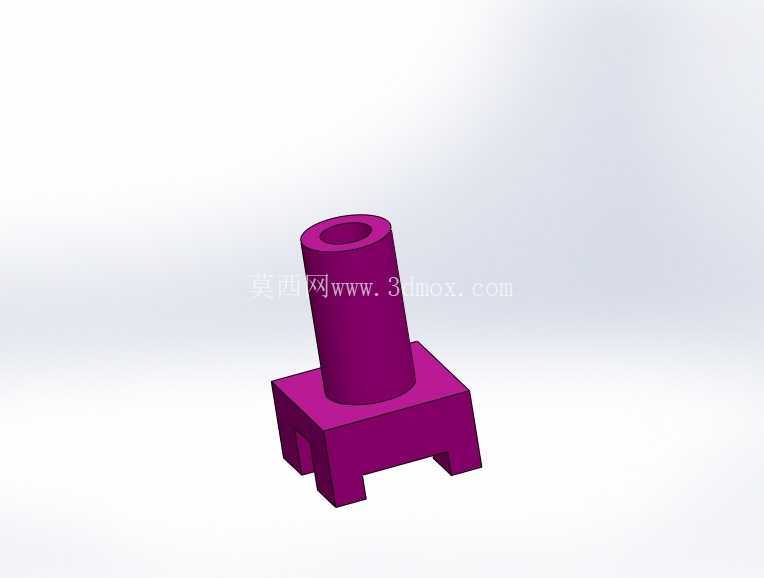

　　从工程视图的表达来看，三视图分别对应了基座的俯视尺寸、圆柱与基座衔接的剖视结构、侧视方向的卡槽尺寸，等轴测视图直观呈现了构件的立体形态，方便加工人员快速理解结构特征，不需要反复对照多视图脑补空间形态。这类构件在实际使用中，多数采用铝合金或者POM材质加工，铝合金材质的构件可用于有一定强度要求的支撑定位场景，POM材质的构件则用于需要绝缘、避免刮伤穿装杆件表面的电子设备装配场景，比如电源变压器内部的接线柱支撑、小型检测设备的探针导向座都能见到这类结构的身影。

　　在装配适配性上，基座的四个边角没有做尖锐处理，保留了0.3mm的小倒角，安装时不会刮伤操作人员的手部，也不会在推入导轨时卡滞在导轨的拼接缝隙处；空心圆柱的外圆面粗糙度控制在Ra1.6，若后续需要加装轴套、磁环等配套零件，可直接压装无需额外打磨外圆面。需要注意的是，这类支撑构件的侧向承载能力有限，通常仅用于承受垂直方向的压应力或者较小的侧向力，若需要承受较大的侧向冲击载荷，则需要在基座侧面加装定位销，分担卡槽处的受力，避免长期受载后卡槽变形导致构件松动。在三维建模过程中，这类结构优先采用草图拉伸加切除的方式完成，先绘制方形基座的轮廓并拉伸，再绘制底部卡槽的轮廓做切除，之后在基座顶面绘制空心圆柱的内外圆轮廓，拉伸至对应高度，最后添加各处的倒角与圆角特征，建模时需要注意各特征的先后顺序，避免圆角特征导致后续切除特征出现报错，同时要保证各尺寸的参数化关联，方便后续根据不同的安装场景调整基座尺寸、圆柱高度与内孔直径，快速衍生出适配不同工位的同系列支撑构件。
