悬臂铝方管弯扭载荷应力应变测试装置

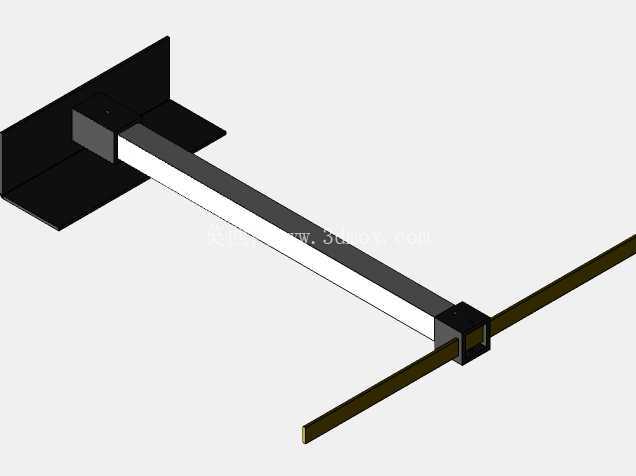

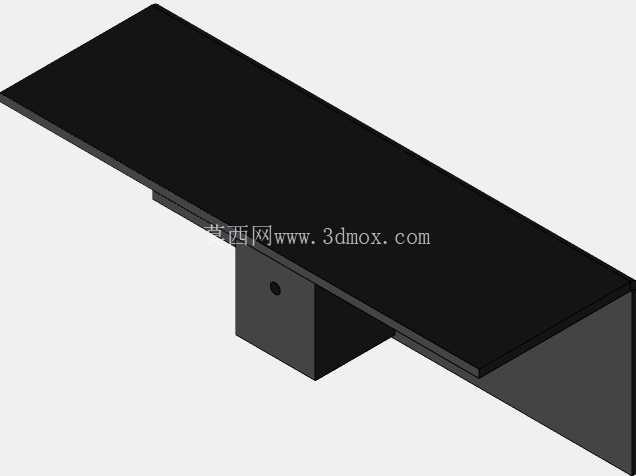

　　在固体力学实验教学与工程结构验证场景中，这类悬臂铝方管测试构件是验证组合载荷下应力应变计算理论的核心载体，常被用于高校材料力学实验室、结构件性能检测工位，用来复现实际工程中悬臂类承力构件受弯扭复合作用的真实受力状态，帮工程师和学生建立理论计算与实际形变之间的对应关系。构件主体采用2英寸见方截面的6061铝合金方管制作，这种材料的弹性模量、屈服强度参数稳定，加工后残余应力小，很适合作为应力应变测试的基准试样，方管一端通过安装座固定在刚性实验台架的立板上，固定端采用螺栓压紧的连接方式，保证加载过程中固定端不会出现附加滑移或转角，避免引入额外的实验误差。

　　方管的悬臂段长度根据应变片粘贴位置的应力梯度设计，在三个预设的测试点位预先打磨出平整的应变片粘贴面，每个点位布置三个不同方向的电阻应变计组成应变花，用来捕捉该位置在弯扭组合载荷下的多方向应变值，应变片的引线顺着方管内壁的走线槽引出，避免加载过程中引线被拉扯损坏，也防止引线干扰构件的自由形变。方管的自由端设计了可调节的载荷施加接口，既可以施加垂直于方管轴线的弯曲载荷，也可以施加绕轴线的扭转载荷，还能根据实验需求同时施加两种载荷形成复合受力状态，当载荷作用在自由端时，方管会产生对应的弯曲挠度与扭转角，粘贴在管壁上的应变计会随着基体材料的形变产生电阻值变化，通过外接的应变采集仪就能将电阻变化转化为微应变数值，再结合材料力学的弯扭组合变形计算公式，就能反算出对应位置的主应力大小与方向，和材料力学理论计算值做对比验证。

　　设计这类测试构件时，首先要规避应力集中对测试结果的干扰，固定端与方管的连接位置做了圆弧过渡处理，避免截面突变产生的局部应力集中影响测试段的应变分布，自由端的载荷连接块和方管之间采用过盈配合加销钉定位的方式，保证载荷传递路径清晰，不会因为连接间隙产生载荷滞后。安装边界上，固定端的安装立板需要具备足够的刚性，其刚度至少要比试件本身高两个数量级，确保实验过程中支撑结构的形变可以忽略不计，试件的有效悬臂长度误差控制在0.5mm以内，三个应变片粘贴位置的轴线定位误差不超过1mm，每个应变片的粘贴角度偏差控制在1度以内，才能保证最终采集到的应变数据具备足够的可信度。

　　这类构件除了教学实验用途外，也可以作为小型悬臂承力结构的性能验证样件，比如工业设备上伸出的安装支架、输送线旁的悬臂挡料结构，都可以通过这类等比例缩小的测试件提前验证结构在弯扭载荷下的应力水平，提前预判结构的薄弱位置，优化截面尺寸与固定方式，避免实际使用中出现塑性变形或者断裂失效。实际测试过程中，还可以通过在方管表面粘贴不同规格的应变片，对比不同应变片的测试精度差异，也可以在方管上布置位移传感器，同步采集自由端的挠度与扭转角数据，和应变计算得到的形变值做交叉验证，整套构件的结构简单，装拆方便，不需要复杂的辅助工装就能快速搭建测试平台，非常适合用于基础力学性能验证实验。
