弧形支架双层面板户外遮阳遮雨棚结构

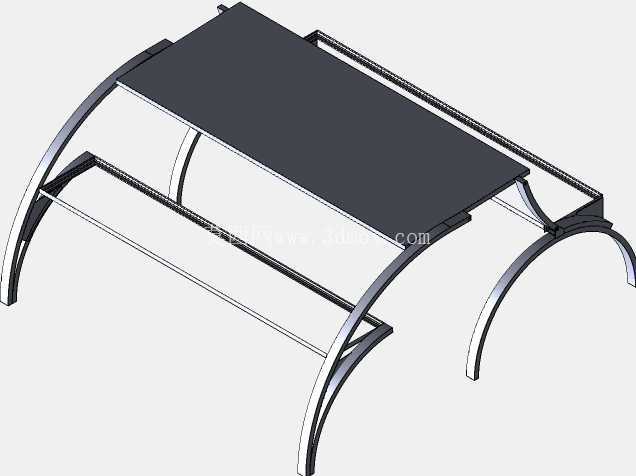

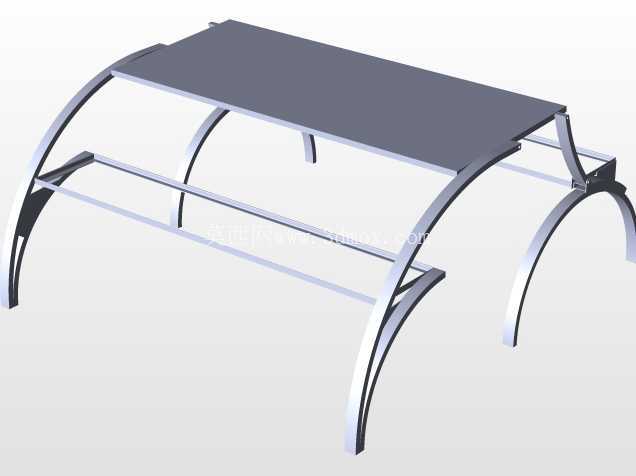

　　这款弧形支撑结构的户外防护棚，在社区出入口、厂区物料临时堆放区、非机动车停放点、户外设备值守点位都有广泛的应用场景，核心作用是为下方区域遮挡直射阳光、阻隔降雨落尘，同时兼顾侧面通风与通行视野，不会形成完全封闭的压抑空间。从结构设计逻辑来看，整体采用双侧弧形弯管作为主承重支撑，摒弃了传统直立立柱加平顶的常规构型，弧形构件从地面安装基座位置平滑向上延伸至棚顶边缘，既通过曲线造型分散了顶部荷载的受力路径，减少了立柱对下方通行空间的占用，也让雨雪落在棚面后能顺着弧形坡度自然向两侧滑落，避免平顶结构容易出现的积水积灰荷载超标问题。

　　棚体设置上下两层平行的矩形承载面板，上层面板为主要的遮护面，采用整幅平整板材铺设，边缘与弧形支架的上沿通过紧固件刚性连接，板材拼接位置预留了微量热胀冷缩间隙，避免户外温差变化导致的板面起拱变形；下层框架与上层面板保持固定间距，一方面可以作为附属设施的安装载体，比如布设照明线路、监控支架、宣传标识牌，另一方面也能形成空气隔热层，减少夏季阳光直射后上层面板的热量向下方区域传导，提升棚下空间的体感舒适度。两侧弧形支架之间设置了横向连接肋，沿棚体长度方向等距排布，既提升了整体框架的抗扭刚度，避免单侧受力时出现支架变形偏移，也为面板安装提供了更多的固定点位，让大跨度的棚面不会出现中部下挠的情况。

　　安装边界方面，弧形支架的底部设置了平直的安装脚板，脚板上预留了地脚螺栓固定孔，安装时需要根据棚体跨度确认基础浇筑尺寸，单组支架的地面固定点位需要做硬化处理，保证足够的抗倾覆能力，尤其是在沿海多风区域，需要额外校核支架根部的连接强度，避免强风天气下棚体失稳。棚体的宽度方向尺寸适配常规的双人并行通道或者小型非机动车停放需求，长度方向可以通过增减标准支架与面板单元进行模块化拓展，不需要重新改动主体支撑结构的构型。在细节处理上，所有金属构件的弯折位置都做了圆弧过渡，没有尖锐的突出棱角，避免人员通行时发生磕碰划伤；面板边缘做了包边处理，既可以封堵板材的切割断面防止锈蚀，也能提升整体的结构完整性。

　　从实际使用的角度出发，这种弧形支架的防护棚相比传统平顶结构，风阻系数更低，气流经过弧形顶面时会形成顺畅的导流路径，减少强风对棚体的向上掀力，同时弧形造型也更适配园区、社区的景观风格，不会显得过于生硬突兀。结构建模过程中，需要重点校核弧形弯管的弯曲半径与管壁厚度的匹配关系，弯曲半径过小容易导致管壁出现褶皱变形，影响整体承重能力，弯曲半径过大则会增加棚体的整体高度，提升不必要的材料用量；上下层面板的连接构件需要采用与支架同材质的金属件，避免不同金属接触产生电化学腐蚀，缩短户外使用寿命。
