模数4齿数72直齿圆柱传动齿轮

　　这款直齿圆柱齿轮是机械传动系统里应用极广的基础传动零件，日常在各类需要平行轴动力传递的设备中都能见到它的身影，从常规的输送线传动单元、小型机床进给机构，到轻工包装设备的动力分配段、农用机械的传动箱内部，这类齿轮都承担着转速匹配、扭矩传递的核心作用。和斜齿轮相比，直齿圆柱齿轮没有轴向分力，安装时不需要额外配置承受轴向载荷的轴承组，对支撑结构的设计要求更低，装配调整的难度也更小，非常适合中低速、载荷平稳的传动场景，尤其是对安装空间轴向尺寸受限、不便于布置止推结构的设备布局来说，这类齿轮的适配性优势十分明显。

　　从设计逻辑来看，这款齿轮采用模数4、齿数72的参数组合，属于中模数大齿数的传动件，分度圆直径达到288mm，齿顶圆直径按照标准齿制计算为296mm，齿根圆直径为278mm，齿宽方向的尺寸适配常规中载传动的齿宽系数，既保证轮齿啮合时有足够的接触面积分散载荷，又不会因为齿宽过大导致载荷沿齿向分布不均的问题。设计时轮齿采用标准渐开线齿形，压力角取通用的20度，齿顶高系数1、顶隙系数0.25，完全符合通用直齿轮的啮合标准，能和同模数的标准直齿轮实现正确啮合，不需要做定制化的齿形修配，通用性极强。

　　在实际安装适配层面，齿轮中心的轴孔采用基孔制配合设计，可根据实际传动轴的尺寸做适配加工，轴孔周边预留了键槽的加工位置，能够通过普通平键实现和传动轴的周向固定，传递额定扭矩时不会出现周向打滑的问题。齿轮端面的平面度、轴孔和分度圆的同轴度都按照通用机械传动的公差等级设计，装配后能有效控制轮齿啮合的侧隙在合理范围，既不会因为侧隙过小出现卡齿、运转发热的问题，也不会因为侧隙过大导致传动反向间隙超标、冲击噪音明显的情况。

　　从实际使用的工况适配来说，这类齿轮适合在润滑条件良好的闭式传动箱内使用，也可在有简单防护的开式传动场景下应用，日常维护只需要定期检查齿面磨损情况、补充润滑脂即可，不需要复杂的养护流程。轮齿的受力方向完全沿齿轮径向，支撑轴只需要承受径向载荷，轴承选型时可以直接选用深沟球轴承这类低成本的通用轴承，不需要搭配角接触轴承或者圆锥滚子轴承来抵消轴向力，能有效降低整套传动机构的物料成本和装配复杂度。在做传动系统选型时，这款齿轮可以和同模数的小齿数齿轮搭配，实现4以上的稳定传动比，适合需要减速增扭的传动环节，搭配时只要保证两轴的中心距符合两齿轮分度圆半径之和的标准值，就能实现平稳啮合，不需要额外做中心距的定制调整，对设备设计阶段的快速选型、现有设备的备件替换都十分友好。

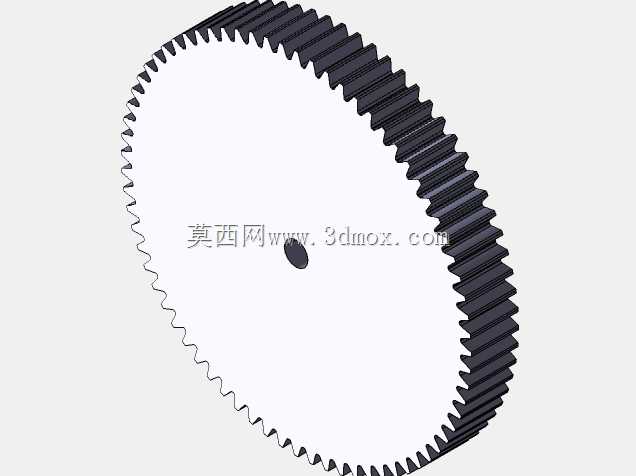

　　建模过程中严格遵循渐开线齿形的生成逻辑，每一个轮齿的齿廓曲线都按照展成法原理生成，齿根部分做了标准的圆角过渡，避免应力集中导致的轮齿断裂问题，齿顶部分保留了标准的倒角，去除加工锐边的同时也能避免啮合时出现齿顶干涉。整个齿轮的三维模型完全还原实际加工后的尺寸特征，不管是用来做传动机构的运动仿真、干涉检查，还是用来导出工程图指导加工，都能直接使用，不需要再做额外的齿形修正。
