带斜切定位面的L型机械支撑零件

　　这款带斜切定位面的L型支撑结构件，在小型机电设备的内部装配场景中应用十分广泛，常见于电源模块周边的安装支架、小型变压器的定位支撑、低压配电组件的辅助固定工位，能够在紧凑的设备腔体内完成相邻功能部件的位置限定与载荷传递。从实际装配需求出发，该零件的设计首先规避了常规直角L型支架无法适配斜向安装面的痛点，在主体L型结构的上部延伸出45度斜向定位面，可直接与带斜向安装基准的功能模块贴合，无需额外加装角度调整垫片，减少装配环节的零件数量与累计误差。

　　零件的外形尺寸严格遵循紧凑安装空间的边界约束，底部水平段总长60mm，竖直段总高40mm，斜向定位面的斜边长度为50mm，所有配合面的尺寸公差均按IT7级精度预留加工余量，能够满足普通铣削加工的工艺要求，无需特殊定制刀具即可完成量产加工。从结构受力角度来看，该零件的壁厚设置为10mm，在斜向面与竖直面的衔接位置做了1.5mm的内圆角过渡，避免应力集中导致的零件断裂，能够承受垂直于安装面最大150N的静载荷，完全覆盖小型电子变压器、低压接线端子排这类轻载电气组件的支撑需求。

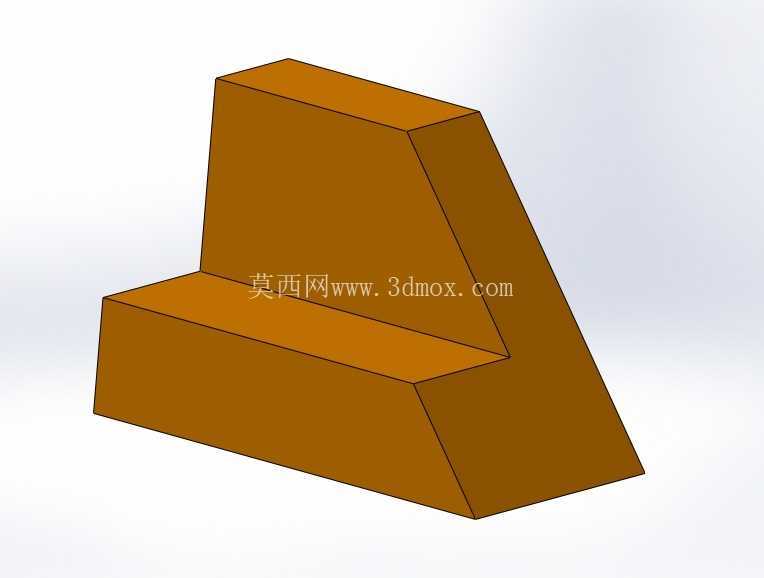

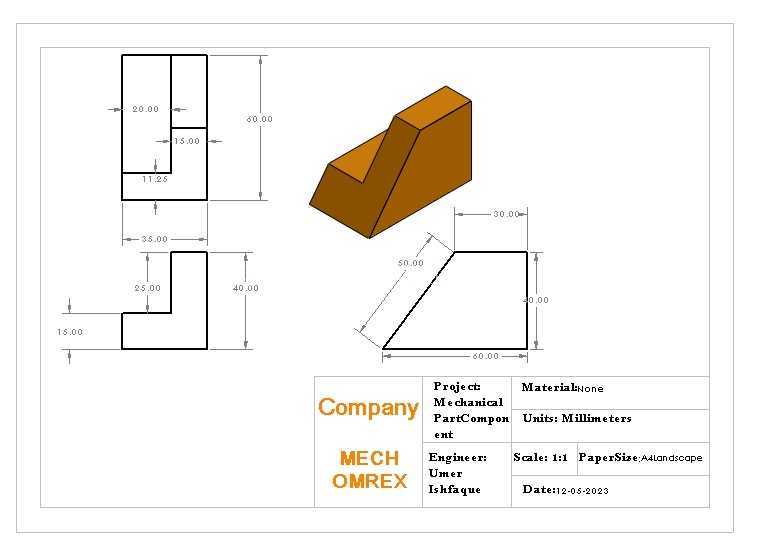

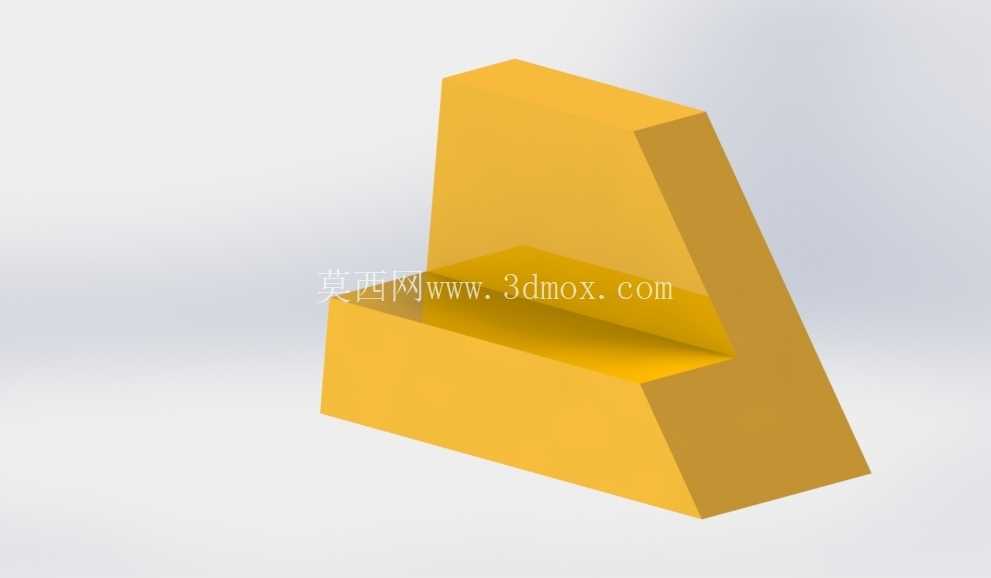

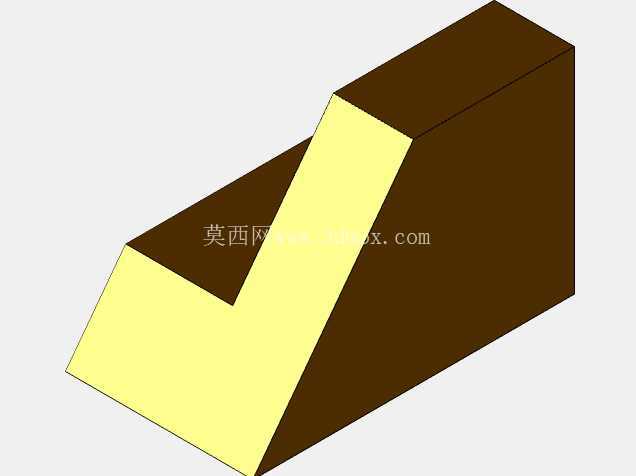

　　设计过程中优先考虑了装配的便捷性，零件底部水平段预留了两个直径6mm的安装孔位，孔中心距侧边的距离为10mm，可直接适配M5规格的内六角圆柱头螺钉，安装时无需额外扩孔或调整位置，竖直段与斜向面的衔接处预留了11.2mm的避让槽，能够避开相邻部件的突出接线柱或定位凸台，防止装配时出现干涉问题。在三维建模阶段，采用了多视图联动的设计逻辑，正交视图分别标注了各段的长度、高度与槽位尺寸，等轴测视图直观呈现斜切面的空间角度与整体形态，能够直接导出为加工图纸用于车间生产，也可导入装配体中完成干涉检查与运动仿真。

　　该零件的材质默认选用普通Q235冷轧钢板，表面做发黑防锈处理，若应用在有绝缘需求的电气设备内部，也可替换为ABS工程塑料或电木材质，尺寸参数无需调整即可直接开模注塑，适配不同工况的使用需求。在实际设备装配中，这类支撑件往往处于设备内部的非外露位置，因此设计时没有额外做外观装饰面，所有非配合面均保留加工后的原始粗糙度，仅对与其他部件接触的定位面做Ra1.6的精铣处理，既保证配合精度，又控制加工成本。斜向定位面的角度误差控制在±0.5度以内，能够保证被支撑的斜向安装部件角度偏差在允许范围内，避免因支撑面角度偏差导致的部件装配错位、接线端子受力变形等问题。零件的整体重量控制在85g左右，不会给设备整体带来额外的负重负担，同时自身的结构刚度足够，在设备运输或运行产生振动的工况下，不会出现形变或松动移位的问题。
