带圆弧槽安装座的支撑限位结构件

项目分类:通用机械零部件 发布时间:2025-01-13 ID:895343
  • 带圆弧槽安装座的支撑限位结构件

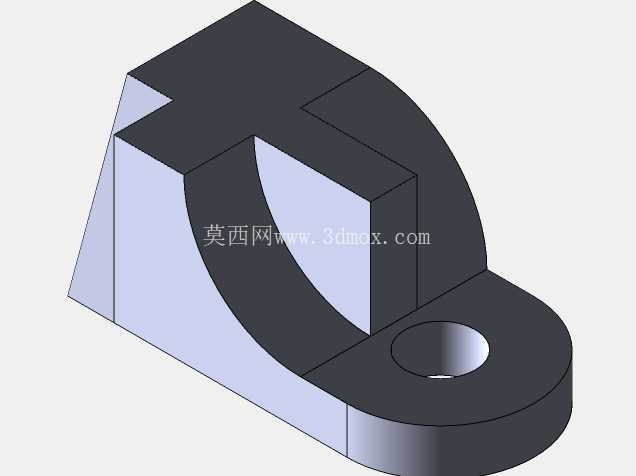

  这类带圆弧槽的支撑限位结构件,多应用在中小型机电设备的内部安装工位,常见于小型传动机构的侧边限位、线束走向固定、轻质传动部件的辅助支撑场景,在桌面级自动化设备、小型实验台架、教学实训装置里的使用频次很高。从结构功能来看,零件主体的立板部分承担主要的侧向支撑作用,后侧的三角加强筋直接衔接立板与底部安装板,在承受侧向载荷时能有效分散应力,避免立板根部出现应力集中断裂的问题,立板上开设的半圆弧通槽,主要作用是避让圆柱形的轴类零件或者管状走线,同时也能在装配时给相邻部件提供一定的调整余量,不需要完全卡死配合位置,降低装配时的对位精度要求。

  底部的圆形安装台是整个零件的安装基准,台面上开设的通孔用于穿装固定螺栓,可直接将零件锁紧在设备的安装基板或者型材架上,圆形的安装台边缘做了倒角处理,既可以去除加工毛刺避免装配时割手,也能在螺栓锁紧时引导垫片贴合,不会出现垫片卡边的问题。设计这类零件的时候,首先要确认的是安装边界尺寸,底部安装台的外径要匹配安装工位的预留空间,避免和周边的其他零部件产生干涉,圆弧槽的半径尺寸要对应需要避让的轴件或者管件的外径,预留0.2-0.5mm的间隙即可,间隙过大会失去限位导向的作用,间隙过小则容易在装配时出现卡滞,甚至因为加工误差导致零件无法装配。

  立板的高度需要根据被支撑部件的安装高度来确定,要保证支撑面和被支撑部件的接触面完全贴合,不能出现点接触或者线接触的情况,否则长期受载后会出现接触面压溃变形的问题。后侧的加强筋厚度不需要做的太厚,一般取立板厚度的0.7-1倍即可,过厚的加强筋不仅会增加零件的整体重量,还会在注塑或者铣削加工时产生不必要的材料浪费,对于这类承受静载荷的支撑件来说,足够的筋厚就能满足强度要求,不需要额外做冗余的结构设计。零件的所有棱边都做了小尺寸的倒角处理,除了去除加工毛刺之外,也能在装配的时候起到导向作用,尤其是在空间狭小的设备内部安装时,不需要反复调整对位角度,顺着倒角就能把零件推到安装位置。

  这类零件如果是用于教学实训场景,一般会采用硬质尼龙或者树脂材料3D打印制作,成本低加工速度快,完全能满足教学演示的强度要求;如果是用于实际工业设备上,多采用6061铝合金铣削加工,或者采用Q235钢板焊接后打磨做防锈处理,能承受更大的冲击载荷,长期使用也不会出现变形问题。在实际选型使用的时候,需要先确认安装工位的螺栓孔位间距是否和零件底部的安装孔匹配,同时要核对圆弧槽的中心高度是否和需要避让的部件中心高度一致,避免出现安装后错位的问题,如果是用于有振动的工况下,还可以在安装面增加薄橡胶垫片,缓冲振动带来的冲击,延长零件的使用寿命。整个零件的结构没有复杂的曲面特征,加工难度很低,不管是铣削加工还是3D打印都能快速成型,非常适合用于非核心承载的辅助支撑工位,在很多小型设备的结构设计里,这类简单的支撑件往往能解决很多装配干涉、部件晃动的问题,不需要设计复杂的可调结构,通过固定尺寸的支撑件就能满足使用要求,还能降低整体的装配调试难度。
