快装式重载电源变压器承载基座结构

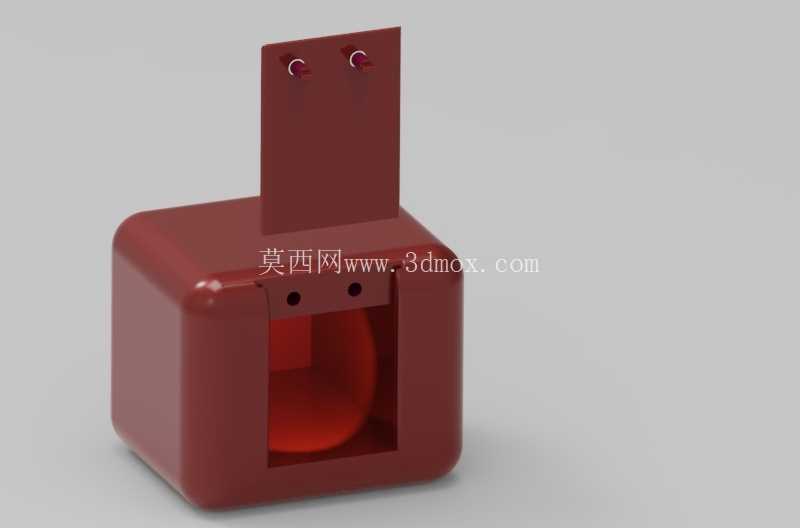

　　在工业配电、小型成套电控设备的现场装配场景里，变压器的安装效率与抗冲击性能一直是现场施工与设备运维环节的核心痛点，传统变压器安装多采用螺栓多点固定、配套支架现场焊接的方式，不仅装配周期长，遇到设备检修、部件更换时拆卸流程繁琐，遇到现场施工中的意外磕碰、设备运行中的长期振动，还容易出现固定点松动、绕组移位的问题，直接影响供电稳定性。这款承载结构的设计，正是瞄准这类现场实际痛点展开，核心围绕安培级载流部件的快速装卸需求做结构适配，整体采用一体化基座加立式接线端板的组合构型，主体基座做了圆角钝化处理，避免装配过程中尖锐棱角划伤线缆绝缘层或是磕碰操作人员，基座内部预留的空腔刚好可以容纳变压器核心绕组单元，空腔边缘做了承托凸台，绕组放入后不需要额外打胶固定，依靠凸台的限位与基座侧壁的包覆就能实现径向固定，能承受安装、运输过程中的意外重击冲击，不会出现绕组偏移的问题。

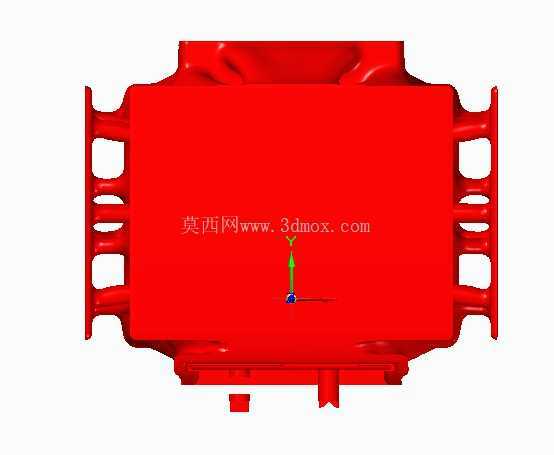

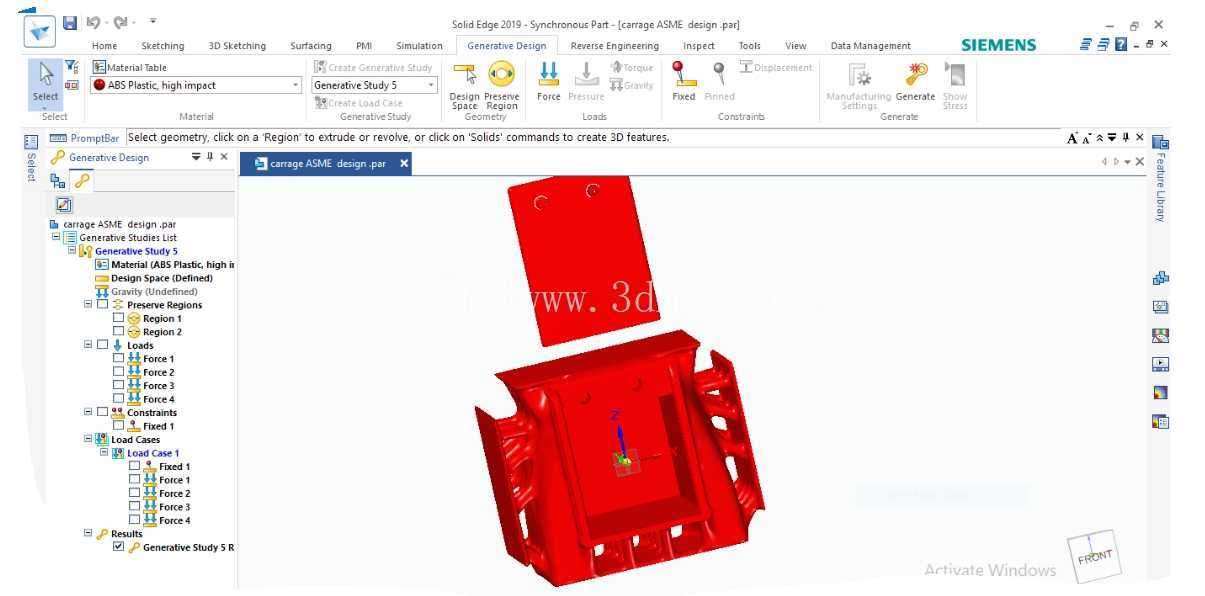

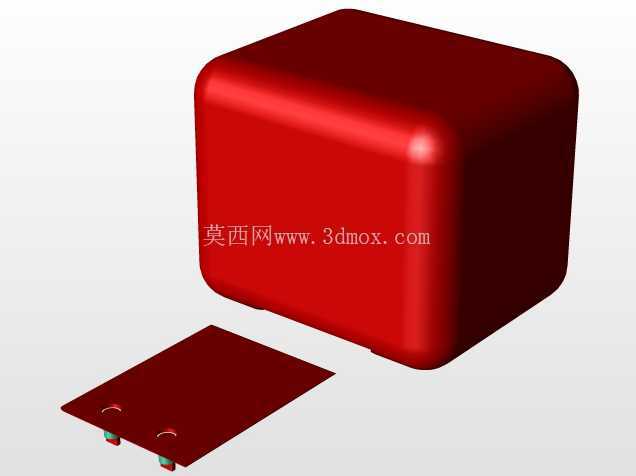

　　设计阶段采用生成式优化逻辑对受力路径做了迭代，在保证整体结构强度满足重载承载要求的前提下，去掉了非受力区域的冗余材料，既控制了整体重量，也避免了材料浪费。立式接线端板与基座为一体化成型结构，端板上预留的两个接线端子安装位刚好匹配对应规格的接线端子，端子孔位的同轴度公差控制在0.1mm以内，能保证接线时端子与绕组引出端的精准对接，不会出现接错线、接触不良的问题。

　　从安装边界来看，整体基座的外轮廓尺寸适配常规小型电控柜的内部安装空间，底部不需要额外打孔，依靠基座底部的防滑接触面就能直接放置在柜内安装梁上，配合两个快装卡扣就能完成整体固定，单人操作即可在数分钟内完成变压器的装卸，不需要携带焊接设备或是大量紧固件，非常适合现场应急抢修、老旧设备改造这类对装配效率要求高的场景。结构上特意在基座正面预留了观察窗口，日常巡检时不需要拆开整个基座就能直接观察内部绕组的外观状态，能快速发现绕组过热变色、积灰严重这类隐患，降低运维排查的工作量。

　　端板与基座的衔接位置做了圆弧过渡强化，避免长期振动下衔接位置出现应力集中断裂的问题，整体结构的受力路径经过多轮仿真验证，在承受额定载荷三倍的冲击载荷时，整体形变量小于0.2mm，完全能满足工业现场的复杂工况要求。不同于传统变压器外壳采用的拼接式结构，这款一体化结构没有多余的拼接缝隙，能减少现场灰尘、潮气进入内部的概率，适配多尘、轻度潮湿的车间安装环境，不需要额外加装防护外罩就能满足IP20的防护等级要求，进一步降低了配套采购成本。在实际选型适配时，这款结构可以直接匹配对应功率等级的电源变压器绕组，不需要额外做结构修改，接线端板的高度刚好避开柜内其他元器件的安装干涉区，安装后不会影响周边断路器、接线端子排的操作空间，整体安装预留间隙只需要在基座周边留出10mm的散热空间即可，不需要预留过大的操作维护空间，能有效节省电控柜的内部安装空间，提升柜内空间利用率。
