电源变压器配套安装固定基座结构设计

项目分类:变压器 发布时间:2025-01-13 ID:895357
  • 电源变压器配套安装固定基座结构设计

  该结构件为电源变压器配套的安装固定基座,在电源类设备的装配体系中,承担着核心电磁组件的承载、定位与防护作用,常见于工业控制电源、小型输变电配套模组、教学实验用电源装置等场景中,是连接变压器本体与设备安装机架的关键衔接构件。从实际使用场景来看,这类基座需要同时满足几个核心工程要求:一是要为变压器核心绕组、铁芯组件提供稳定的支撑平面,避免设备运行过程中因振动、外力冲击导致绕组移位、接线端子松脱;二是要预留足够的电气安全间隙,避免带电部件与基座、周边金属构件发生击穿放电;三是要兼顾装配效率,在结构设计上匹配常规的紧固件安装逻辑,减少现场装配的调整工作量。

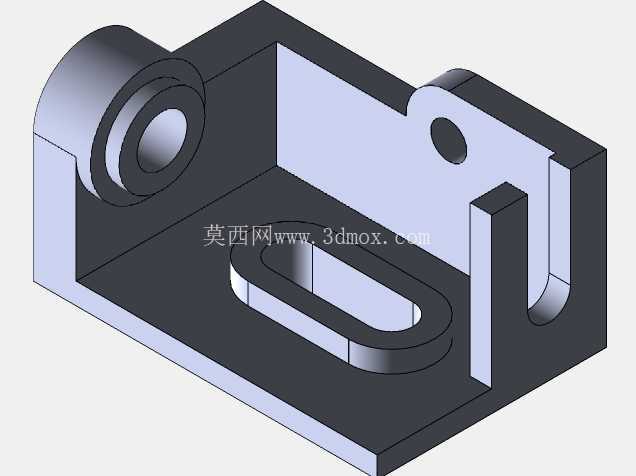

  从结构设计思路来看,该基座采用一体化的槽型承载结构,主体为带围边的盒式腔体,腔体底部设置的长圆形凸台结构,是专门为变压器铁芯底部的定位凸缘设计的配合位,长圆形的结构设计可以吸收一定的零件加工公差,避免因注塑或机加工的尺寸偏差导致装配卡滞,同时凸台高出腔体底面一定高度,可以在铁芯与基座底面之间留出预留间隙,既可以为底部接线留出走线空间,也能避免铁芯底部与基座直接贴合带来的磨损、绝缘层刮伤风险。腔体左侧设置的同轴双层筒状结构,是变压器输入输出接线端的防护与固定结构,内层通孔用于穿设接线端子或引线,外层筒壁可以对引线形成径向防护,避免引线受外力拉扯时直接作用在绕组接线点上,同时该筒状结构的外径尺寸匹配常规的绝缘护套安装尺寸,装配时可以直接套设标准绝缘防护套,不需要额外做适配加工。

  腔体右侧的带孔凸耳结构为整个基座的安装固定位,凸耳上的圆形通孔为安装过孔,孔径匹配常规的M4/M5规格安装螺栓,凸耳的位置设置在腔体侧壁的上部,安装时螺栓从凸耳孔穿入后直接固定在设备机架的安装立面上,这种侧装的固定方式可以让基座腔体与安装面之间留出一定的散热间隙,帮助变压器运行过程中产生的热量通过间隙自然散出,避免热量在基座腔体内部积聚加速绝缘层老化。腔体内部右侧设置的立式挡块结构,是铁芯组件的侧向定位结构,挡块的高度与铁芯组件的侧边高度匹配,装配时铁芯侧边贴靠在挡块侧面,可以限制铁芯在腔体内的左右窜动,配合底部的长圆形定位凸台,形成两个方向的定位约束,只需要在铁芯顶部加装一个简单的压片就可以完成铁芯的完全固定,大幅减少了紧固件的使用数量,降低装配复杂度。

  从安装边界尺寸来看,该基座的整体外轮廓尺寸适配额定功率在100W-300W区间的小型电源变压器,腔体内部的有效容纳宽度、深度与常规EI型、CD型铁芯的标准安装尺寸匹配,左侧接线筒的中心高度与腔体底面的距离,符合低压电气设备的接线安全距离要求,右侧安装凸耳的孔位中心距,匹配常规电源安装机架的标准孔位间距,不需要对机架做额外的打孔加工就可以直接安装。基座的围边高度经过针对性设计,既可以完全包裹住铁芯的下部侧边,形成物理防护避免异物触碰铁芯带电部分,又不会遮挡铁芯上部的接线区域,方便接线操作与后期维护检修。

  在实际工程应用中,这类基座通常采用阻燃ABS或者电木材质加工,具备足够的绝缘性能与结构强度,能够承受变压器长期运行过程中的温度变化,不会出现受热变形、绝缘性能下降的问题。结构上所有的棱角位置都做了小圆弧过渡处理,避免装配过程中尖锐棱角划伤操作人员、割破引线绝缘层;所有的配合面都预留了合理的公差带,既保证装配时的定位精度,又不会因为公差过严导致加工成本上升。底部长圆形凸台的两侧设置有微小的脱模斜度,如果采用注塑工艺加工,可以大幅降低脱模难度,提升量产时的成品率;如果是教学场景下的机加工制作,这种结构也不需要复杂的工装夹具,使用常规的铣床、3D打印设备就可以完成加工,非常适合作为机械建模、零件加工的练习案例,帮助初学者掌握腔体类零件的建模逻辑、安装定位结构的设计思路,理解工业零件设计中公差预留、装配便利性、功能需求三者之间的平衡逻辑。
