阶梯式块状电源变压器绝缘支撑结构

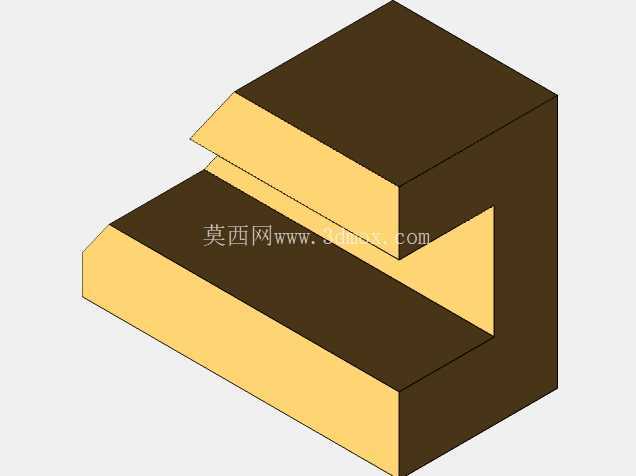

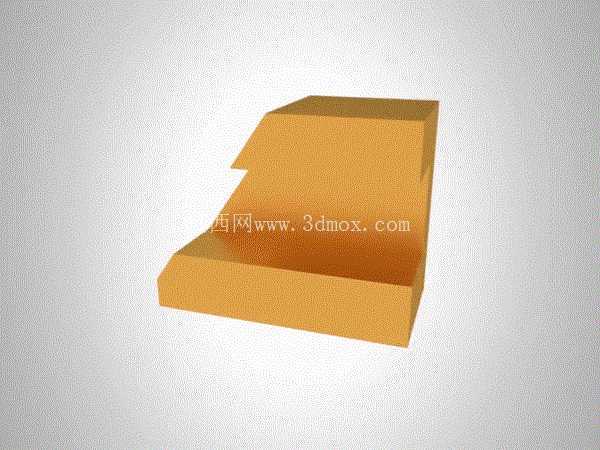

　　该构件为电源变压器内部配套的绝缘支撑结构件，主要应用于小功率工频电源变压器的绕组与铁芯之间的间隔定位场景，在桌面式电源适配器、小型工控设备供电模块、低压照明供电变压器中均有适配空间，核心作用是分隔不同电压等级的绕组层，避免绕组漆包线直接接触铁芯造成绝缘击穿，同时为绕组绕制提供端部承托，防止绕制过程中漆包线出现滑线、塌边问题。从结构设计来看，整体采用阶梯式块状构型，底部为平整的矩形基座，基座上表面设置两级递进的抬升台阶，最高处的后侧立边形成挡边结构，这种构型完全匹配对应规格变压器的C型铁芯端部轮廓，安装时可直接卡入铁芯与绕组端部的预留间隙，不需要额外设置固定卡扣，依靠绕组绕制后的张紧力即可完成构件的位置固定，不会在设备运行振动过程中出现移位。

　　设计过程中优先考量了绝缘间隙的合规性，台阶的高度差严格对应初次级绕组的绝缘距离要求，基座的厚度满足低压电器的绝缘爬电距离规范，所有棱边均做了R0.5的圆角处理，避免尖锐棱角划伤漆包线的绝缘漆层，构件的整体外轮廓尺寸完全适配对应型号变压器的铁芯窗口边界，安装后不会超出铁芯的外轮廓平面，不会干涉变压器后续的外壳装配、浸漆烘干工序。从实际使用场景出发，这类支撑构件不需要承受较大的结构载荷，主要承担绝缘隔离、绕组端部限位的功能，因此构型设计上尽可能减少冗余材料，在台阶的非承托区域做了贴合绕组弧度的让位处理，既可以减少构件本身的材料占用，也能避免构件与绕组端面出现大面积硬接触，给绕组浸漆过程中的绝缘漆流动预留足够的流通间隙，保证浸漆后绕组与支撑构件之间的绝缘漆填充饱满，减少内部气隙造成的局放风险。

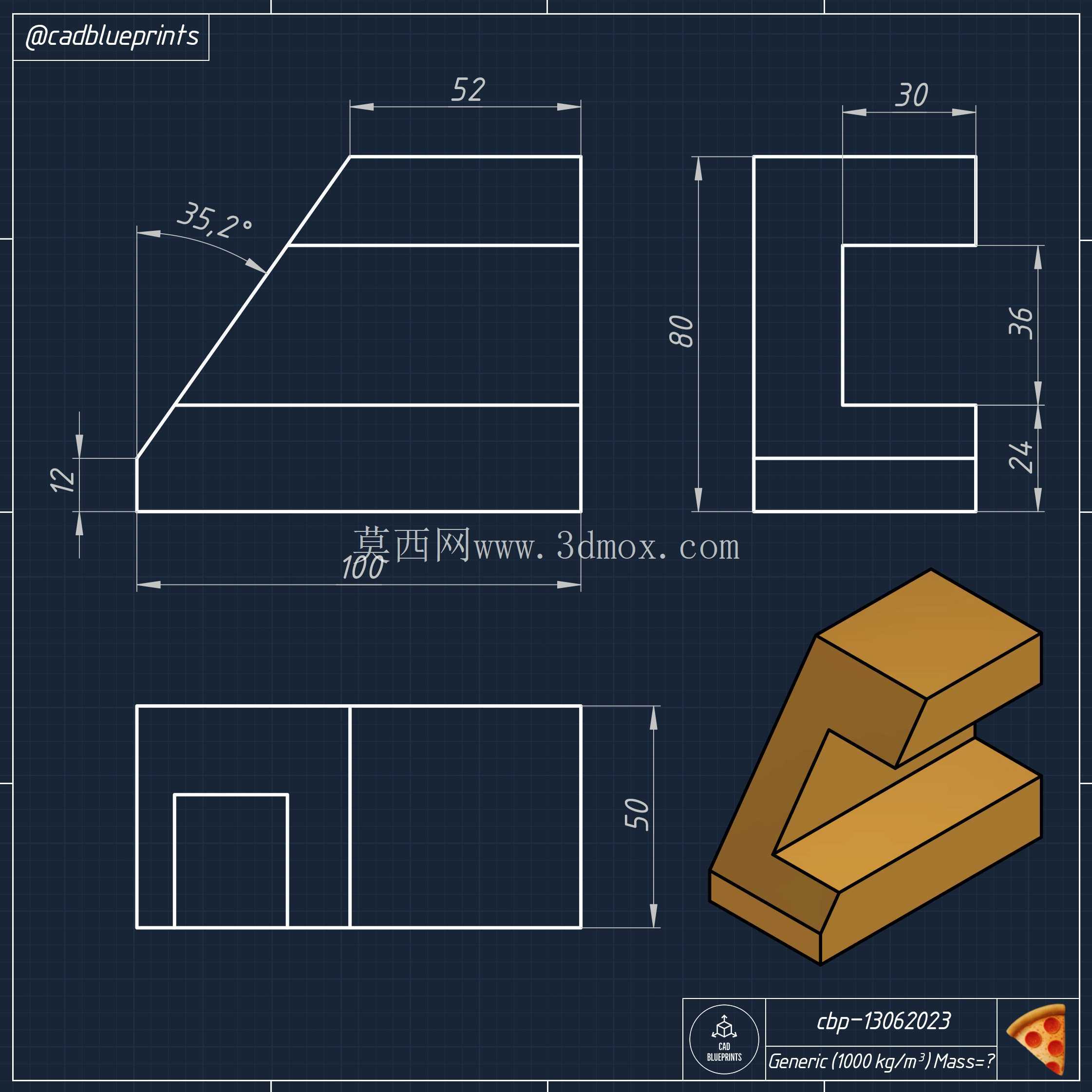

　　在建模实现层面，该构件的特征逻辑清晰，以底部矩形基座为基础特征，通过两次拉伸凸台形成两级阶梯结构，后侧立边与最高层台阶为一体化拉伸成型，不存在拼接结构，所有过渡位置均采用等半径圆角处理，避免应力集中问题，同时建模过程中严格控制了各台阶的平行度与平面度公差，保证安装后与铁芯端面、绕组端面的贴合度，不会出现局部间隙过大导致的绕组固定松动问题。这类结构虽然属于变压器内部的小型配套零件，但直接影响变压器的绝缘可靠性与绕组绕制的良品率，设计时需要完全匹配对应铁芯的尺寸参数，台阶的高度、挡边的厚度都需要结合绕组的线径、绕制层数做对应调整，既不能因为尺寸过大挤占绕组的绕制空间，也不能因为尺寸过小导致绝缘距离不足、绕组端部承托失效。
