多层环形法兰式密封连接环结构设计

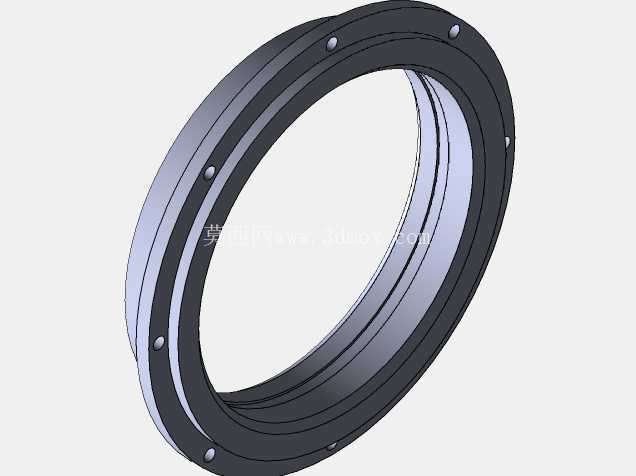

　　该环形连接密封件主要应用于回转类设备的动静结合面密封场景，常见于减速机输出端、轴承端盖位置、液压旋转接头壳体衔接处、管道法兰间的密封补偿环节，也可作为中小型旋转工作台的轴向定位挡圈使用，在需要实现环形间隙封堵、轴向限位、周向固定的装配场景中适配性较强。从结构设计来看，整体采用多层阶梯式环形结构，外圈沿周向均匀分布沉头安装孔，孔位数量根据公称通径匹配对应螺栓规格，安装时螺栓穿过沉孔可完全埋入件体表面，不会突出外圈平面影响相邻部件的装配贴合，避免了突出螺栓头与周边回转部件发生运动干涉的问题。

　　件体内圈设置多道阶梯凸台，不同阶梯段分别对应不同的配合公差：与静止壳体配合的段采用H7/h6间隙配合，便于装配时的导向导入，同时控制径向晃动量在0.02mm以内；与旋转轴配合的段预留密封件安装槽位，可适配O型圈、骨架油封等标准密封件，槽位的深度、宽度尺寸严格对应密封件的压缩比要求，保证密封件装配后压缩率处于15%-25%的合理区间，既避免压缩量过大导致密封件过早老化失效，也防止压缩量不足出现介质渗漏问题。设计过程中优先考虑了装配工艺性，件体的所有棱边均做了0.5mm的倒角处理，既去除了机加工产生的毛刺锐边，避免装配时划伤操作人员或割损密封件，也能在装配对接时起到导向作用，降低孔位对正的难度。

　　外圈的安装孔采用等角度均布设计，相邻孔位的角度公差控制在±0.1°以内，保证螺栓锁紧时件体受力均匀，不会出现局部应力集中导致的件体变形，长期运行后也不会因受力不均出现密封面翘曲渗漏的问题。从安装边界来看，该环形件的轴向总厚度根据适配的通径尺寸做了梯度匹配，安装时不需要对周边原有部件做额外的切削加工，可直接替换同规格的标准端盖或密封挡圈，适配的轴径范围覆盖常规中小型传动设备的常用轴径区间，外圈安装孔的分布圆直径与通用法兰的安装孔位参数保持一致，具备较强的互换性。实际使用过程中，该件体可同时承担多重功能：一是作为密封压盖，将内置的密封件牢牢压装在密封槽内，承受密封件受压产生的轴向反力，保证密封唇口与旋转轴表面的贴合压力稳定；二是作为轴向定位部件，对轴承内圈或外圈起到轴向限位作用，承受轴系运行过程中产生的轴向窜动力，限制轴系的轴向窜动间隙在允许范围内；三是作为防尘挡圈，阻挡外部环境中的粉尘、切削液、水汽等杂质进入设备内部的轴承或传动腔室，避免杂质进入润滑系统导致的部件磨损加剧问题。

　　结构设计时还考虑了不同工况的适配性，件体的多层阶梯结构可根据实际使用需求选择不同的配合面，若用于有压力介质的密封场景，可在阶梯面加装金属缠绕垫片增强静密封效果；若用于高速回转场景，可在内圈阶梯槽加装防尘迷宫结构，进一步提升杂质阻隔能力。件体的壁厚设计经过刚度校核，在常规螺栓锁紧力下，件体的轴向变形量不超过0.01mm，保证密封面的平面度始终满足密封要求，不会因锁紧变形导致密封面出现缝隙。周向均布的安装孔设计也使得件体可根据现场管路或设备的安装角度需求，任意旋转调整安装方位，不需要重新加工孔位，降低了现场安装改造的工作量。
