环形腕表表圈结构三维设计

　　日常做消费电子穿戴类结构设计时，表圈作为腕表最外层的环形包覆部件，是衔接表镜与表壳的核心结构件，同时承担外观装饰、密封防护、操作交互的多重作用，本次设计的环形表圈结构，适配常规圆形腕表的装配需求，可直接用于日常佩戴款石英腕表、机械腕表的外观结构搭建。从实际应用场景来看，这类环形表圈既可以作为正装腕表的固定装饰圈，也可调整表面防滑结构后作为运动潜水表的旋转计时圈，覆盖民用穿戴计时产品的多数装配场景，在日常佩戴过程中，表圈是腕表最先与外界物体发生剐蹭、碰撞的部位，因此结构设计时需要优先考虑外层的抗冲击性能与耐磨属性。

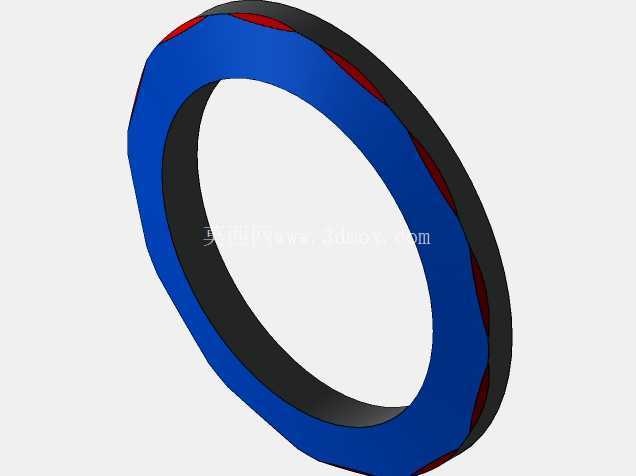

　　设计思路上没有采用常规的等截面环形结构，而是将圈体做了分层结构设计，外层采用蓝色耐磨包覆层，中间设置黑色缓冲减震层，内层预留与表壳配合的定位台阶，层与层之间通过周向均匀分布的嵌入式卡合结构实现固定，避免长期使用后出现层间脱胶、移位的问题。圈体的截面做了非对称弧度处理，外侧边缘做了小角度倒角过渡，既能够降低剐蹭时的应力集中，也能在佩戴时减少圈体边缘对腕部皮肤的压迫感，提升长时间佩戴的舒适度。

　　从安装边界来看，该表圈的内圈直径适配常规38-42mm表径的圆形表壳，圈体自身宽度控制在4-6mm区间，厚度不超过2.5mm，不会过度挤占表镜与表壳内部的机芯安装空间，装配时可通过内侧的定位卡槽与表壳上的凸台实现周向定位，配合防水胶圈即可满足日常30米生活防水的密封要求。如果作为旋转计时圈使用，可在圈体与表壳的配合面加装阻尼弹片结构，实现旋转时的段落感反馈，同时在圈体外侧预留刻度标识的嵌装槽，可直接嵌入陶瓷或金属刻度片，不需要额外做表面蚀刻处理。

　　结构建模过程中，对圈体的周向圆度公差做了严格控制，整圈圆度误差不超过0.02mm，避免装配后出现圈体与表壳不同心、旋转卡滞的问题，层间结合面的粗糙度控制在Ra1.6以下，保证粘接或卡合后的连接强度，外层蓝色包覆层可根据实际生产需求替换为陶瓷、阳极氧化铝合金、碳纤维复合材料等不同材质，适配不同价位段腕表的生产需求。在实际选型适配时，需要注意表圈与表镜的配合间隙，预留0.1-0.15mm的胶圈安装槽，避免装配后出现表镜受压碎裂的问题，同时圈体底部与表壳的贴合面需要做平面度管控，平面度误差不超过0.01mm，保证密封胶圈受压均匀，不会出现局部渗水的隐患。这类环形表圈结构除了用于腕表产品外，也可经过尺寸调整后用于智能穿戴手环、便携式手持检测设备的环形装饰防护圈，只需要调整内径尺寸与层间材质搭配，即可适配不同产品的防护与外观需求，建模时所有的配合面都做了参数化设置，调整整体尺寸时不需要重新绘制草图，只需要修改对应参数即可快速生成不同规格的圈体模型，能够大幅缩短同类型产品的结构设计周期。
