带菱形法兰安装座的轴套连接结构

　　这类带菱形法兰的轴套连接结构，在小型机电设备、低压电源配套组件的装配链路里属于高频使用的定位连接件，日常在变压器接线端定位、小型传动机构的轴端支撑场景里随处可见，核心作用是完成轴向零件的径向定位与安装面的固定，避免配套的轴类、衬套类零件在设备运行过程中出现径向窜动或者安装偏移。从结构设计逻辑来看，菱形法兰的选型并非随意设定，相比圆形法兰，菱形结构在同等安装孔距的前提下，能有效压缩安装面的占用空间，两个安装孔沿法兰长轴对称分布，安装时可以通过两个紧固件完成锁紧，既减少了紧固件的使用数量，也能在狭长的安装空间内完成固定，不会因为法兰轮廓过大和周边相邻的元器件产生装配干涉。

　　中间的轴套部分采用阶梯通孔设计，上端的大直径筒段用于容纳配套的衬套或者待定位的轴端，下端的小直径轴段可以直接插入安装基板的预制孔内，完成预装定位，装配时不需要额外做同轴度找正，只要将下端轴段插入基板孔，再锁紧法兰上的两个紧固件即可完成固定，能大幅降低现场装配的调校时间。从安装边界来看，法兰的两个安装孔中心距与配套基板的孔位完全匹配，轴套的总高度决定了上端连接零件与安装基板之间的间隔距离，设计时需要提前核算配套轴件的插入深度，避免轴件插入过深顶到基板表面，或者插入过浅导致定位不足出现松脱。

　　法兰的厚度经过载荷校核，在常规的静态支撑场景下，不会因为上端零件的垂直载荷出现法兰变形，轴套内壁的粗糙度需要满足配套衬套的配合要求，如果是用于转动副的支撑场景，内壁还需要预留润滑脂的存储槽，减少轴件转动时的摩擦阻力。在实际工程应用里，这类零件常被用在小型电源变压器的接线柱定位、低压电控柜内的走线支撑、小型传动机构的轴端限位等场景，相比一体式的铸造支座，这种分体式的轴套法兰结构加工难度更低，只需要通过常规的车削、铣削、钻孔工序就能完成加工，不需要开模，小批量试制时的成本优势非常明显。

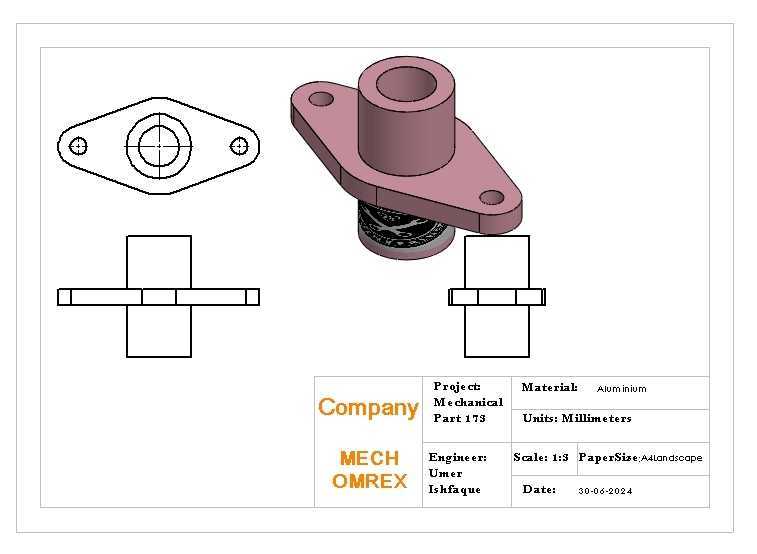

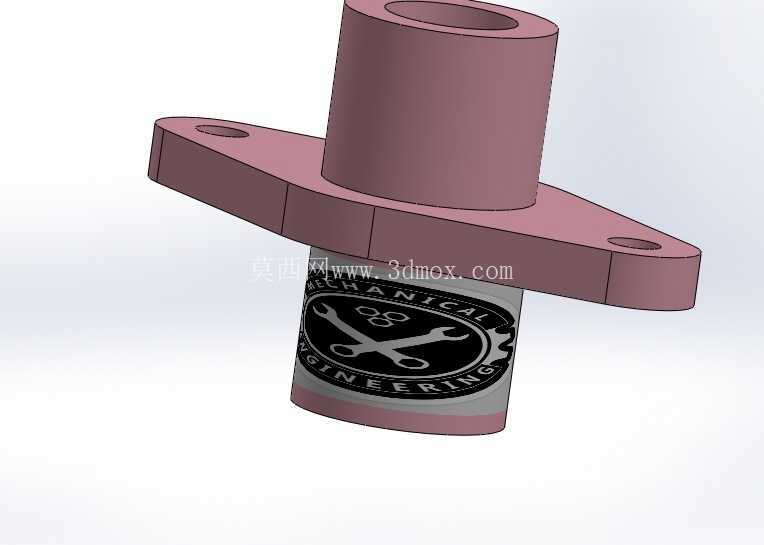

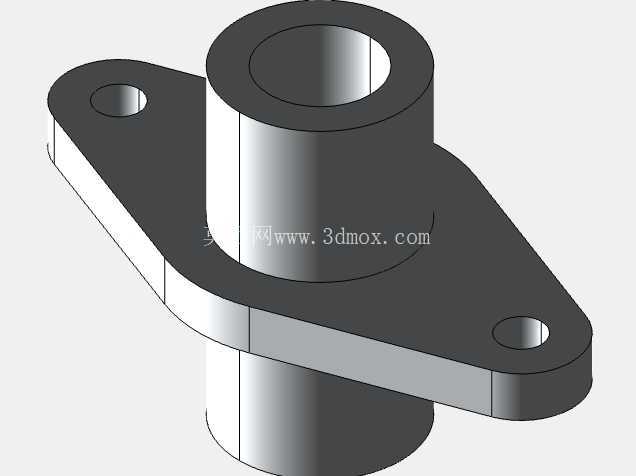

　　设计建模过程中，正交视图的绘制需要明确表达法兰的轮廓形状、安装孔的位置尺寸、轴套各段的直径与长度尺寸，等距视图则用于直观展示整体的结构形态，方便加工人员快速理解零件的三维形态，避免二维图纸读图时出现的结构误解。需要注意的是，法兰安装面的平面度需要控制在合理公差范围内，如果安装面平面度超差，锁紧紧固件后会导致轴套的轴线出现倾斜，最终导致配套的轴件出现卡滞、磨损加剧的问题。两个安装孔的位置度公差也需要严格控制，否则会出现安装时孔位不对中，无法顺利穿入紧固件的问题。轴套部分的内外径同轴度是核心形位公差要求，直接决定了后续装配的轴件能否顺利转动或者滑动，建模时需要优先保证这一公差要求对应的尺寸基准统一，避免基准转换带来的尺寸误差。在材料选择上，这类零件如果用于普通的静态定位场景，选用常规的铝合金材料即可，重量轻且加工性能好，如果用于有一定耐磨要求的转动支撑场景，则可以选用黄铜或者不锈钢材料，提升内壁的耐磨性能，延长零件的使用寿命。
