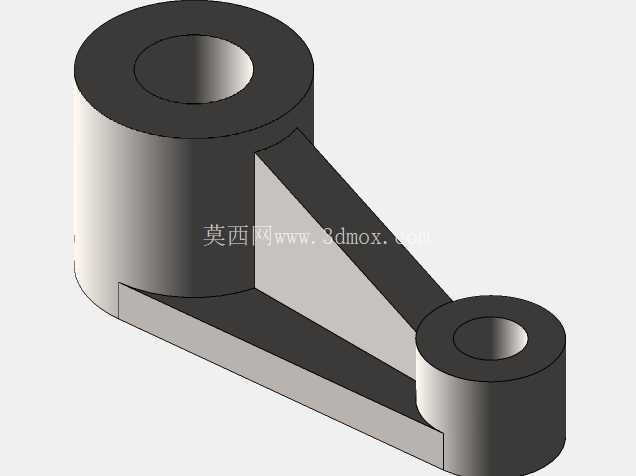

双筒带加强筋连接支撑结构件

　　该结构件属于典型的铰接式双点位支撑连接件，常见于中小型机电设备、工装夹具、轻工自动化输送线的连杆传动系统中，主要承担两个旋转副之间的载荷传递、位置固定功能，可在设备运行过程中抵消连杆摆动带来的径向剪切力与轴向扭转力矩，避免连接点位因应力集中出现断裂变形。从实际应用场景来看，这类零件常被用在小型变压器的调压机构连杆、包装机械的摆臂传动节点、3D打印设备的Z轴支撑联动结构中，适配需要两个平行旋转轴实现定角度摆动的传动链路，两个同轴度要求较高的筒状结构分别对应固定端与活动端的铰接点位，中间的连接臂承担力传导作用。

　　设计层面上，两个筒状结构的内孔为核心安装基准，内孔表面粗糙度需达到Ra1.6以上，保证与配套销轴的配合间隙控制在0.02-0.05mm区间，既避免间隙过大出现传动晃动，也防止过盈配合导致装配卡滞。两个筒的外圆与内孔保持同轴度公差0.03mm以内，端面与内孔轴线的垂直度公差控制在0.02mm，确保安装后销轴不会出现偏斜，减少运转过程中的磨损。中间的连接臂采用变截面过渡设计，靠近大直径筒的位置臂厚更大，向小直径筒方向逐步收窄，同时在连接臂与两个筒体的衔接位置设置三角形加强筋，筋板厚度为连接臂主体厚度的0.8倍，既可以提升整体结构的抗弯折性能，又不会过度增加零件重量，避免传动过程中因零件自重过大带来的惯性冲击。

　　从安装边界来看，大直径筒的轴向长度略大于小直径筒，适配不同厚度的安装支架，安装时两个筒体的端面需与配套支架的贴合面完全贴合，通过销轴穿入内孔实现铰接固定，销轴两端可采用卡簧或者锁紧螺母限位，防止运转过程中销轴窜出。零件整体的安装空间需预留出连接臂摆动的活动范围，避免摆动过程中与周边其他零部件发生干涉，两个筒体的中心距为核心安装尺寸，加工时需严格控制中心距公差在±0.02mm以内，保证装配后连杆的摆动角度符合设计预期，不会出现卡滞或者传动行程不足的问题。

　　结构选材上，若用于常规轻载传动场景，可采用ABS或者尼龙材质注塑成型，降低生产成本同时具备一定的自润滑性能，减少销轴与内孔的磨损；若用于载荷较大的工业设备场景，则采用铝合金6061材质机加工成型，表面做阳极氧化处理提升耐磨与抗腐蚀性能，极端重载场景下可选用45号钢加工后做调质处理，提升整体结构强度。建模过程中，筒体与连接臂、加强筋的衔接位置均做了R2-R3的圆角过渡，避免直角位置出现应力集中，提升零件的抗疲劳性能，同时也能减少注塑或者机加工过程中的应力变形，保证零件尺寸稳定性。在实际装配调试时，可先将零件预装到支架上，手动摆动连接臂检查是否存在卡滞问题，确认摆动顺畅后再锁紧销轴固定件，设备运行过程中可定期向内孔位置加注润滑脂，减少铰接点位的磨损，延长零件使用寿命。
